ei型变压器规格表


EI变压器是电子变压器里一种,是按照铁心形状来定义的,因为EI变压器的铁心是由“E”型片和“I“型片叠加起来的,因此叫做EI变压器。EI变压器一般是工频(低频)变压器(50HZ或60HZ)、电源变压器、某些音频变压器也是EI的,如音响上用的。

EI型(包括山字形)就是较常见的变压器铁芯。R型(也成U型)他是由两个“U”型铁芯对成的,环形变压器又叫“0”型变压器,他的铁芯是用带状矽钢片卷绕而成的。

EI铁芯变压器:绕制工艺简单、效率较低,成本低(主要是设备便宜)。

EI变压器分类

按照安装方式分类

分为插针式、引线骑马夹式,插针式是直焊线路板上的,引线式是外部带引线,大部分是外面有铁壳,并且铁壳有安装孔,可以上螺丝。

按照铁心尺寸分类

EI变压器按照尺寸分类,一般大的类别是按照硅钢片长度来分类。比如常用的EI-19、EI-28、EI-35、EI-41、EI-48、EI-57、EI-66、EI-76.2、EI-86、EI-96、EI-114等等。其中的28、35、41这些是指硅钢片的长度。

细致的分类还要考虑硅钢片的总叠厚,有的变压器上面标EI-48*20,这个20是指硅钢片的总叠厚是20mm,因此这个变压器是EI-48的,细分下是EI-48*20的。

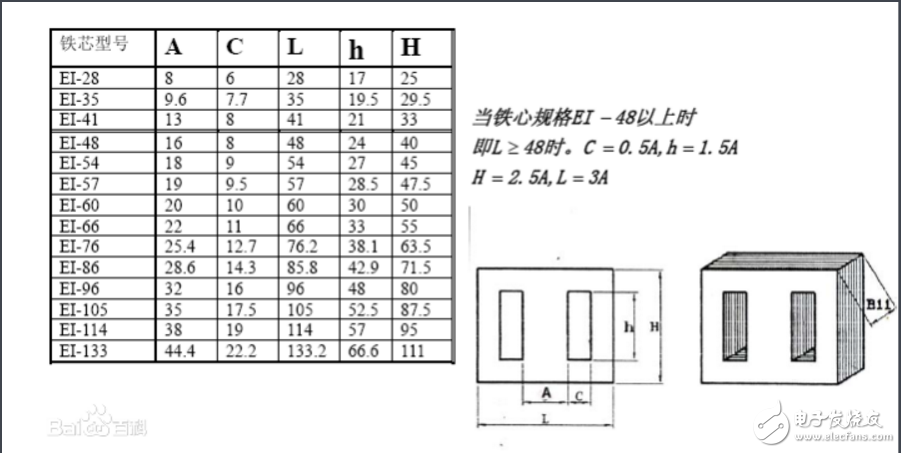

有些地方还有按照硅钢片舍口宽度来分类的,舍口是指E片中间凸出那部分,具体如图标识A,有的说EI-16*20,其中16是指舍宽为16的变压器,查表得知EI-48变压器的舍宽是16,因此EI-16*20变压器就是EI-48*20变压器。

ei型变压器规格表

EI方型变压器的认证描述

1. 执行标准:GB19212.1-2003 GB19212.7-2006

2. 属II类安全隔离变压器,无危害式

3. 绝缘等级:CLASS B

4. 申请标题: EI方型电源变压器 (1VA--900VA)

5. 型号描述: EIxxxW-xxxx-Z 输入:220-230Vac 50/60Hz;输出:1VA-900VA (xxx表示片宽的尺寸型号,其范围从35mm到152mm宽的某一尺寸。“W”表示王字绕组骨架式,xxxx

表标输出功率(VA),Z表示输出绕组数,Z=1,2,。。.5, 6中的任意一个整数。(如EI057W-0040-3表示片宽为57mm,额定输出功率40VA次级输出绕组为3个)

6. 规格描述:此系列片宽包括35,41,48,57,66,76,86,96,114,152

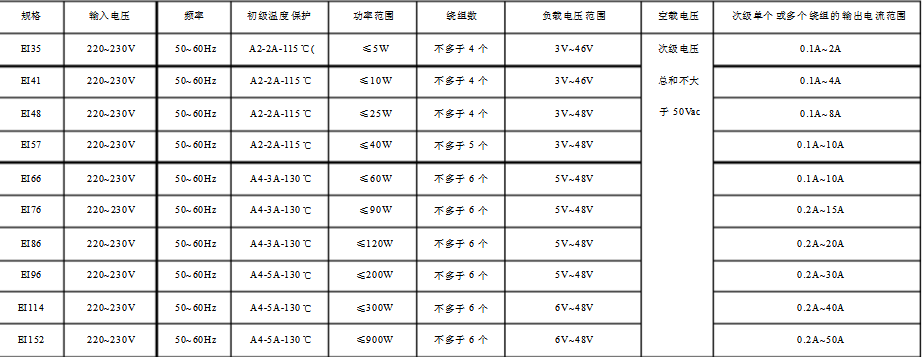

每一片宽的功率容量,绕组数,电压范围,电流范围见下表:

ei型变压器规格表

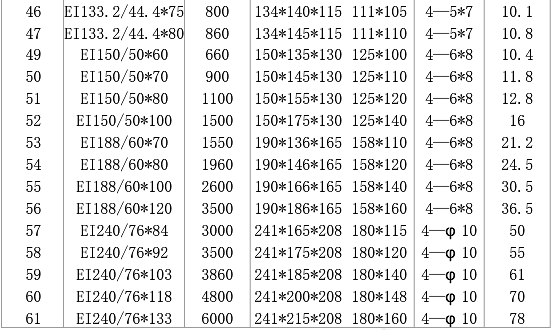

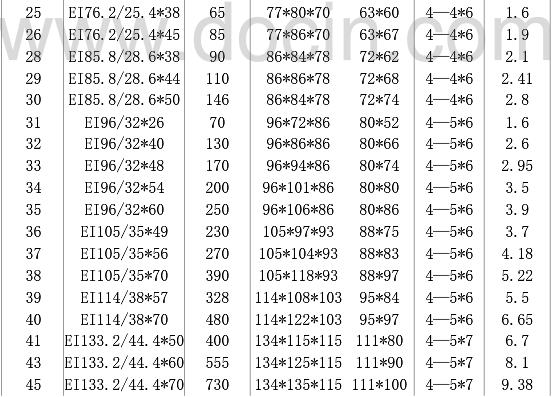

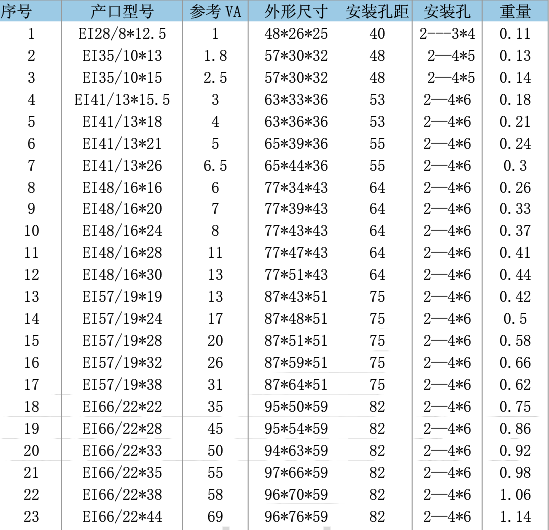

下面附上ei型变压器规格表

ei型变压器规格表

ei型变压器规格表

ei型变压器规格表
