开关电源变压器的种类_开关电源变压器参数介绍
开关电源变压器简介

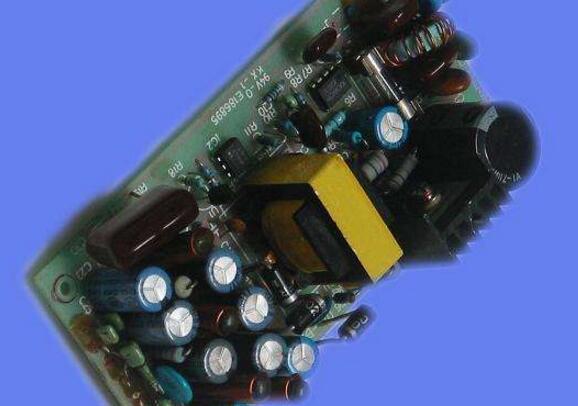

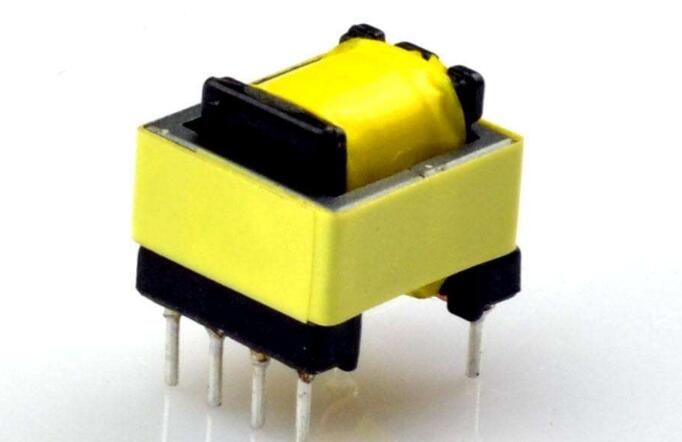

开关电源变压器是加入了开关管的电源变压器,在电路中除了普通变压器的电压变换功能,还兼具绝缘隔离与功率传送功能一般用在开关电源等涉及高频电路的场合。
开关电源变压器工作原理
开关电源变压器和开关管一起构成一个自激(或他激)式的间歇振荡器,从而把输入直流电压调制成一个高频脉冲电压。在反激式电路中,当开关管导通时,变压器把电能转换成磁场能储存起来,当开关管截止时则释放出来。在正激式电路中,当开关管导通时,输入电压直接向负载供给并把能量储存在储能电感中。当开关管截止时,再由储能电感进行续流向负载传递。
开关电源变压器是加入了开关管的电源变压器,在电路中除了普通变压器的电压变换功能,还兼具绝缘隔离与功率传送功能一般用在开关电源等涉及高频电路的场合。

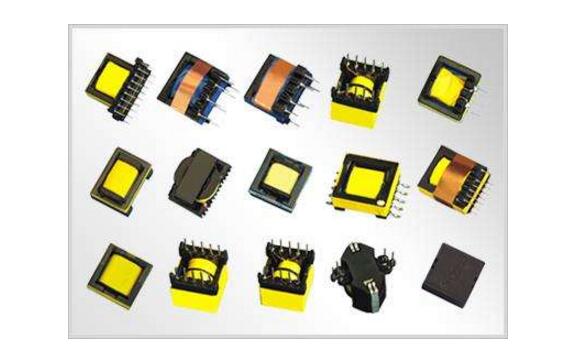

开关电源变压器的种类
开关电源变压器分单激式开关电源变压器和双激式开关电源变压器,两种开关电源变压器的工作原理和结构并不是一样的。单激式开关电源变压器的输入电压是单极性脉冲,而其还分正反激电压输出;而双激式开关电源变压器的输入电压是双极性脉冲,一般是双极性脉冲电压输出。
开关电源变压器参数
电压比:指变压器的初级电压与次级电压的比值。
直流电阻:即铜阻。
效率:即输出功率/输入功率*100[%]
绝缘电阻:变压器各绕组之间及对铁心之间的绝缘能力。
抗电强度:变压器在1秒或1分钟之内能承受规定电压的程度。
