【电感的基础 第3讲】电感器的作用2"功率电感器"
由于电感器有着各种各样的用途，因此其产品也随用途不同而各种各样。在上一次的讲座中我们对高频电感器做了解说，这次我们将针对电源电路专用电感器进行解说。
用于电源电路中的电感器的主要用途有"变换电压用"及"扼流用"，并被用于各种电子设备中。

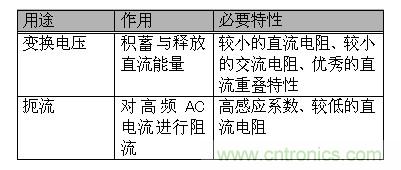

表1 电源电路专用电感器的用途与作用
用途 作用 必要特性
变换电压 积蓄与释放直流能量 较小的直流电阻、较小的交流电阻、优秀的直流重叠特性
扼流 对高频AC电流进行阻流 高感应系数、较低的直流电阻
村田公司推出了绕线型电感和叠层型两种构造的电源电路专用的电感器产品。接下来就为大家简单介绍一下这两种产品的不同特征。
◆绕线型电感器的特征
绕线型电感器是将铜线以螺旋状绕于铁氧体材料的磁芯上。此外，村田公司的许多电源电路专用电感器产品在绕于铁氧体磁芯上的铜线外面再添加了一层树脂保护层。而树脂保护层的目的则是为了提高产品强度以及形成一个简易的闭合磁路等。
如果用于大电流或高感应系数时，绕线型电感器具有一定的好优势。产品的主要用途有手机、TV、HDD、数码相机等各种各样。
<村田公司的对象产品>
LQH-P,LQH2MC系列（变换电压用）
LQH31C/32C/43C/55D/66S系列、LQW18C系列（扼流线圈用）
◆叠层型片状电感器的特征
叠层型片状电感器是将陶瓷材料及磁芯导体层层堆积并一体化后的单晶片电感。
比起绕线型电感，单晶片电感除了体积小、厚度薄以外，还能降低生产成本。随着开关频率的不断提升，主要应用于手机产品的电压变换专用单晶片电感器的需求预计将会进一步加大。
<村田公司的对象产品>
LQM-P系列（变换电压用）
LQM-F系列（扼流圈用）
如上所述，电源电路专用电感器按照其特征被应用于各种不同的市场及领域。下一次，我们将为大家介绍有关不同构造的电感器在其用途及特性方面的差异。
