线圈的结构

线圈的结构

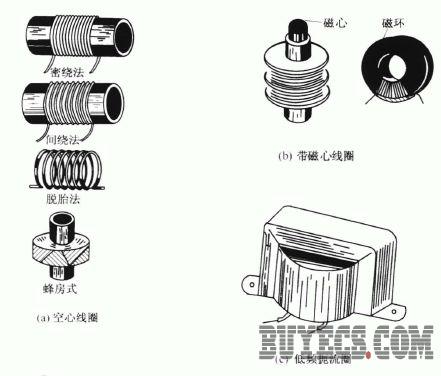

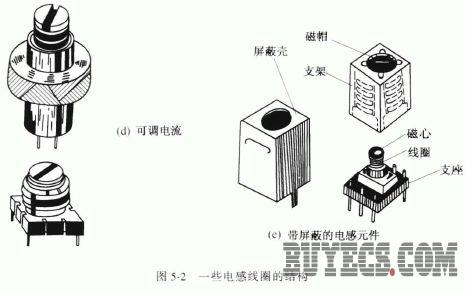

线圈通常由骨架、绕组、磁心及屏蔽罩等组成，根据使用场合的不同，有的线圈没有屏蔽罩，有的没有磁心.还有的连固架都没有，只有绕组。图5-2 给出了一些电感线圈的结构。

1.骨架

骨架常用的材料有陶瓷、塑料、电木以及电工纸板等。骨架的材料对线圈的质量以及稳定性都有一定的影响一般是根据工作的条件来选取的。

2. 绕组

大多数绕组由绝缘导线在线圈骨架上绕制而成，绝缘导线常用的有各种规格的漆包线及电磁线。一般来说，绕组需要的电感量越大，线圈的臣数也越多。选用导线的直径则应根据通过绕组的电流值及线圈的Q 值来确定。通过的电流较大时，要求Q 值较高，则线圈导线的直径应选粗一些。在电感量小于几个微亨的情况下，绕组常用裸镀银铜钱绕制，以减少导线的表面电阻，提高线圈的性能。

3. 屏蔽罩

为了减小外界电磁场对线圈的影响以及线圈产生的电磁场对外界电路产生的捐合，往往在结构上使用金属罩将线圈封闭在内，并将其可靠接地，以达到与外界电路隔离的要求。

4. 磁心

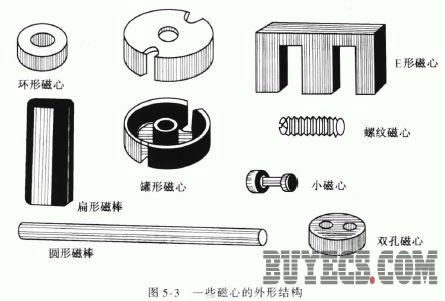

线圈装入磁心后，可以使线圈的电感量增大，或者说与同样电感量的无磁心的线圈相比，带磁心的线圈臣数可以减少，从而可以减少线圈的体积和分布电容，同时也提高了线圈的Q 值。有时为了调节线圈的电感量，可以通过调整磁心在线圈中的位置来实现。磁心通常使用锰锌铁氧体或镍锌铁氧体磁性材料制作，根据使用的不同要求，可以制成各种形状，如图5-3 所示。
