【电感的基础 第6讲】为什么电感器上会有方向性标记？

上次讨论了电感的可靠性，本次将讲解了为什么电感器上会有方向性标记以及介绍电感与磁场的影响。

为什么电感器上会有方向性标记？

电感中往往附有可辨别方向性的印记（标记）。

我公司商品--薄膜型LQP_T系列产品/多层型LQG系列产品/一部分绕线型LQH产品中附有上述标记。若电感的构造不完全对称，则封装方向上将产生特性差异。因此，为使产品在使用过程中充分发挥其应有的特性，产品上往往标有标记，以表明其方向性。

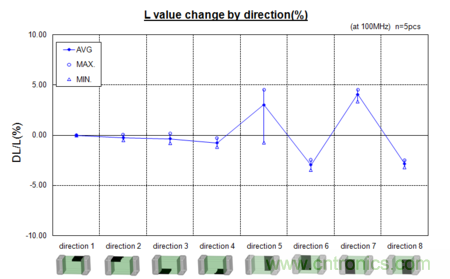

图1是封装方向不同将导致电感值发生变化的实例。

图1 封装方向与电感值的变化率

电感与磁场的影响

电感在磁场中储存能量来发挥其功能。但是，电感除受自身产生的电磁能量影响外，也受外部磁通量影响。 保证元器件的电感值指的是无外部磁通量状态下的值。因此，在存在外部磁通量的情况下封装电感时，将可能无法发挥其应有的功效。作为一个典型的事例，多个电 感会非常近距离地进行封装。

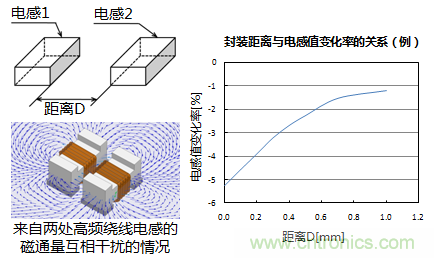

图2是将多个电感紧密排列进行封装时，电感值产生的变化。

图2 封装距离与电感值的变化率

电感会产生磁通量。该磁通量向外部辐射（我公司开发出了一系列防止磁通量向外辐射的产品），这部分能量就损失了。若将多个电感紧密封装在一起，各电感向外部辐射的磁通量将会互相干扰，无法达到所期望的产品特性。

外部磁通量能左右电感特性，从而可能进一步影响周边元器件。选择使用的元器件时，请充分考虑上述影响因素并选择最合适的布局。
