RF电感器的种类、特征及选择经验分享

1．要旨

小型RF电感器被使用于手机为主的RF电路中，小型RE电感器按照工艺方法不同可以分为三个类型的电感器。

电感器类型不同，特征也不一样，本次将介绍电感器的特征和选择要点。

　　2．RF电感器的种类和特征

RF电感器根据工艺方法不同，可以分为绕线、多层、薄膜3类。

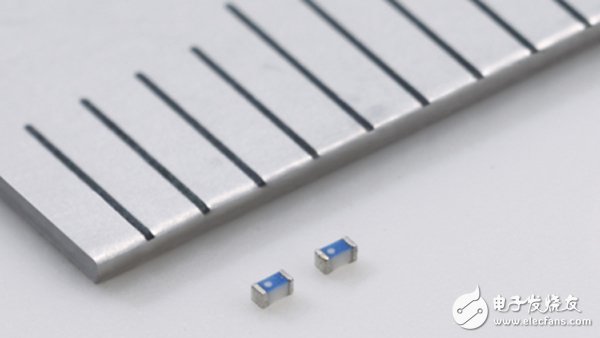

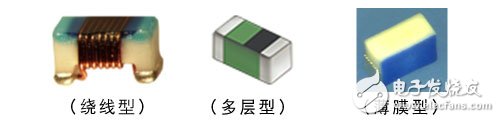

外部照片分别如图1所示。

图1.RF电感器外部照片

（绕线型）

在非磁性材料上缠绕电线形成线圈。

绕线型具有高 Q值?低直流阻抗?大电流?大电容的特点。

其中，尤为突出的特点是Q值（表现线圈品质的值）高，所以被广泛用于天线周围电路中。

（多层型）

在非磁性板上印刷形成线圈模型，通过将多个非磁性板重叠形成线圈。由于其小型、高性能和高可靠性，所以一般被用于RF电路。

（薄膜型）

通过用和IC（集成电路）等半导体同样的工艺方法（通过打光让其感光的工艺方法）形成线圈，具有小型、高性能、低背•窄感值偏差•窄感值间隔的特征。

线圈种类中也又被作为多层型同类使用的事例。

制作工艺不同的RF电感器的特征和使用功能电路的总结如表1所示。

表1. 不同类型的RF电感器的特征和使用电路　

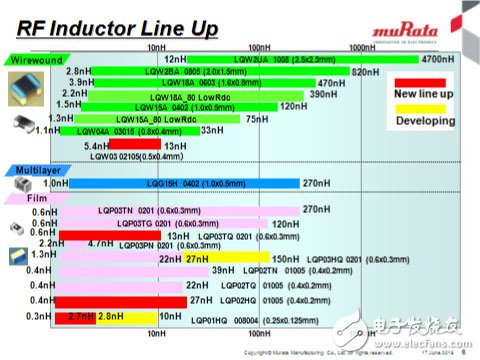

图2是村田RF电感阵容一览。

图2. 村田制作所RF电感阵容一览。

绕线型中最小的尺寸是0.5mm x 0.4mm，实现了小型尺寸。

薄膜型中已经发布了世界超小尺寸的0.25mm x 0.125mm LQP01HQ系列，还在不断研发除此之外尺寸和系列的产品。

因为能统一尺寸不同、系列不同的Q值的较大变化，所以可根据必要的Q特性选择适合的系列。

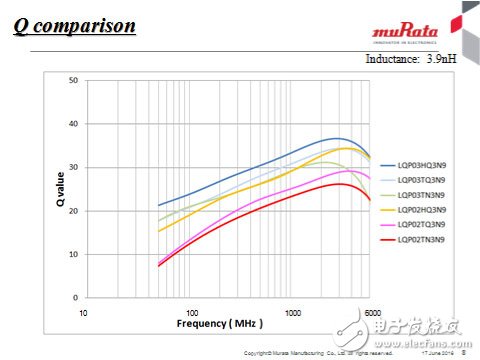

LQP系列的Q值比较数据如图3所示。

图3. LQP系列的Q值比较数据

4. 结语

小型RF电感器被广泛用于以手机为主的RF电路中，因此有必要根据电路和Q值特性选择合适的元件。

村田制作所拥有绕线•多层•薄膜3种不同制作工艺的RF电感器，所以可对应广泛的RF电路。

株式会社 村田製作所

EMI事業部 商品技術部 商品技術1課

黒川 佳宏
