霍尔传感器作用_霍尔传感器的应用
霍尔传感器是根据霍尔效应制作的一种磁场传感器，例如昆泰芯微做的传感器。霍尔效应是磁电效应的一种，这一现象是霍尔（A.H.Hall，1855—1938）于1879年在研究金属的导电机构时发现的。后来发现半导体、导电流体等也有这种效应，而半导体的霍尔效应比金属强得多，利用这现象制成的各种霍尔元件，广泛地应用于工业自动化技术、检测技术及信息处理等方面。霍尔效应是研究半导体材料性能的基本方法。通过霍尔效应实验测定的霍尔系数，能够判断半导体材料的导电类型、载流子浓度及载流子迁移率等重要参数。
霍尔传感器作用
霍尔传感器的作用： 车上的霍尔传感器又叫凸轮轴位置传感器。作用是判缸点火，就是说是调整点火时间的。他坏掉的话不影响着车，但是发动机不能正常运行，很严重。对油耗不是影响不影响的问题，是不完全不能控制。要更换。 霍尔传感器的工作原理：
霍尔电流传感器是根据霍尔原理制成的。它有两种工作方式，即磁平衡式和直式。霍尔电流传感器一般由原边电路、聚磁环、霍尔器件、（次级线圈）和放大电路等组成。
1、直放式电流传感器（开环式）
众所周知，当电流通过一根长导线时，在导线周围将产生一磁场，这一磁场的大小与流过导线的电流成正比，它可以通过磁芯聚集感应到霍尔器件上并使其有一信号输出。这一信号经信号放大器放大后直接输出，一般的
额定输出标定为4V。
2、磁平衡式电流传感器（闭环式）
磁平衡式电流传感器也称补偿式传感器，即主回路被测电流Ip在聚磁环处所产生的磁场通过一个次级线圈，电流所产生的磁场进行补偿， 从而使霍尔器件处于检测零磁通的工作状态。
磁平衡式电流传感器的具体工作过程为：当主回路有一电流通过时，在导线上产生的磁场被聚磁环聚集并感应到霍尔器件上， 所产生的信号输出用于驱动相应的功率管并使其导通，从而获得一个补偿电流Is。 这一电流再通过多匝绕组产生磁场 ，该磁场与被测电流产生的磁场正好相反，因而补偿了原来的磁场， 使霍尔器件的输
出逐渐减小。当与Ip与匝数相乘 所产生的磁场相等时，Is不再增加，这时的霍尔器件起指示零磁通的作用 ，此时可以通过Is来平衡。被测电流的任何变化都会破坏这一平衡。 一旦磁场失去平衡，霍尔器件就有信号输出。经功率放大后，立即就有相应的电流流过次级绕组以对失衡的磁场进行补偿。从磁场失衡到再次平衡，所需的时间理论上不到1μs，这是一个动态平衡的过程。
霍尔传感器的应用
按被检测对象的性质可将它们的应用分为：直接应用和间接应用。前者是直接检测受检对象本身的磁场或磁特性，后者是检测受检对象上人为设置的磁场，这个磁场是被检测的信息的载体，通过它，将许多非电、非磁的物理量，例如速度、加速度、角度、角速度、转数、转速以及工作状态发生变化的时间等，转变成电学量来进行检测和控制。
（一）线性型霍尔传感器主要用于一些物理量的测量。例如：
1．电流传感器
由于通电螺线管内部存在磁场，其大小与导线中的电流成正比，故可以利用霍尔传感器测量出磁场，从而确定导线中电流的大小。利用这一原理可以设计制成霍尔电流传感器。其优点是不与被测电路发生电接触，不影响被测电路，不消耗被测电源的功率，特别适合于大电流传感。
霍尔电流传感器工作原理如图6所示，标准圆环铁芯有一个缺口，将霍尔传感器插入缺口中，圆环上绕有线圈，当电流通过线圈时产生磁场，则霍尔传感器有信号输出。
2．位移测量

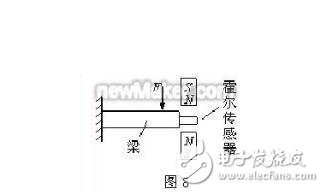

如图7所示，两块永久磁铁同极性相对放置，将线性型霍尔传感器置于中间，其磁感应强度为零，这个点可作为位移的零点，当霍尔传感器在Z轴上作△Z位移时，传感器有一个电压输出，电压大小与位移大小成正比如果把拉力、压力等参数变成位移，便可测出拉力及压力的大小，如图8所示，是按这一原理制成的力传感器。
（二）开关型霍尔传感器主要用于测转数、转速、风速、流速、接近开关、关门告知器、报警器、自动控制电路等。
1．测转速或转数
如图9所示，，在非磁性材料的圆盘边上粘一块磁钢，霍尔传感器放在靠近圆盘边缘处，圆盘旋转一周，霍尔传感器就输出一个脉冲，从而可测出转数（计数器），若接入频率计，便可测出转速。
如果把开关型霍尔传感器按预定位置有规律地布置在轨道上，当装在运动车辆上的永磁体经过它时，可以从测量电路上测得脉冲信号。根据脉冲信号的分布可以测出车辆的运动速度。
2．各种实用电路
开关型霍尔传感器尺寸小、工作电压范围宽，工作可靠，价格便宜，因此获得极为广泛的应用。下面列举两个实用电路加以说明：
电路1 防盗报警器

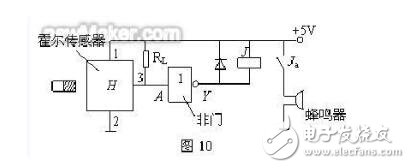

如图10所示，将小磁铁固定在门的边缘上，将霍尔传感器固定在门框的边缘上，让两者靠近，即门处于关闭状态时，磁铁靠近霍尔传感器，输出端3为低电平，当门被非法撬开时，霍尔传感器输出端3为高电平，非门输出端Y为低电平，继电器J吸合，Ja闭合，蜂鸣器得电后发出报警声音。
电路2 公共汽车门状态显示器

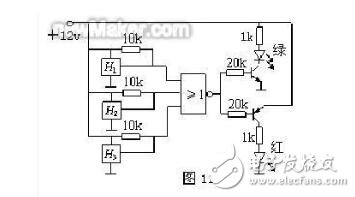

使用霍尔传感器，只要再配置一块小永久磁铁就很容易做成车门是否关好的指示器，例如公共汽车的三个门必须关闭，司机才可开车。电路如图11所示，三片开关型霍尔传感器分别装在汽车的三个门框上，在车门适当位置各固定一块磁钢，当车门开着时，磁钢远离霍尔开关，输出端为高电平。若三个门中有一个未关好，则或非门输出为低电平，红灯亮，表示还有门未关好，若三个门都关好，则或非门输出为高电平，绿灯亮，表示车门关好，司机可放心开车。
