土壤湿度传感器yl69如何使用

一、土壤湿度传感器简介

土壤湿度传感器又名土壤水分传感器，土壤含水量传感器。土壤水分传感器由不锈钢探针和防水探头构成，可长期埋设于土壤和堤坝内使用，对表层和深层土壤进行墒情的定点监测和在线测量。与数据采集器配合使用，可作为水分定点监测或移动测量的工具测量土壤容积含水量，主要用于土壤墒情检测以及农业灌溉和林业防护。

二、土壤湿度传感器YL69使用

1、电源：3.3V~5V

2、获取湿度信息的方式（2种可同时使用）：

从传感器的D0引脚：土壤湿度大于某个阈值，则D0输出0，否则输出1。（多用于湿度阀值控制开关）

从传感器的A0引脚：获取到模拟量，更加精确。土壤湿度越大，获取的模拟量值越大。（多用于显示实时湿度值）

传感器板上的VCC接电源，GND接地，A0接单片机模拟输入，D0接数据输入。

以下是做的一次测试的数据。

analogval:637digitalval:0

analogval:637digitalval:0

analogval:641digitalval:0

analogval:771digitalval:1

analogval:642digitalval:0

analogval:454digitalval:0

analogval:626digitalval:0

analogval:1262digitalval:1

analogval:1261digitalval:1

analogval:1265digitalval:1

analogval:1303digitalval:1

analogval:1304digitalval:1

analogval:1170digitalval:1

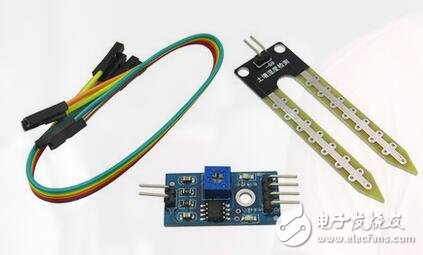

三、YL69土壤湿度模块的实物图

四、YL69土壤湿度传感器原理图
