声音传感器模块使用说明


声音传感器又可称之为声敏传感器,它是一种在气体液体或固体中传播的机械振动转换成电信号的器件或装置。它采用接触或非接触的方式检测信号。声敏传感器的种类很多,按测量原理可分为压电、电致伸缩效应、电磁感应、静电效应和磁致伸缩等等。本次作业我想就电容式声敏传感器中的一种也就是电容式驻极体话筒做个简单的介绍。

一、模块描述

1可以检测周围环境的声音强度,使用注意:此传感器只能识别声音的有无(根据震动原理)不能识别声音的大小或者特定频率的声音2灵敏度可调(图中蓝色数字电位器调节)3工作电压3.3V-5V

5输出形式数字开关量输出(0和1高低电平)6设有固定螺栓孔,方便安装7小板PCB尺寸:3.4cm*1.6cm

二、模块接口说明(4线制)

1VCC外接3.3V-5V电压(可以直接与5v单片机和3.3v单片机相连)

2GND外接GND

3DO小板数字量输出接口(0和1)

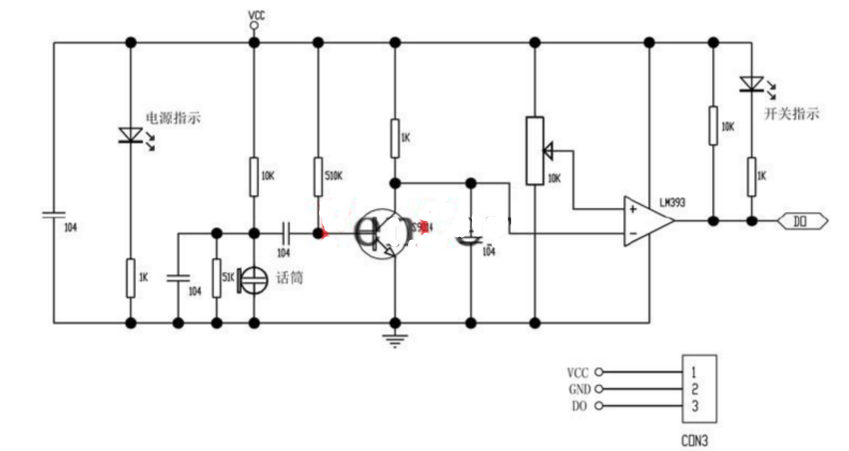

声音传感器模块使用说明

三、使用说明

1声音模块对环境声音强度最敏感,一般用来检测周围环境的声音强度。

2模块在环境声音强度达不到设定阈值时,DO口输出高电平,当外界环境声音强度超过设定阈值时,模块D0输出低电平;

3小板数字量输出D0可以与单片机直接相连,通过单片机来检测高低电平,由此来检测环境的声音;

4小板数字量输出DO可以直接驱动本店继电器模块,由此可以组成一个声控开关;

四、测试说明

使用本店51开发板与声音模块测试

接线说明:

模块VCC接开发板VCC

模块GND接开发板GND

接好VCC和GND,模块电源指示灯会亮

将模块放置有安静环境下,调节板上蓝色电位器,直到板上开关指示灯亮,然后往回微调,直到开关指示灯灭,然后在传感器附近产生一个声音(如击掌),开关指示灯再会到点亮状态。这个现象就是说明,声音可以触发模块,从而使开关指示灯点亮。

另外资料里面附带一个51程序,用来检测声音模块数字接口D0的高低电平

具体说明如下:

接线:

模块VCC接开发板VCC

模块GND接开发板GND

模块D0接开发板P0.1

单片机:STC89C52

串口发送数据波特率:9600

现象:模块有声音触发,串口不断发送01,同时开关指示灯亮;

模块无声音触发,串口不发送数据,同时开关指示灯灭。
