晶振镀锡要注意什么


虚焊、晶振上锡脱落,这应该是很多晶振消费者特别痛恨和苦恼的事情。也是各晶振厂家需要特别留心和注意的。虚焊就是虚假的焊接,看似有焊点,实似未焊住。这些虚焊点,时通时断,由此引起的故障时有时无,且不易查找和排除。今天为大家具体分析晶振上锡七要素。

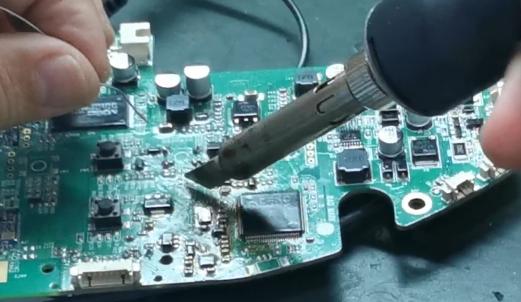

一、烙铁头,洁净度很重要


原因是通电的电烙铁头长期处于高温状态,其表面很容易氧化或烧死,使烙铁头导热性能变差而影响焊接质量。所以建议最好是用湿布或湿海绵擦烙铁头上的杂质,若温度过高时,可暂时拔下插头或蘸松香降温,随时使烙铁头上挂锡良好。


二、上锡前需注意


焊接之前,一定要看到焊件、焊点表面露出光亮金属,才能给焊件或焊点表面镀上锡。


三、焊接温度,量身选定


根据元器件大小选用功率合适的电烙铁,当选用的电烙铁的功率一定时,应注意控制加热时间的长短。


四、上锡,量到即止


根据所需焊点的大小来决定电烙铁的蘸锡量,使焊锡足够包裹住被焊韧,形成一个大小合适且圆滑的焊点。


提醒:焊点也不是锡多、锡大为好,相反,这种焊点虚焊的可能性更大,有可能是焊锡堆积在上面,而不是焊在上面。若一次上锡量不够,可再次补焊,但一定要等前次上的锡一同被熔化后再移开电烙铁;若一次上锡量太多,可用烙铁头带走适量。


五、焊接时间,点到即止


焊接时间也是检验技术人员焊接技术好坏的重要环节。焊接时间过长、温度过高,还容易烫坏元器件或印制电路板的铜箔。若焊接时间过短,又达不到焊接温度,焊锡不能充分熔化,影响焊剂的润湿,易造成虚焊。


六、焊点凝固过程中,切忌触动焊点


焊点在未完全凝固前,即使有很小的振动也会使焊点变形,引起虚焊。所以在焊点凝固过程中,一定不要触动焊点。


七、烙铁头撤离时,角度很重要


1、当烙铁头沿斜上方撤离时,烙铁头上带走少量的锡珠,它可形成圆滑的焊点;


2、当烙铁头垂直向上撤离时,可形成拉尖毛刺的焊点;


3、当烙铁头以水平方向撤离时,烙铁头可带走大部分锡珠。


温馨提示:要避免虚焊,那就需要对焊面做好清理和上锡,清理掉氧化物后,给焊面先上锡,再焊接就容易了,也不易产生虚焊。
