贴片晶振与插件晶振的区别?


晶振种类很多肉眼直观上区分,可以分为贴片晶振与插件晶振;贴片晶振根据结构可以分为无源贴片晶振和有源贴片晶振,插件晶振根据形状可以分为圆柱晶振和直插晶振。可见晶振区分的方式有很多种,那么今天小扬跟大家介绍一下贴片晶振与插件晶振本质上的区别。(相关阅读可以点击查看PINHUI品慧官网《如何区分贴片晶振脚位方向》)

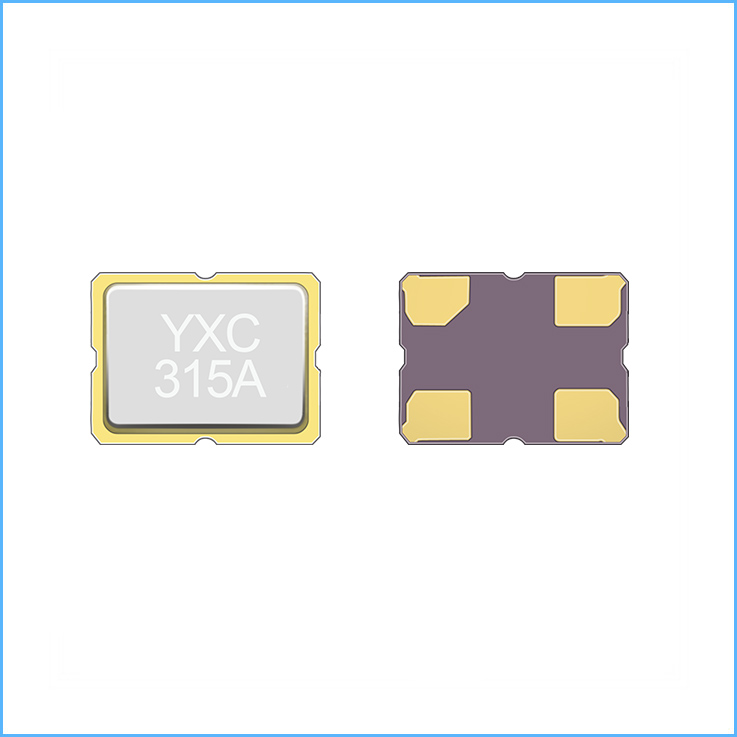

贴片晶振

贴片晶振与插件晶振在某些应用上是一样的,但是如果是基于同一个频率、同种类型晶振,那么在PCB板上的作用是相同的,可以相互替换。举例来说,我们常用的U盘上用的的晶振12.000MHZ无源,那么你可以用圆柱型晶振12MHZ,也可以用HC-49S 12MHZ晶振。不同的地方在于体积尺寸会有所不同,而且贴片式晶振适用于全自动化焊接,贴片晶振精度方面会比插件晶振要高,且工作温度会比之更宽。

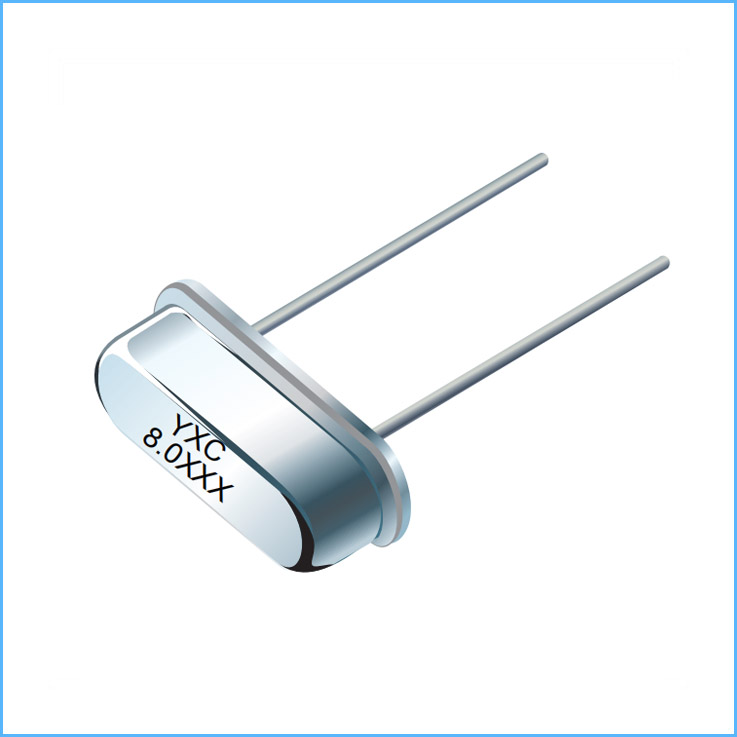

插件晶振

相比之下,现在市场上受欢迎的还是贴片式晶振,除了上面说的精度高宽温可自动化生产等优势外,贴片晶振体积更小更薄,这能有效的节省PCB板上宝贵的空间,更薄更轻、更适用于便携式电子产品。当然价格上来说,贴片式晶振会比插件晶振要高,电阻会比较高,因此功耗也相对比插件要大,这是贴片式石英晶振的劣势,所以如果要生产的产品对晶振体积要求不大的情况下,工程师还是愿意选择插件晶振的。
