什么是差分晶振


在晶振领域有一个“高贵”的晶振,那就是差分晶振。与普通晶振相比,差分晶振有哪些特别之处?

一、差分晶振概念

差分晶振是指能够输出差分信号的晶振,输出差分信号使用2种相位彼此完全相反的信号,从而消除了共模噪声,并产生一个更高性能的系统。


二、差分晶振优势

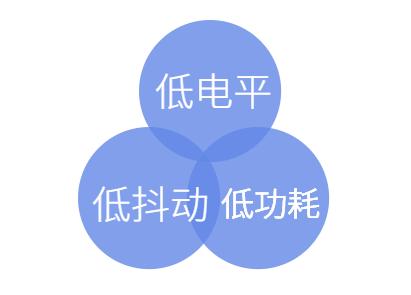

差分晶振具有低电平,低抖动,低功耗等特性。差分晶振作为目前行业中高要求、高技术石英晶体振荡器,具有相位低、损耗低的特点。因此也被称之为"低抖动振荡器,低抖动石英晶振,低相位晶振,低损耗晶振”。

① 能够很容易地识别小信号。

② 对外部电磁干扰(EMI)是高度免疫的。

③ 能够从容精确地处理'双极'信号。

三、差分晶振参数信息

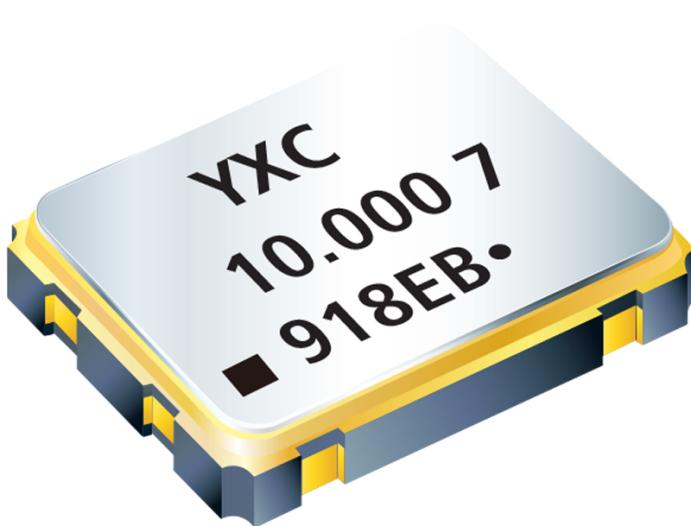

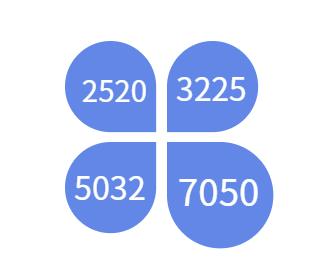

差分晶振一般为六脚贴片,工作温度范围-40℃~+85℃,差分晶振的频率相对都比较高,比如从50MHz起可以做到700MHz或者更低和更高频率,且任意频率精确到个位小数点后六位。电源电压能够做到2.5V-3.3V之间。例如:2.25V、2.5V 、3.0V、3.3V、3.6V 可任意选择应用。常见的封装尺寸有7050(7.0*5.0mm)、5032(5.0*3.2mm)、3225(3.2*2.5mm),更小封装可达到2520(2.5*2.0mm),常用的输出方式主要有LVPECL和LVDS两种。

四、差分晶振应用领域

由于许多高性能的协议使用差分信号,故而差分晶振广泛应用于5G通讯设备、机顶盒、光端机、安防设备、路由器/交换机、仪器仪表、SATA,SAS,光纤通信,10G以太网及各种频率控制设备上。


五、新品推荐

差分晶振一般是为FPGA或CPLD提供稳定时钟信号的,由于FPGA或CPLD价格都比较昂贵,所以选择一款稳定的差分晶振十分必要。

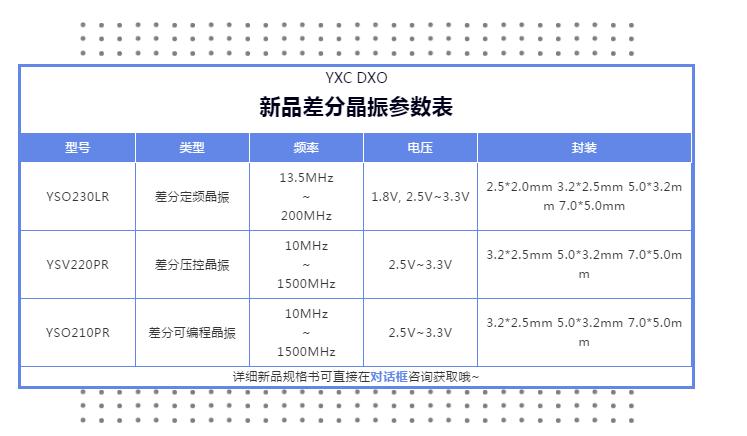

目前PINHUI品慧向市场推出10-1500MHZ超高频的高精度,小型化国产差分晶振YSO230LR、YSV220PR、YSO210PR。这些系列产品中,除了满足市场需求较多的5.0×3.2mm、7.0×5.0mm和3.2×2.5mm尺寸的差分晶振以外,还结合当前5G通讯领域应用额外新增超小尺寸2.5×2.0mm。
