爱普生无源晶体MC-146参数详解

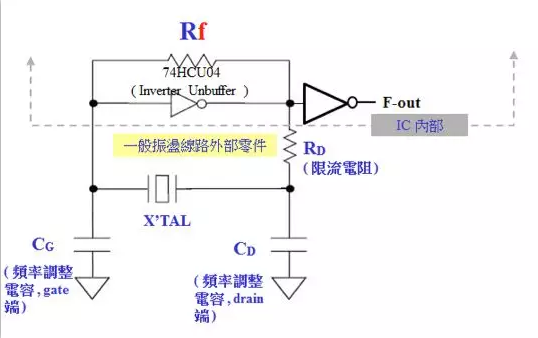

无源晶体在晶振属于最简单的一个类型。因为它是MHZ，频点范围低。在设计电路中，都会结合电路内部的IC的输出的电压，作为供给无源晶体。无源晶体相对有源晶体比较便宜，但是比有源晶体的稳定性差。那么到底哪个部分使用哪类晶体，我们都知道32.768KHZ这个频点是很常用的。今天就先说说爱普生的一个很常用系列MC-146。(相关阅读可以查看PINHUI品慧官网《32.768KHZ晶振各厂家型号有哪些》)

无源晶体参数主要考虑4个：封装，频率精度，负载电容，工作温度。其他看项目需求酌情考虑。

频差：这个参数也叫频率精度，单位是ppm（百万分之一的意思），MC-146有三个类别±20ppm，±50ppm ，±100ppm。

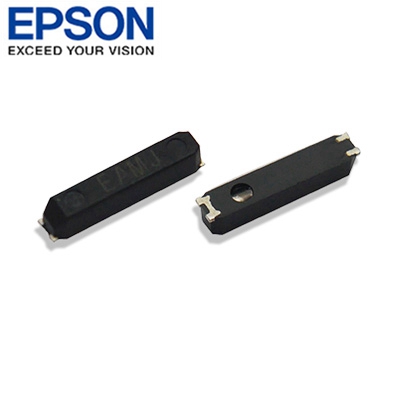

封装：7015，这个封装稍微大一点，属于细长类型。不适合小型化的产品。

负载电容：7pF，9pF，12.5pF。无源K级别的晶体，主要就是这3个pf值。如果有其他要求，可以和生产厂家协商。当然爱普生还有6pf的晶体。Pf值越小，电路起振越容易，回路功耗越低。但是外接容值对频率影响较大（频率稳定度低）。Pf值越大，电路起振越难，回路功耗大，但是外接电容的变化对输出频率影响低（频率稳定性好）。

工作温度：-40°C ~ +85°C，注意哦，如果有超过这个范围的设计，不适合这个产品。

次要参数：串联电阻（ESR）又叫等效电阻。这个值越小越好，受限于目前的工艺技术水平。其越小，起振越容易，功耗越低。由于工艺技术，频率相同情况下，封装越小ESR值越大，这是一种物理现象。

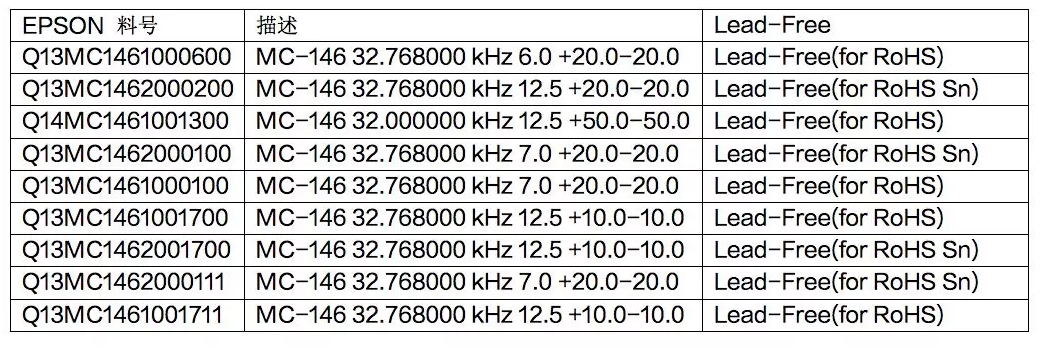

以下是EPSON晶振MC-146料号
