压控晶振输入电压和输出频率的关系


压控晶振输入电压和输出频率的关系

VCXO压控振荡器的频率偏移值同加在其调谐电路上的控制电压的大小有关。VCXO标称频率对应的调谐电压规定为VCC(电源电压)的一半。VCC为5V的VCXO,控制电压为2.5V时就产生中心频率。控制电压为(0.5~4.5)V的VCXO,其频率变化曲线的斜率为正。也就是说,当控制电压从2.5V上升为4.5V时,振荡器的频率将增大;当控制电压从2.5V降为0.5V时,振荡器的频率将减小。振荡器的频率随控制电压变化的特性,往往用调谐灵敏度这一物理量来描述。调谐灵敏度用单位10-6/V表示。如果VCXO的牵引度为±100&TImes;10-6,控制电压范围为(0.5~4.5)V,则其调谐灵敏度等于50&TImes;10-6/V。要求控制电压没有噪声或其它可能引起石英晶体振荡器频率和输出波形特性发生突变的瞬态过程,这一点很重要。为把噪声减至最小,经常采取的措施是在电路板上把模拟信号与数字信号分别接地。

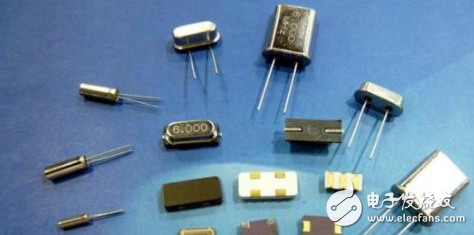

压控晶振输入电压和输出频率的关系

压控晶振的参数及选型

1.频率大小:频率越高一般价格越高。但频率越高,频差越大,从综合角度考虑,一般工程师会选用频率低但稳定的晶振,自己做倍频电路。总之频率的选择是根据需要选择,并不是频率越大就越好。要看具体需求。比如基站中一般用10MHz的恒温晶振(OCXO),因其有很好的频率稳定性,属于高端晶振。至于范围,晶振的频率做的太高的话,就会失去意义,因为有其他更好的频率产品代替。

2.频率稳定度:关键参数。指在规定的工作温度范围内,与标称频率允许的偏差,用ppm(百万分之一)表示。一般来说,稳定度越高或温度范围越宽,价格越高。对于频率稳定度要求±20ppm或以上的应用,可使用普通无补偿的晶体振荡器。对于介于±1至±20ppm的稳定度,应该考虑温补晶振TCXO。对于低于±1ppm的稳定度,应该考虑恒温晶振OCXO。

3.电源电压:常用的有1.8V、2.5V、3.3V、5V等,其中3.3V应用最广。

4.输出:根据需要采用不同输出。(HCMOS,SINE,TTL,PECL,LVPECL,LVDS,HSCL,PLL等)每种输出类型都有它的独特波形特性和用途。应该关注三态或互补输出的要求。对称性、上升和下降时间以及逻辑电平对某些应用来说也要作出规定,根据客户需要我们可以帮助客户选型。

5.工作温度范围:工业级标准规定的-40~+85℃这个范围往往只是出于设计者们的习惯,倘若-20℃~+70℃已经够用,那么就不必去追求更宽的温度范围。对于某些特殊场合如航天军用等,对温度有更苛刻的要求。

6.相位噪声和抖动:相位噪声和抖动是对同一种现象的两种不同的定量方式,是对短期稳定度的真实度量。振荡器以及其它利用基波或谐波方式的晶体振荡器具有最好的相位噪声性能。采用锁相环合成器产生输出频率的振荡器比采用非锁相环技术的振荡器一般呈现较差的相位噪声性能。但相对的,拥有好的相位噪声和抖动的同时振荡器的设计复杂,体积大,频率低,造价高。实际上相位噪声和抖动是短期频率稳定度的度量,所以一般越高端的晶振,即频稳越好的晶振,这些指标也相应越好。

7.牵引范围(VCXO):是针对VCXO的参数。带有压控功能的晶振为(VCXO),即通过调节控制电压改变输出频率。牵引范围为变化频率(增大或减少)与中心频率的比值。此值一般用ppm表示。通常牵引范围大约为100-200ppm,取决于VCXO的结构和所选择的晶体。

8.封装:与其它电子元件相似,石英振荡器亦采用愈来愈小型的封装。通常,较小型的器件比较大型的表面贴装或穿孔封装器件更昂贵。所以,小型封装往往要在性能、输出选择和频率选择之间作出折衷。

9.老化率:随着时间的推移,频率值随着变化的大小,有年老化和日老化两种指标。SJK的高精度恒温晶振(OCXO)可以达到10-8ppm/年。
