肖特基（Schottky）二极管，又称肖特基势垒二极管（简称 SBD），它属一种低功耗、超高速半导体器件。最显著的特点为反向恢复时间极短（可以小到几纳秒），正向导通压降仅0.4V左右。其多用作高频、低压、大电流整流二极管、续流二极管、保护二极管，也有用在微波通信等电路中作整流二极管、小信号检波二极管使用。在通信电源、变频器等中比较常见。
一个典型的应用，是在双极型晶体管 BJT 的开关电路里面， 通过在 BJT 上连接 Shockley 二极管来箝位，使得晶体管在导通状态时其实处于很接近截止状态，从而提高晶体管的开关速度。这种方法是 74LS，74ALS，74AS 等典型数字 IC 的 TTL内部电路中使用的技术。
肖特基（Schottky）二极管的最大特点是正向压降 VF 比较小。在同样电流的情况下，它的正向压降要小许多。另外它的恢复时间短。它也有一些缺点：耐压比较低，漏电流稍大些。选用时要全面考虑。肖特基二极管一般用在电源次级输出整流上面。
作用还是整流，其优势是正向压降低，反向恢复时间快，所以整体损耗会比其他的二极管低很多。B5819W为集电极电流1A 基极电压40V的贴片肖特基管，1N5819为参数相同的插件式肖特基管，两个管只是封装不同。简单来说就是一个是贴片的 一个是插接件式的。
SBD具有开关频率高和正向压降低等优点，但其反向击穿电压比较低，大多不高于60V，最高仅约100V，以致于限制了其应用范围。像在开关电源（SMPS）和功率因数校正（PFC）电路中功率开关器件的续流二极管、变压器次级用100V以上的高频整流二极管、RCD缓冲器电路中用600V～1.2kV的高速二极管以及PFC升压用600V二极管等，
只有使用快速恢复外延二极管（FRED）和超快速恢复二极管（UFRD）。目前UFRD的反向恢复时间Trr也在20ns以上，根本不能满足像空间站等领域用1MHz～3MHz的SMPS需要。即使是硬开关为100kHz的SMPS，由于UFRD的导通损耗和开关损耗均较大，壳温很高，需用较大的散热器，从而使SMPS体积和重量增加，不符合小型化和轻薄化的发展趋势。因此，发展100V以上的高压SBD，一直是人们研究的课题和关注的热点。
肖特基二极管特性
1、肖特基二极管的正向压降比快恢复二极管正向压降低很多，所以自身功耗较小，效率高。
2、由于反向电荷恢复时间极短，所以适宜工作在高频状态下。
3、能耐受高浪涌电流。
4、以前的肖特基管反向耐压一般在200V以下，但现在最新技术可以做到高达1000V的产品，市场应用前景十分广阔。
5、目前市场上常见的肖特基管最高结温分100℃、125℃、150％、175℃几种（结温越高表示产品抗高温特性越好。即工作在此温度以下不会引起失效）。
肖特基二极管常见型号
1、肖特基它是一种低功耗、超高速半导体器件，广泛应用于开关电源、变频器、驱动器等电路，作高频、低压、大电流整流二极管、续流二极管、保护二极管使用，或在微波通信等电路中作整流二极管、小信号检波二极管使用。
2、肖特基二极管的结构肖特基二极管在结构原理上与 PN 结二极管有很大区别，它的内部是由阳极金属（用钼或铝等材料制成的阻挡层）、二氧化硅（SiO2）电场消除材料、N 外延层（砷材料）、N 型硅基片、N 阴极层及阴极金属等构成。
在 N 型基片和阳极金属之间形成肖特基势垒。
当在肖特基势垒两端加上正向偏压（阳极金属接电源正极，N 型基片接电源负极）时，肖特基势垒层变窄，其内阻变小；反之，若在肖特基势垒两端加上反向偏压时，肖特基势垒层则变宽，其内阻变大。
肖特基二极管分为有引线和表面安装（贴片式）两种封装形式。

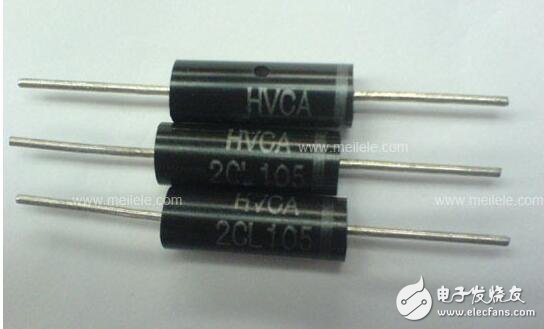

采用有引线式封装的肖特基二极管通常作为高频大电流整流二极管、续流二极管或保护二极管使用。它有单管式和对管（双二极管）式两种封装形式。
常用的有引线式肖特基二极管，1N5817、1N5819、MBR1045、MBR20200 等型号。也就是常说的插件封装。
肖特基二极管型号大全

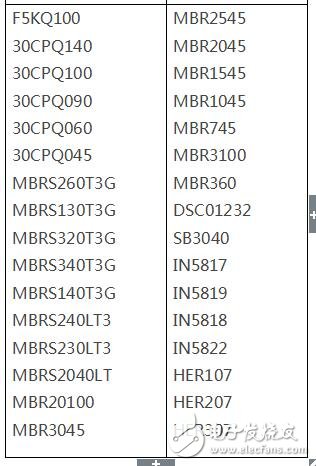

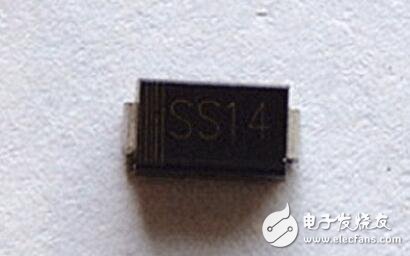

封装SMA:SS12、SS13、SS14、SS15、SS16、SS24、SS25、SS26、SS34、SS35、SS36
封装SMB：SS24、SS25、SS26、SS34、SS35、SS36M7、SB240-SR260、SR2100、SR340-SR360、SR3100、SR540-SR560、SR5100、1N4007、1N5819
