1n4148与1n5819区别


1n4148

1N4148是一种小型的高速开关二极管,开关比较迅速,广泛用于信号频率较高的电路进行单向导通隔离,通讯、电脑板、电视机电路及工业控制电路

特点

非常通用的一种高频开关二极管。包括DO35、LL34、SOD323、SOT23、0805封装均有。

75V反向耐压和150mA平均正向电流,非常适合一般场合做普通整流用。

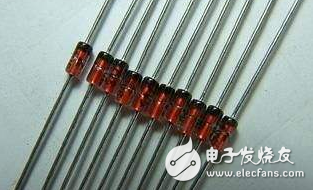

1n4148与1n5819区别

4pF的结电容和4nS的反向恢复时间足够满足多数场合使用。

非常易于获得,以及价格低廉,通用性极广的一个小信号高频二极管。

参数

二极管类型:高频小信号电流:正常正向电流 If:150mA ; 最大正向电流 Imax:300mA; 最大重复峰值电流 Ifs:450mA

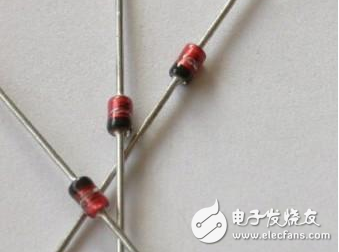

电压:最大重复峰值电压 Umax:100V; 最大连续反向电压 Urrm:75V; 最大#FormaTImgID_0#1N4148正向电压 Uf :1V

时间:反向恢复时间 trr :4ns

功率:最大功耗 Ptot:500mW

封装:玻璃封装:SOD-27(DO-35)

针脚数:2

外径:1.85mm

外部长度(高度):4.25mm

结温:最高结温 Tj :200℃

表面安装器件:轴向引线

1N4148和1N5819的区别:

高频、低压、大电流特性是1N5819二极管与普通二极管的不同点,它广泛被应用于开关电源、变频器、驱动器等电路,作高频、低压、大电流整流、续流、保护二极管使用。

1N5819的特点是速度超快(开关损耗低),正向压降特低(电压损耗低),不过反向耐压也低,通常少于60V,适用于低压(不高于12V)开关电源。

1N5819二极管的另一个用途是稳压,利用其反向特性。所以,耐压低,而电流又不大的时候,可以考虑用稳压管代替。

1N4148是点接触型的小电流高频开关二极管,速度高,不过工作电流才150mA,广泛用于信号频率较高的电路。

1N5819管的反向漏电比较大一点,但是电容小,速度快。但是还没1N4148快,毕竟1N4148的用途是高频检波,而不是整流。

1N4148和1N4007的区别:

■1N4148和1N4007在一般小电流(100mA以下,反向电压100V以下)、不重要场合可应急能互相替换,

■1N4148是小电流开关管,100V耐压,

■1N4007是整流管,1A-1000V.代用型号都很多的种类。

  1N5819

1N5819是一种二极管型号,属于肖特基二极管类型,有引脚数2个,峰值电流为25A,工作温度范围是-65°C~ +125°C。1N5819的金属硅交界处多数载流子传导。

  特性

1、塑料包有保险商实验室可燃性96V-02、金属硅交界处,多数载流子传导3、GUARDRING为过压保护低功率损耗,高效高电流能力,因为在低电压低正向压降高浪涌能力,高频逆变器,免费过网,并极性保护应用高温焊接保证

1n4148与1n5819区别

  参数

二极管类型:肖特基二极管

外径:2.7mm

正向压降:0.2V

正向平均可持续电流:1A

峰值电流:25A

表面安装器件:轴向引线

  1n4148与1n5819区别

高频、低压、大电流特性是1N5819二极管与普通二极管的不同点,它广泛被应用于开关电源、变频器、驱动器等电路,作高频、低压、大电流整流,续流、保护二极管使用。

1N5819的特点是速度超快(开关损耗低),压降特低(电压损耗低),不过耐压也低,通常少于60V,适用于低压(《=12V)开关电源。

普通二级管快恢复速度中,压降大,耐压高,适用于高压(》12V~1000V)开关电源。

1n4148与1n5819区别

1N4148是点接触型的小电流整流管,速度高,不过电流才50mA,1N5819二极管的另一个用途是稳压--利用反向特性。所以,耐压底,而电流又不大的时候,可以考虑用稳压管代替。

1N5819管的反向漏电比较大一点。但是电容小。速度快。但是还没1N4148快,毕竟人家的用途是高频检波,而不是整流。
