非纯电阻电路可用公式


非纯电阻电路介绍

非纯电阻电路就是在通电的状态下,有放热也有对外面做除内能外的其他形式的功的电路。

发电机,电动机,电风扇、电解槽等,除了发热以外,还对外做功,所以这些是非纯电阻电路。

电功计算只能用W=UIt=Pt. 电功率计算只能用P=UI=W/t. 电热用Q=I2Rt

交流电路中如果只有电阻,这种电路就叫做纯电阻电路。电灯,电烙铁,熨斗,等等,他们只是发热,到这里可能会有疑问,既然这些电子元件只是发热,那为什么电灯除发热外还发光呢?因为电灯的光能是从发热的热量转化而来,因此它们都是纯电阻电路。

常见的非纯电阻电路有远距离输电塔、电动机等等。

它们的功率的计算可用P=UI=W/t计算,电热可用Q=I2Rt计算。

非纯电阻电路可用公式

非纯电阻电路可用公式

1、P=UI (经验式,适合于任何电路)

2、P=W/t (定义式,适合于任何电路)

3、Q=I2Rt (焦耳定律,适合于任何电路)

4、P=P1+P2+…+Pn (适合于任何电路)

5、W=UIt (经验式,适合于任何电路)

6、P=I2R (复合公式,只适合于纯电阻电路)

7、P=U2/R (复合公式,只适合于纯电阻电路)

8、W=Q (经验式,只适合于纯电阻电路。其中W是电流流过导体所做的功,Q是电流流过导体产生的热)

9、W=I2Rt (复合公式,只适合于纯电阻电路)

10、W=U2t/R (复合公式,只适合于纯电阻电路)

非纯电阻电路电功及电功率问题

从能量转化的角度看,纯电阻电路是将电能全部转化为热能,即电功等于电热。纯电阻电路工作时W=Q。而非纯电阻电路是电流做功将电能主要转化为其他形式的能量,但还有一部分电能转化为了热能,此时电功大于电热。例如:在电动机转动、电铃、蓄电池(充电)等这些非纯电阻的电路中W〉Q。

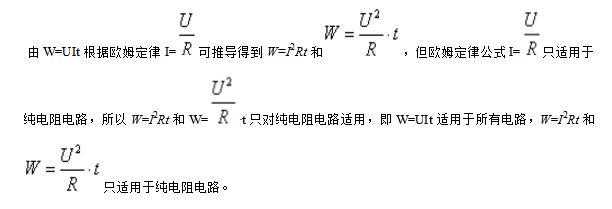

1、电功

非纯电阻电路可用公式

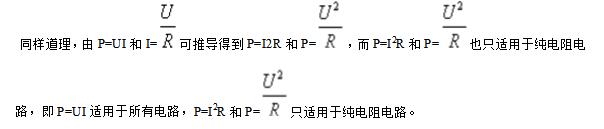

2、电功率

非纯电阻电路可用公式

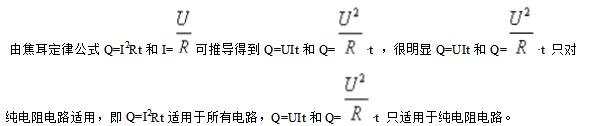

3、电热

非纯电阻电路可用公式

以电动机为例,同学们在遇到非纯电阻电路时,可牢记以下公式,解答所消耗的电能和产生的热能。电动机工作时所消耗的电能大部分转化为机械能,一小部分才转化为热能。因此,在计算电动机电路可用以下公式。

非纯电阻电路可用公式
