绝对的干货:无Y电容的EMI有源滤波器


是不是对无Y电容的EMI源滤波器感觉陌生又熟悉?其实很正常,这里一位工程师朋友刚好最近看了点EMI传导方面的资料有些想法,这里分享给大家。

最近看了点EMI传导方面的资料有些想法,只略懂皮毛这些想法可能并不实际。

典型EMI滤波器电路

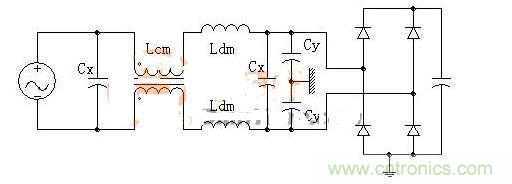

图1 典型EMI滤波器电路如图1是一个典型EMI滤波电路其中差模干扰主要由Cx电容和Ldm电感消除,共模干扰主要由Cy电容和Lcm电感来消除。对于差模滤波,其电路是一个CLC型无源滤波器,这里引入无桥PFC电路将差模电感同时用做电路的主电感这样可实现一个可控的有源差模滤波器,见图2。

 有源差模EMI滤波器

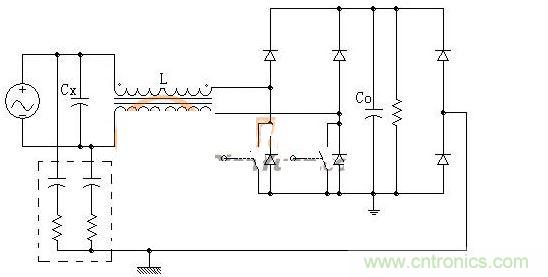

图2 有源差模EMI滤波器这里将差模干扰源叠加到输入电源中视为总的输入电源,因PFC电路有控制输入电流的能力不仅可以抑制差模干扰还可将差模干扰源的能量也转换到输出电容Uo上。对于共模滤波,其电路是一个LCC型无源滤波器,由于Y电容一端要接外壳一般要求Y电容漏电流不能太大这就限制了Y电容的容量。参考图2的差模滤波桥结构为共模信号也搭建一个桥结构,见图3只需多加两个二极管。

无Y电容的共模滤波器

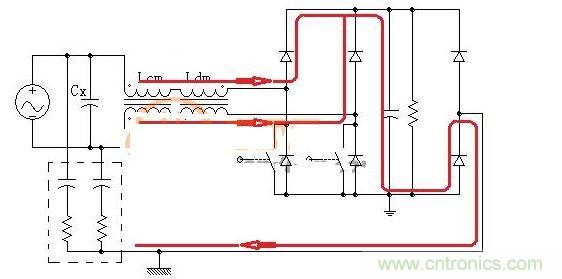

图3 无Y电容的共模滤波器同图2的差模滤波原理一样共模干扰信号也将转换为输出能量,差模电感和共模电感可公用一个磁芯这样就能实现共模滤波的有源控制,见图4。

无Y电容的EMI有源滤波器

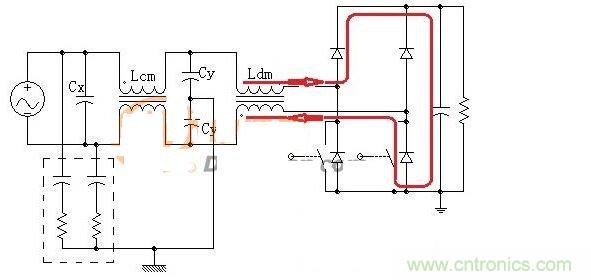

图4 无Y电容的EMI有源滤波器对于滤波电路作用个人理解就是在干扰信号来之后(包括输入端和输出端)让滤波电感尽快的恢复初始状态为下一次干扰信号的到来做准备,采用源滤波可以让这个恢复速度达到最快,图4这个电路中的后级Cx电容和Cy电容都为输出电容Co其容值较大EMI滤波效果也应当较好,原Cy电容的漏电流现变为二极管的反向漏电流不再受电容大小制约了。
