Intersil推出新型数字电源监测器ISL2802x

Intersil公司日前宣布，推出支持0V~60V宽输入共模电压范围的ISL2802x系列数字电源监测器。ISL2802x系列有三款产品，这些高集成度的器件提供包括全功能双向检测、电源侧和接地侧的数字电流检测和电压监控在内的一系列功能，通过一个I2C接口与主控联接，集成的16位模/数转换器(ADC)可实现高精度的测量。ISL2802x数字电源监测器具有极小管脚数量和封装，以及超宽的工作温度范围，是通讯、工业及消费电子应用设计中的理想选择。

电流、电压和功率检测是电子器件实时监控的基础，并对电源系统的安全可靠工作至关重要。运用简单的运算放大器和电流检测放大器也可以完成这些功能，但需要复杂的模拟设计，同时提供的实时系统信息有限。通过关键的架构创新，Intersil的ISL2802x数字电源监测器集成了许多常见的电子功能模块，很高的集成度来简化系统的设计，同时保持了检测的高精度性能。

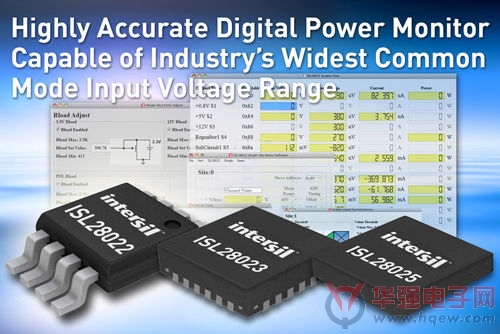

ISL2802x系列由三款独特产品组成，ISL28023是一款兼容PMBus的全功能数字电源监测器，在一个芯片上集成了多个模拟比较器、一个稳压器、一个数/模转换器(DAC)和一个低压辅助通道。ISL28025是一款高精度数字电源监测器，带有多个集成模拟比较器和一个集成稳压器。

ISL28023/5的集成模拟比较器允许对输入进行连续监测，这带来了极快的响应时间(500nS)，可支持实时报警功能，以便在需要时快速关断系统。ISL28022是一款高效数字电源监测器，非常适用于对成本要求较高的设计应用场合。

ISL2802x系列可通过集成的16位固有分辨率sigma-delta模/数转换器(典型增益误差 = +/- 0.05%)在宽输入共模电压范围(0V - 60V)内提供高精度测量，向设计工程师提供在有线、无线和数据基础设施应用中常常需要的一定设计余量。此外，-40℃至125℃的宽温度范围可提供更大的设计灵活性。

“我们采用了最佳的电流感测放大器技术，增加了数字电源监测功能，以提供可靠和高度精确，但使用简单的数字电源监测器系列”，Intersil公司精密产品副总裁Philip Chesley表示，“客户可在简化其设计任务的同时获得各种先进特性带来的所有好处。”

特性和规格

●电源电压监测上限为60V

●通过I2C接口提供数字输出，兼容PMBus和SMBus

●I2C工作电压低至1.2V

●3V - 5.5V工作电压，平均电流消耗只有800μA

●用户自定义报警门限值(OV,OC,UV)

●集成8位电压输出余量数/模转换器

●内置3.3V稳压器

●用于监测附加通道上的电流和电压的辅助通道

●通过增加一个二极管可将辅助通道配置为外置温度传感器

●实时警告(500ns响应时间)

●平均精度为+1C的内置温度传感器

●宽工作温度范围(-40℃至125℃)
