三星贴片电容编码规则


三星贴片电容规格对照表

三星贴片电容编码规则

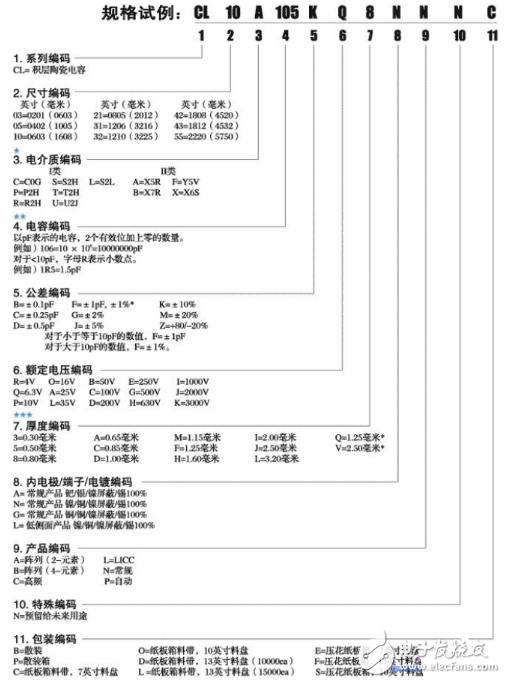

三星电容编码识别

你看盘子的料号如下对比:

例如:

CL 03 B 104 K Q 8 N N N C

1 2 3 4 5 6 7 8 9 10 11

1 、系列编码:

CL=积层陶瓷电容

2 、尺寸编码

03=0201(0603) 21=0805(2012) 42=1808(4520)

05=0402(1005) 31=1206(3216) 43=1812(4532)

10=0603(1608) 32=1210(3225) 55=2220(5750)

14=0504(1410) 01=0306(0816) 12=0508(1220)

3 、介质

I类 II类

C=C0G S=S2H L=S2L

P=P2H T=T2H

R=R2H U=U2J

A=X5R F=Y5V

B=X7R X=X6S

4 、容量

电容容量用三位数表示,前面两位为有效数字,第三位为有效数字后“O”的位数

如:104 = 1 00000 (单位pF)

如果中间一位为R 则表示“。”

如:4R7 = 4.7pF

5 、电容的误差:

B=±0.1pf F=±1pf±1% K=±10%

C=±0.25pf G=±2% M=±20%

D=±0.5pf? J=±5% Z=+80/-20%

6 、额定电压

R=4V O =16V B =50V E = 250V I = 1000V

Q=6.3V A =25V C=100V G = 500V J = 2000V

P =10V L =35V D =200V H = 630V K= 3000V

7 、厚度:

3=0.30毫米 A=0.65毫米 M=1.15毫米 I=2.00毫米 Q=1.25毫米

5=0.50毫米 C=0.85毫米 F=1.25毫米 J=2.50毫米 V=2.50毫米

8=0.80毫米 D=1.00毫米 H=1.60毫米 L=3.20毫米

8 、内电极

A=常规产品 钯/银/镍屏蔽/锡 100%

N=常规产品 镍/铜/镍屏蔽/锡 100%

G=常规产品 铜/铜/镍屏蔽/锡 100%

L=低侧面产品 镍/铜/镍屏蔽/锡 100%

9、 产品编码

A =阵列(2-元素) L =LICC

B =阵列(4-元素) N =常规

P =自动 C=高频

10、 特殊编码

11 、包装编码

B=散装 O=纸版箱料带,10英寸料盘 E=压花纸版箱,7英寸料盘

P=散装箱 D=纸版箱料带,13英寸料盘(10000ea) F=压花纸版箱,13英寸料盘

C=纸版箱料带,7英寸料盘 L=纸版箱料带,13英寸料盘(15,000ea) S=压花纸版箱,10英寸料盘
