维修达人:拆解维修48V电动车充电器


到了夏天,雨水总是分外的充足。不知不觉的可能自己的电动车就不动了诶,一看,原来是充电器坏了啊。这对于我们这些骑车上班的人来说,无异于是晴天霹雳啊!公交车挤不上去,走路又太远,这可如何是好?别慌!今天小编就告诉你怎么去维修自己的爱车,让你出行无忧!

拆开后发现烧毁不少地方:进线电路板铜箔烧毁2处,14007整流二极管坏了4个,贴片电阻270坏。还有4个并联的2Ω贴片电阻坏,场效应管坏。全部予以更换后测量输出电压56V修理完毕。

充电器内部元件

维修达人:拆解维修48V电动车充电器

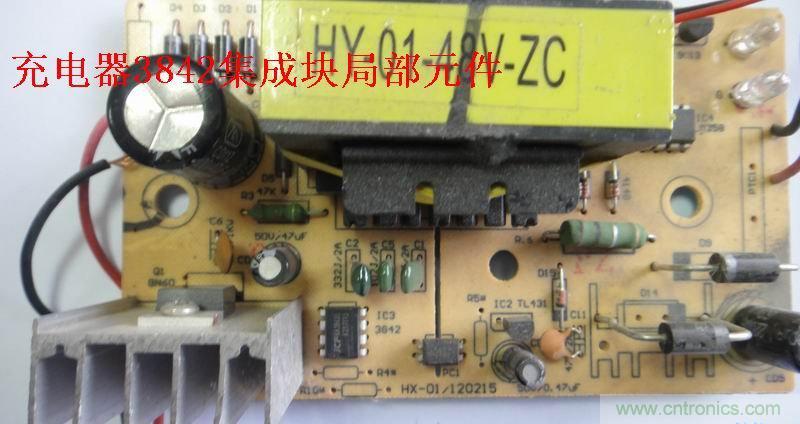

充电器3842集成块局部元件

维修达人:拆解维修48V电动车充电器

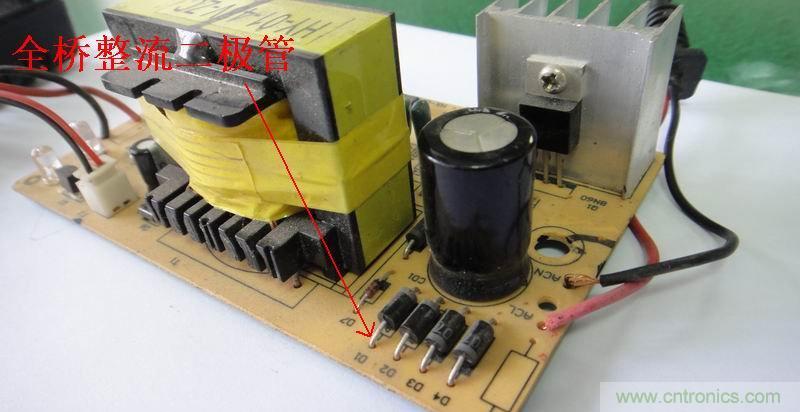

全桥整流二极管

维修达人:拆解维修48V电动车充电器

电路板反面部分烧毁。1个2欧姆贴片电阻被烧毁。电源进线电路板铜箔 炸断。

维修达人:拆解维修48V电动车充电器

4个电阻烧毁后放大,后用0.5-2W电阻代替

维修达人:拆解维修48V电动车充电器

4个4007二极管全部报销

维修达人:拆解维修48V电动车充电器

270电阻报销,组织27欧姆,3842集成块。

维修达人:拆解维修48V电动车充电器

铜箔炸毁处飞溅,要更换4个二极管。

维修达人:拆解维修48V电动车充电器

高压部分损坏处放大

维修达人:拆解维修48V电动车充电器

损坏元件全家福!场效应管被打磨了,用6N70替代。
