拆解华为P20 Pro:后置三摄都有硬件级光学防抖


根据华为的官方说法,只有最小的那颗8 MP长焦镜头带有OIS光学防抖功能,其他的都是基于麒麟神经网络处理单元实现,但从拆出来的零件来看,三颗相机在硬件上都有支持光学防抖的可能……

华为P20/P20 Pro自发布以来,国内外媒体均对其在拍照效果方面出色的表现赞扬,这台设备包含了大量的高科技——三颗摄像头,外加上一颗前置24MP摄像头——一颗位于异形屏之下的摄像头。消费者也十分期待国内上市时第一时间上手体验,那么这款热门的神机里面有什么呢?我们也一起看看!在了解之前也可以先看看同时发布的无线充产品:《拆解华为保时捷设计快充无线充电器:凭啥能卖699?

拆解华为P20 Pro:后置三摄都有硬件级光学防抖

近日,国外知名拆解网站iFixit对华为P20 Pro进行了深度拆解,有趣的是,尽管官方曾表示只有 800 万像素的远焦镜头配备了防抖,但 iFixit 拆解发现,该机的后置三摄都包含了光学防抖。对此,华为官方暂未回应外媒的置评请求。

拆解华为P20 Pro:后置三摄都有硬件级光学防抖

让我们来快速浏览下它的配置吧:

• 6.1英寸OLED触控屏,分辨率2240X1080,长宽比为18.7:9

• 八核麒麟970 CPU配以Mali-G72 MP12 GPU辅以专用NPU

• 后置莱卡三摄,分别为40 MP+8 MP+20 MP,光圈为ƒ/1.8+ƒ/2.4+ƒ/1.6

• 24 MP(并没有打错哦)ƒ/2.0 光圈前置摄像头

• 128 GB存储以及6 GB RAM

另外P20的“三围”为155 X 73.9 X 1.8毫米(6.10 X 2.91 X 0.31英寸)以及180克的体重。

拆解华为P20 Pro:后置三摄都有硬件级光学防抖

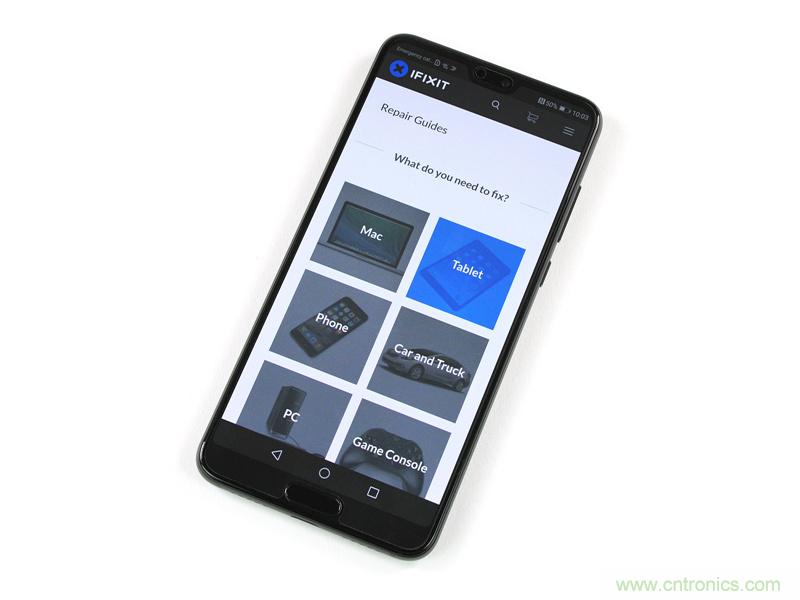

与三星不同,华为选择了在摄像头与听筒周围安置屏幕的异形屏设计,也就是老罗发布锤子新机时嘲讽的“一坨翔一样的刘海屏”。总的来说,P20 Pro对这块缺口的处理还是比较巧妙的,EMUI 可以选择将顶部缺口“隐藏”。

拆解华为P20 Pro:后置三摄都有硬件级光学防抖

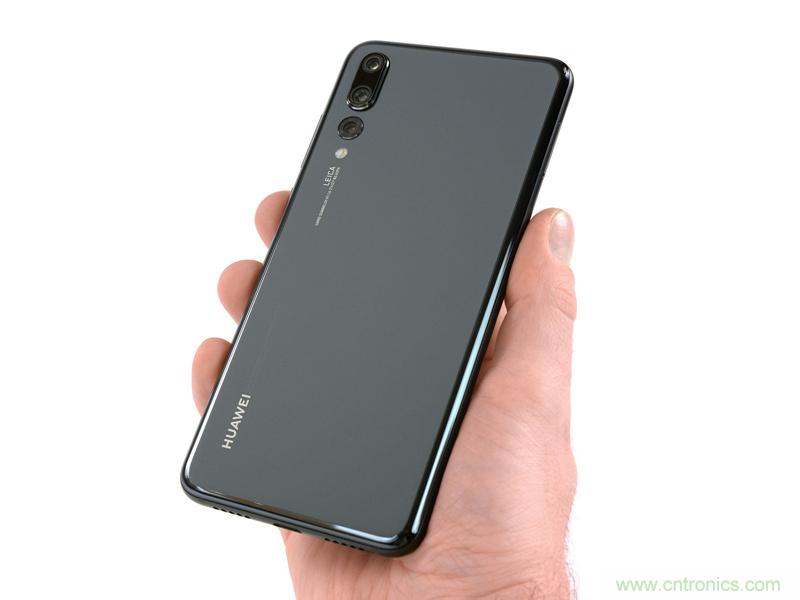

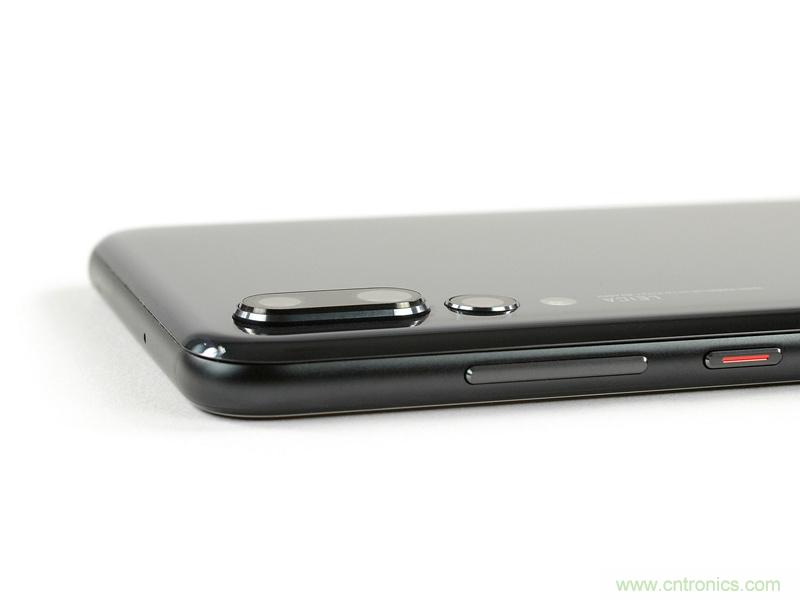

异形屏并非是华为从苹果那舶来的唯一设计,同时它还参照了iPhone X风的1.4 mm凸起双摄平台以及一个iPhone 6风格的摄像头“按钮”。

拆解华为P20 Pro:后置三摄都有硬件级光学防抖

P20延续了上一代的双摄,40 MP与8 MP摄像头的组合能获得3倍的光学变焦,而20 MP的黑白摄像头则能带来更多的细节与解析力。

拆解华为P20 Pro:后置三摄都有硬件级光学防抖

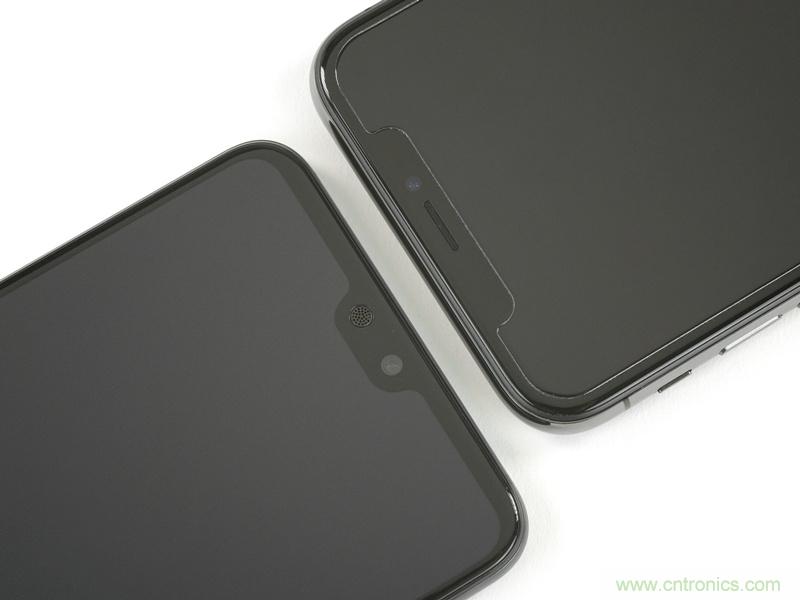

由于P20 Pro的“额外”摄像头都位于背面,并且它并不需要 Face ID的基础硬件,故而其屏幕缺口大小会小于iPhone X。

拆解华为P20 Pro:后置三摄都有硬件级光学防抖

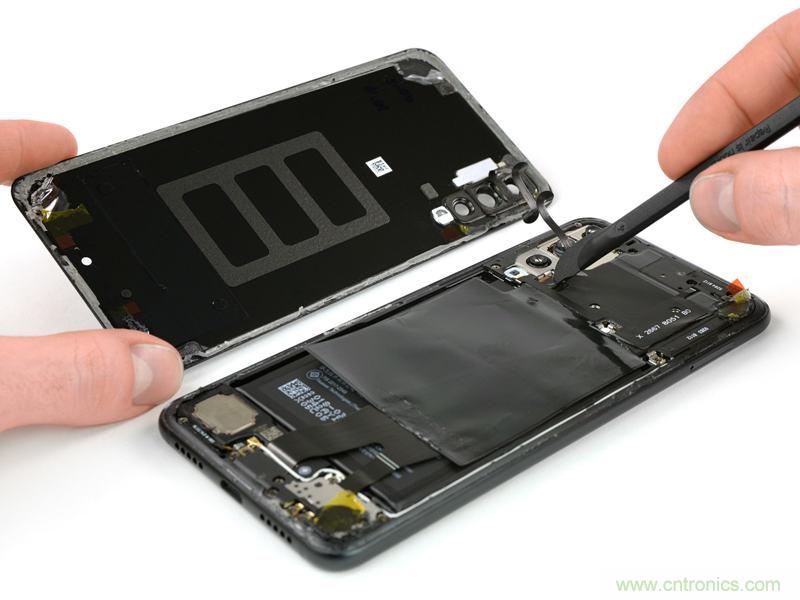

接下来开始拆机。虽然背部没有指纹识别,但在拆除背板的时候还是弄断了一根线,看起来华为选择将激光对焦传感器安装在背板上,以便其能堆叠在摄像头之上。

拆解华为P20 Pro:后置三摄都有硬件级光学防抖

这是NFC天线而不是无线充电线圈,iFixit觉得这种玻璃背板的设计只是为了美观,同时为了更容易碎裂...

拆解华为P20 Pro:后置三摄都有硬件级光学防抖

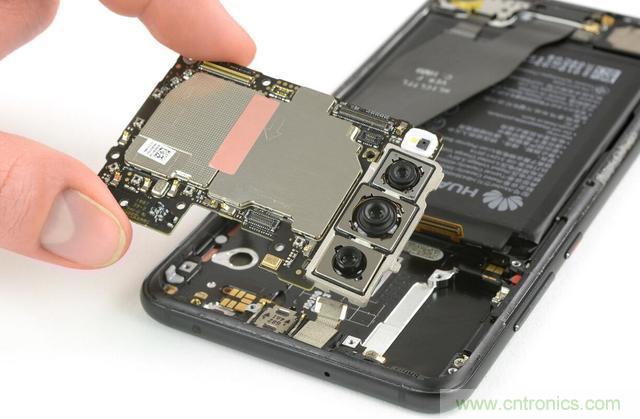

最后,我们看到了这台机器的主板,华为再一次地坚持着其一贯以来的小主板设计,让他比其他一些安卓机拥有更宽敞的电池位置。后置三摄则被设计成了一个模块,并紧紧地连接到主板上,而闪光灯模块则被其拖拽着

拆解华为P20 Pro:后置三摄都有硬件级光学防抖

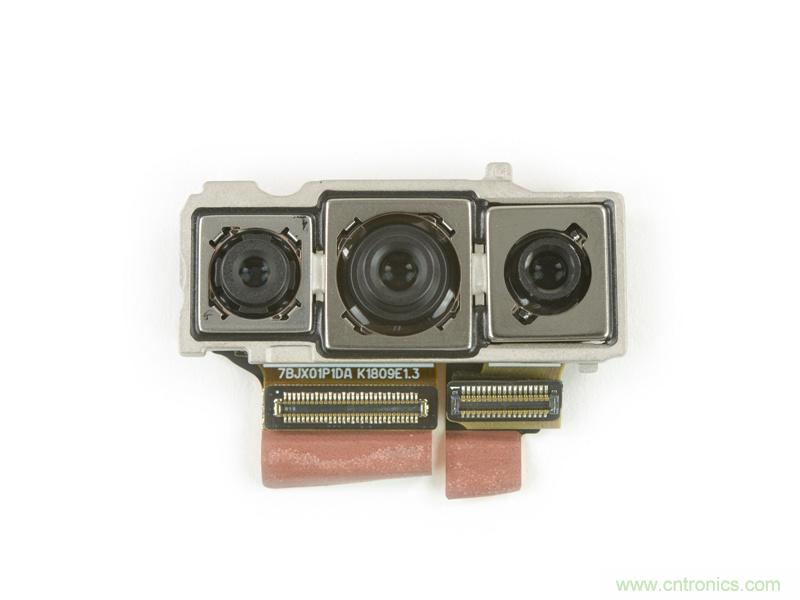

后置三摄只设计了两条排线—主摄像头与黑白摄像头共享一条排线,而长焦摄像头则拥有一条单独的排线。P20 Pro可能没有花哨的双光圈镜头,但它可以进行激光对焦,也就是快速对焦。根据华为的官方说法,只有最小的那颗8 MP长焦镜头带有OIS光学防抖功能,其他的都是基于麒麟神经网络处理单元实现,如预测焦点功能,能达到超过19种不同的场景设置以及诸如焦外成像的滤镜效果。但从拆出来的零件来看,三颗相机在硬件上都有支持光学防抖的可能,只是华为可能出于其他考虑,所以把功能给封印了。

主 RGB 摄像头使用了1/1.7英寸的传感器(作为对比,iPhone X使用了1/2.9英寸,Galaxy S9+使用了1/2.55英寸)最高ISO为102,400,可用于夜间地平线拍摄以及派对记录。

拆解华为P20 Pro:后置三摄都有硬件级光学防抖

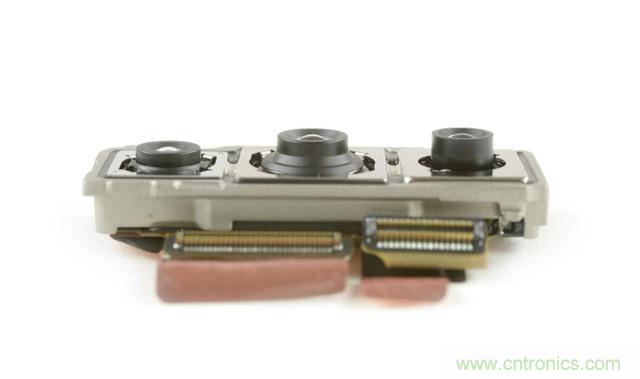

从侧面我们能比较出三者的高度。左侧:20 MP(黑白摄像头 ƒ/1.6),中间: 40 MP (主摄像头 ƒ/1.8),右侧:8 MP (长焦摄像头 ƒ/2.4)

拆解华为P20 Pro:后置三摄都有硬件级光学防抖

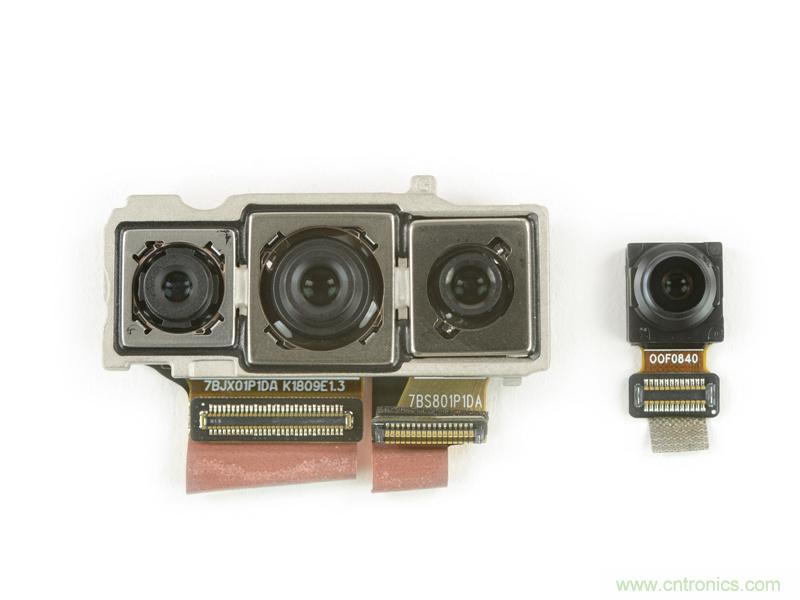

最后我们将四只眼睛排列于一线观察,包括P20 Pro那颗“只有“”24 MP像素的前置摄像头。记住这几颗摄像头,他们让三星仅仅在智能手机相机排行榜上待了不到一个月,就被华为拉下马。但更加难以置信的是,谷歌Pixel 2依然仅凭借着单摄保持着第五名的排名。

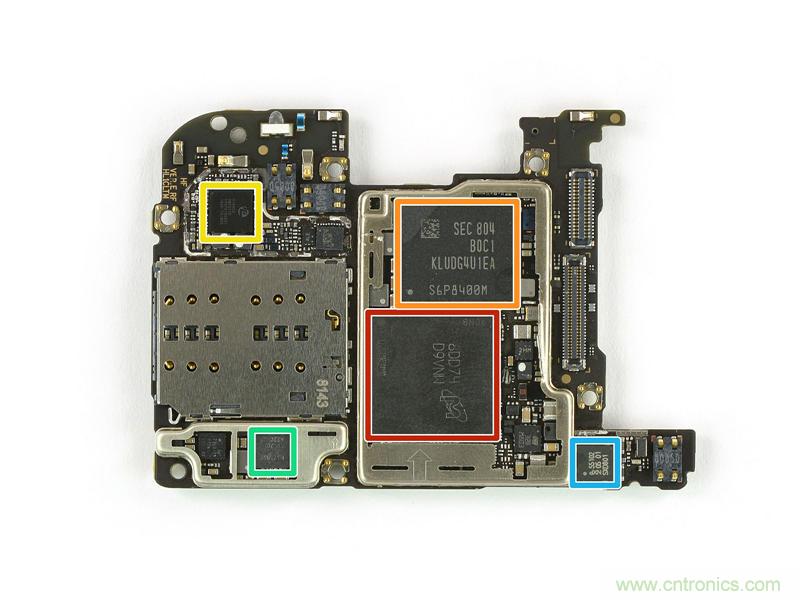

主板正面上的芯片一览:

拆解华为P20 Pro:后置三摄都有硬件级光学防抖

红色:镁光(Micron)MT53D768M64D8WF-053 WT:D 6 GB LPDDR4 SDRAM封装于麒麟(Kirin)970 SoC 橙色:三星(Samsung)KLUDG4U1EA-B0C1 128 GB V-NAND闪存 黄色:海思半导体(HiSilicon)Hi6403-GWCV110音频IC 绿色:德州仪器(Texas Instruments)BQ25895 I2C 充电控制模块 蓝色:恩智浦半导体(NXP)55102 PN548 NFC控制器

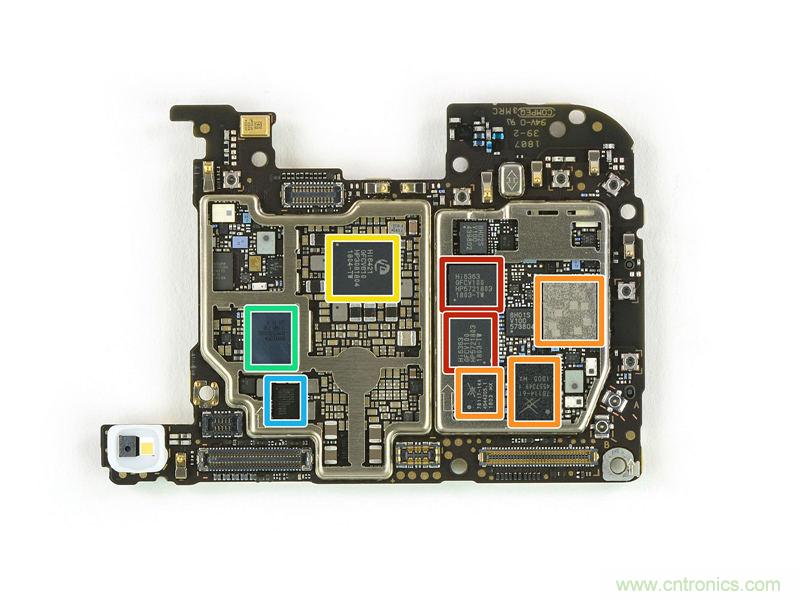

主板背面上的芯片一览:

拆解华为P20 Pro:后置三摄都有硬件级光学防抖

红色:海思半导体(HiSilicon)Hi6363-GFCV100射频收发模块 橙色:Skyworks 78113-14,78114-61以及78117-4A Skyone前端LTE模块 黄色:海思半导体(HiSilicon)Hi6421-GFCV810电源管理IC 绿色:赛普拉斯(Cypress)BCM43596 Wi-Fi及蓝牙模块 蓝色:海思半导体(HiSilicon)Hi6423-GWCV100电源管理IC。

拆解华为P20 Pro:后置三摄都有硬件级光学防抖

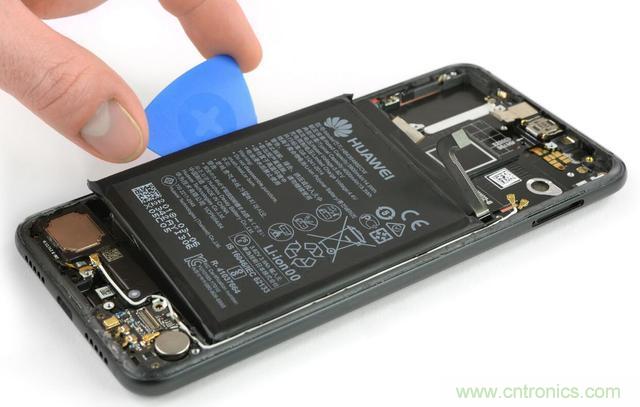

这款手机的电池可谓是重量级产品—4000 mAh,3.82 V,提供最高15.28Wh能量。这电池的参数远超三星Galaxy S9+的13.48Wh,以及iPhone X的10.35Wh,与其亲戚Mate 10 Pro差不多,但优化的好坏将大大影响电池效率。

拆解华为P20 Pro:后置三摄都有硬件级光学防抖

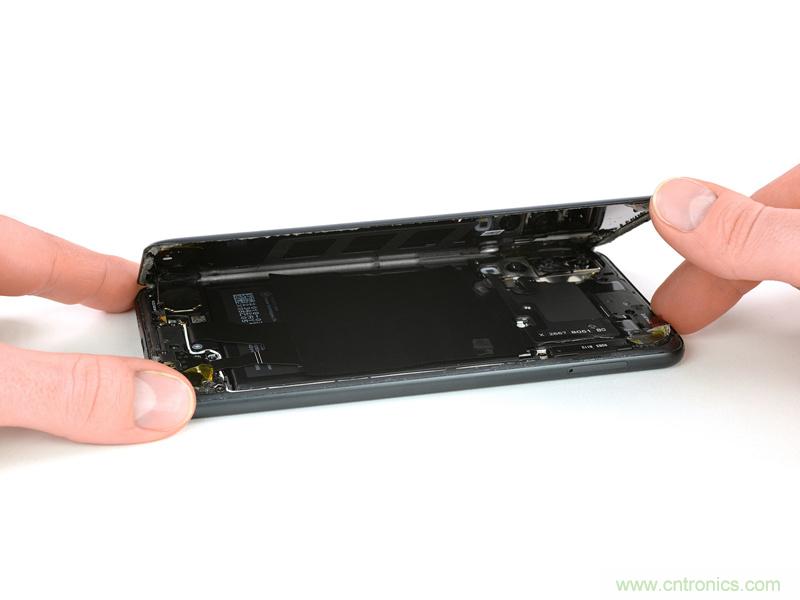

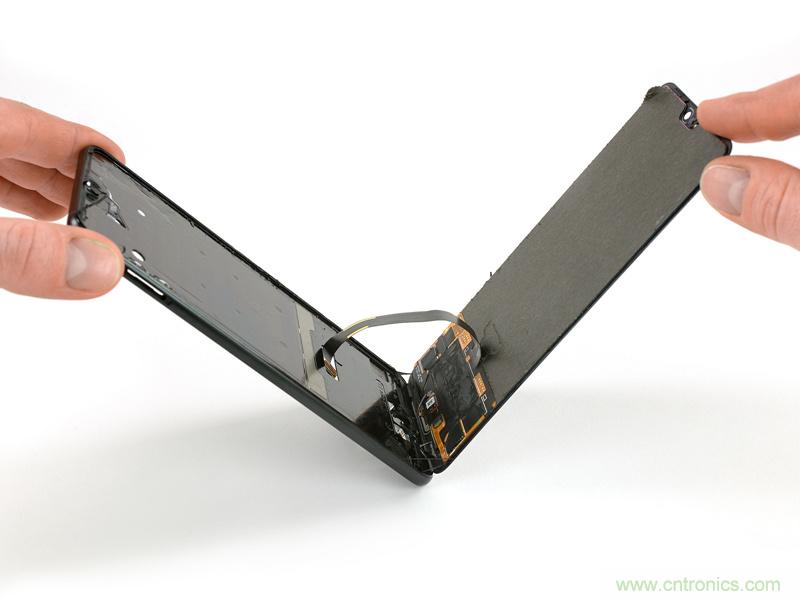

把显示屏和机身分离,但他们之间还连着一根电缆。

拆解华为P20 Pro:后置三摄都有硬件级光学防抖

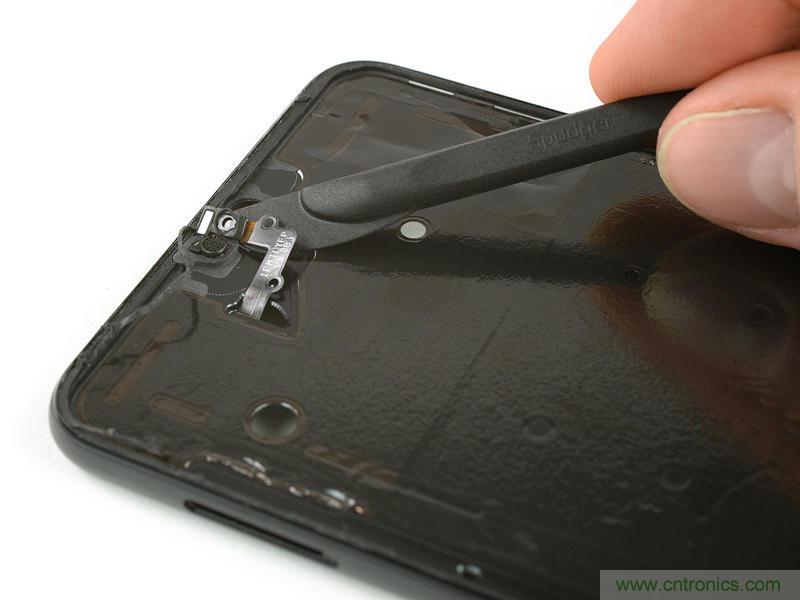

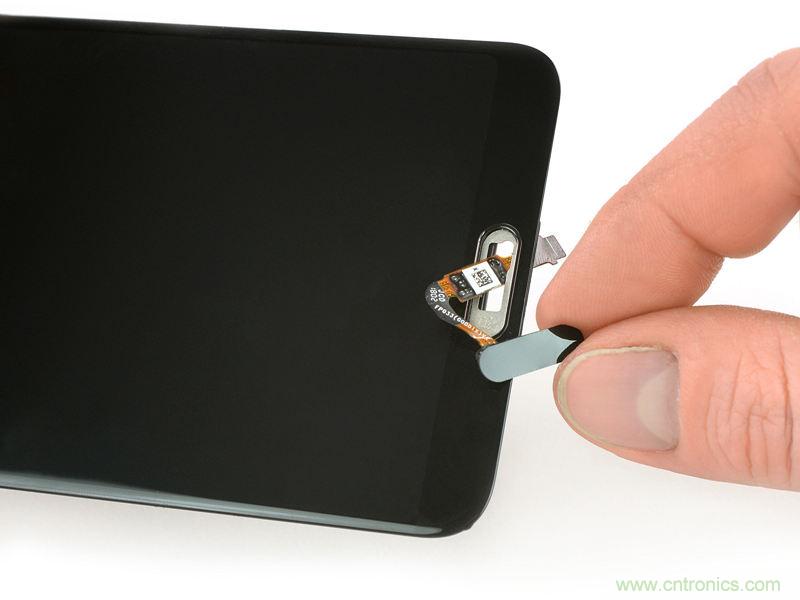

拆下home键、距离传感器和环境光传感器。

拆解华为P20 Pro:后置三摄都有硬件级光学防抖

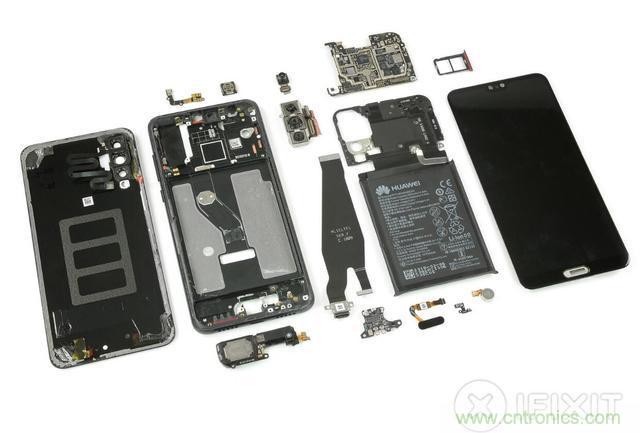

是时候结束了!最后撇一眼二郎神,啊不,P20 Pro吧!

拆解华为P20 Pro:后置三摄都有硬件级光学防抖

iFixit 最终对华为 P20 Pro的可修复评估得分只有 4 分(满分 10 分最易修复),与三星 Galaxy S9 / S9+ 相当。iFixit 指出,尽管 P20 采用了模块化、可单独替换的组件、也能够更换电池,但操作费时费力、此外前后玻璃的破碎风险也很高。更换屏幕至少需要两层粘合剂,以及一些拆卸工作。

相比之下,iPhone X 为 6 分。当然,iFixit 的评分标准参考了电池灯零部件的替换难易、以及外壳和玻璃的易碎程度。
