什么是有源晶振?|有源晶振性能优势解析



一直在通信、工业、医疗、新能源光伏、汽车等领域扮演重要角色的有源晶振,它不仅具有广泛的用途,而且相对无源晶振,它更是工程师心中的“白月光”,让我们快速的了解一下吧。




有源晶振-快问快答


01快速了解有源晶振

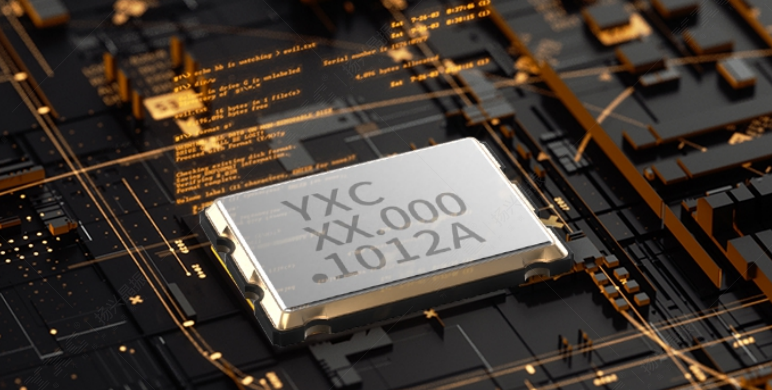

有源晶振也叫作晶体振荡器,简单来说,有源晶振自己供上电就能输出振荡信号;无源晶体必须额外增加电路才能振荡起来。


02完整的振荡器构成


有源晶振有4只引脚,是一个完整的振荡器,里面除了石英晶体外,还有晶体管和阻容元件。有源晶振内部构成:金属上盖+镀银电极(石英晶片)+IC+陶瓷基座+焊盘。


03频率信号更加稳定


有源晶振不需要DSP的内部振荡器,频率信号较稳定。恒温有源晶振(OCXO), 温补有源晶振(TCXO),以及压控有源晶振(VCXO)等可以减少温度和其他因素对振荡器的频率的影响。


04连接简单避免干扰


连接方式相对简单(主要是做好电源滤波,通常使用一个电容和电感构成的PI型滤波网络,输出端用一个小阻值的电阻过滤信号即可),不需要复杂的配置电路。效避免了外部电容匹配不好造成频率偏移的问题,同时也在很大程度上减少了电路板杂散信号对它的干扰。




有源晶振-性能优势


对于时序要求敏感的应用,还是有源的晶振好,因此可以选用比较精密的晶振,甚至是高档的温度补偿晶振。


从性能和电路匹配上来说,有源晶振的优势还是很明显的,有源晶振型号种类多,每个种类的都有其优势,我们一起来看看。


温度补偿晶体振荡器(TCXO)优势:具有开机特性好、功耗低、频率-温度稳定性高等特点。广泛应用于各种通信、导航、雷达、卫星定位系统、移动通信、程控电话交换机、各类电子测量仪表中。


普通晶体振荡器(SPXO)优势:频率精度10^(-5)~10^(-4)量级,标准频率1—100MHZ,频率稳定度是±100ppm。SPXO没有采用任何温度频率补偿措施,价格低廉,应用作微处理器的时钟器件。


压控晶体振荡器(VCXO)优势:频率精度是10^(-6)~10^(-5)量级,频率范围1~30MHz。低容差振荡器的频率稳定度是±50ppm。通常用于锁相环路。


压控温补振荡器(VC-TCXO)优势:频率精度达到10^(-7)~10^(-6)量级,频率范围1~60MHz,频率稳定度为±1~±2.5ppm,封装尺寸从30×30×15mm至11.4×9.6×3.9mm。广泛应用于手持电话、蜂窝电话、双向无线通信设备等。
