圣邦微:超快瞬态响应的同步降压转换器SGM61012/SGM61022


SGM61012/SGM61022是一颗低压同步降压型DC-DC转换器芯片,采用了圣邦微电子全新研发的AHP-COT(Adaptive Hysteresis and Pseudo-Constant On-Time Control)架构(专利审查中),具有超快的负载或线电压瞬态响应特点。

为了适应电池供电及功耗敏感型系统的应用,SGM61012/SGM61022可选取深睡模式从而有效降低系统待机功耗。将MODE逻辑置为“高”,芯片在极轻载或空载时自动进入深睡模式(Deep Sleep Mode),典型静态工作电流为9μA。置MODE为逻辑低,进入节能模式(Power-Save Mode),典型静态工作电流为25μA。即使在深睡模式中,SGM61012/SGM61022依然拥有超快瞬态响应的优秀表现。

SGM61012/SGM61022支持2.3V至5.5V电压输入和0.5V至4V电压输出,最大持续输出电流分别可以达到1.2A和2A,输出电压精度全温度下低于±2.7%。芯片内置了实时过温保护功能和逐周期最大电流检测功能,可在短路和过载情况下起到安全有效的保护。

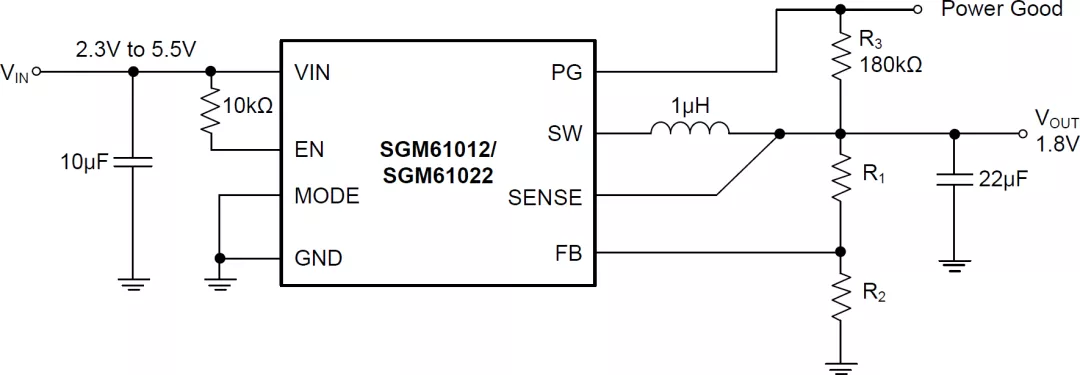

图1 SGM61012/SGM61022典型应用电路

图1 SGM61012/SGM61022典型应用电路

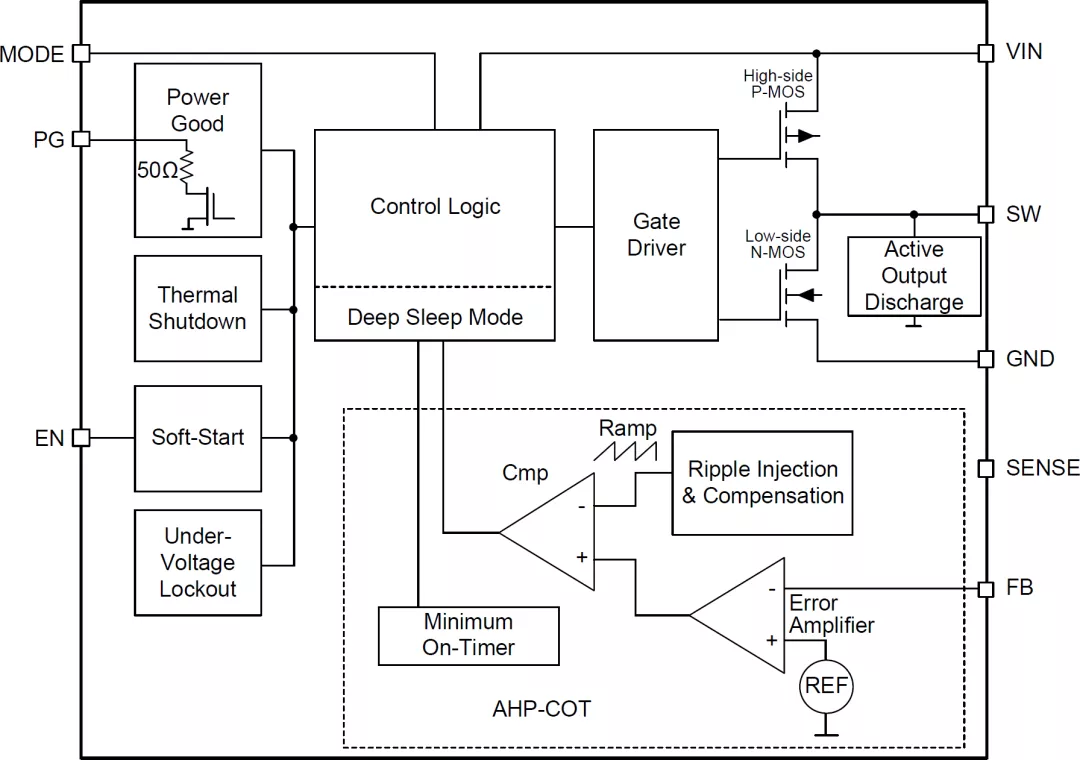

图2 SGM61012/SGM61022架构简图

图2 SGM61012/SGM61022架构简图

典型特征

  • AHP-COT架构,超快速瞬态响应;
  • 2.3V至5.5V宽输入电压范围;
  • 集成119mΩ和80mΩ MOSFET,用于1.2A/2A连续输出电流;
  • 关断电流小于1μA;
  • 节能模式典型静态电流25μA,深睡模式典型静态电流9μA;
  • 轻载工作于自动降频的非连续导通模式(DCM),中高负载工作于2MHz的连续导通模式(CCM);
  • 随负载变化可以实现脉宽调制(PFM)与脉冲频率调制(PWM)平滑过渡;
  • 100%的占空比开启功率管;
  • 内部环路补偿;
  • 2.8A/3.5A高侧MOSFET的过流保护;
  • +160℃过温保护;
  • -40℃至+125℃工作温度范围;
  • TDFN-2×2-8AL绿色封装。

核心特点

AHP-COT控制架构实现超快的负载瞬态响应,保证VOUT较小的电压降。

图3 SGM61012 5mA-1A及50mA-1A负载瞬态响应波形

图3 SGM61012 5mA-1A及50mA-1A负载瞬态响应波形

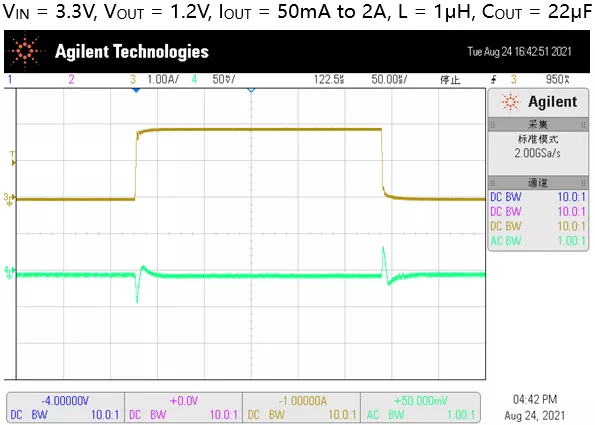

图4 SGM61022 5mA-2A及50mA-2A负载瞬态响应波形

图4 SGM61022 5mA-2A及50mA-2A负载瞬态响应波形

图4 SGM61022 5mA-2A及50mA-2A负载瞬态响应波形

AHP-COT控制架构也能实现超快的线电压瞬态响应,保证VOUT较小的电压降。

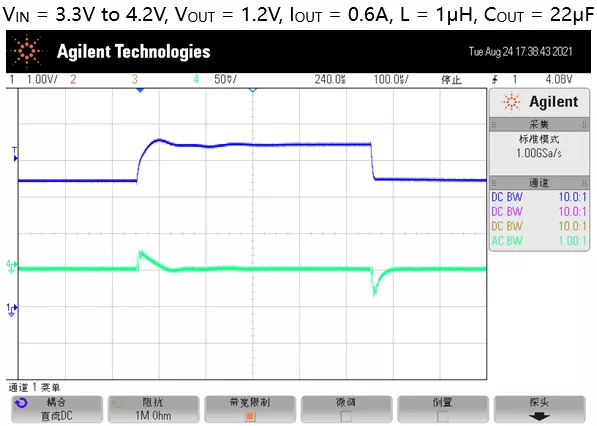

图5 SGM61012/SGM61022超快的线电压瞬态响应

图5 SGM61012/SGM61022超快的线电压瞬态响应

稳定的系统工作状态无论在CCM还是在DCM中都能保证较小的输出电压纹波。

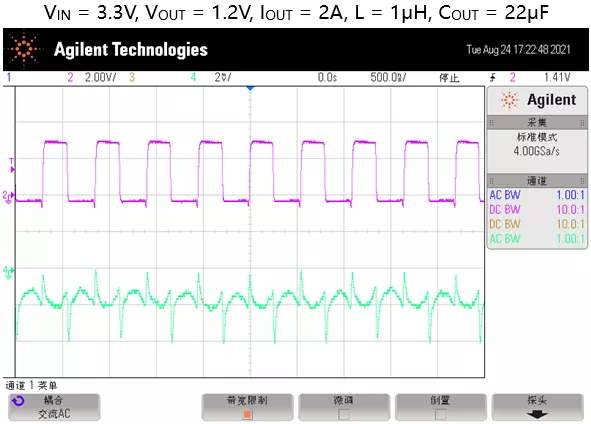

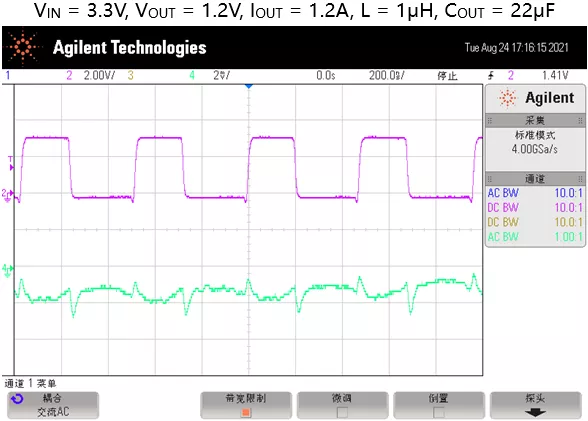

图6 SGM61012/SGM61022 CCM

图6 SGM61012/SGM61022 CCM

图6 SGM61012/SGM61022 CCM

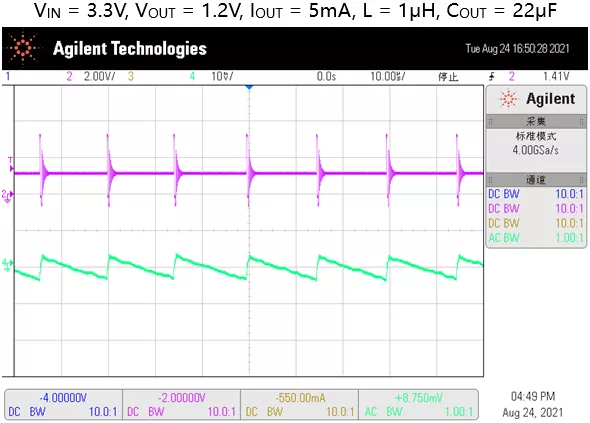

图7 SGM61012/SGM61022 DCM

图7 SGM61012/SGM61022 DCM

理想的工作效率。

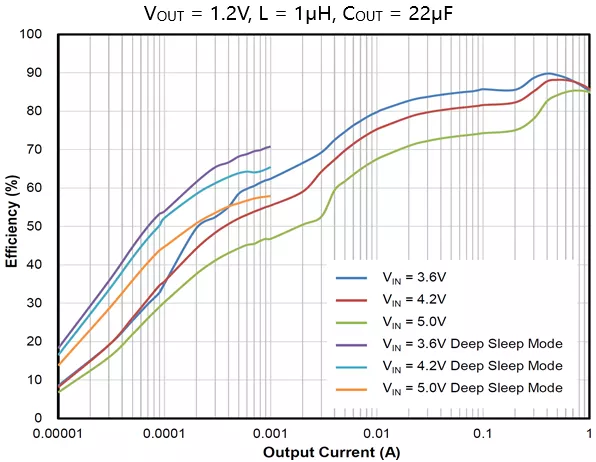

图8 SGM61012/SGM61022不同条件下的效率表现

图8 SGM61012/SGM61022不同条件下的效率表现

当负载渐变时,可实现轻载PFM模式与中等负载PWM模式的平滑过渡,可始终保持较小的输出电压纹波。

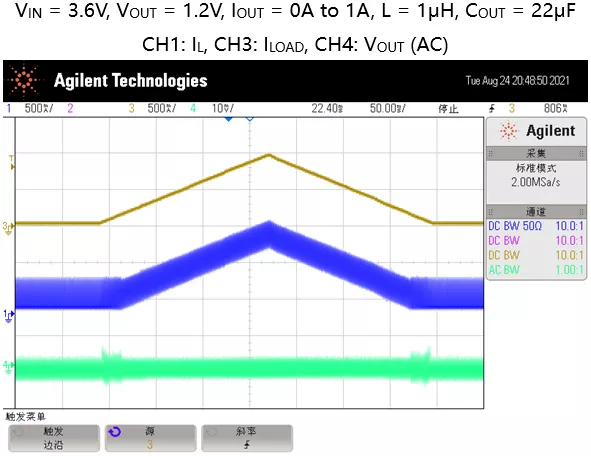

图9 SGM61012/SGM61022 PFM模式与PWM模式切换

图9 SGM61012/SGM61022 PFM模式与PWM模式切换
