如何减少Wi-Fi搭载设备内的噪声问题?


品慧电子讯移动热点是Wi-Fi联盟制造商的商标做为产品的品牌认证,是一个创建于IEEE 802.11标准的无线局域网技术。基于两套系统的密切相关,也常有人把Wi-Fi当做IEEE 802.11标准的同义术语。“Wi-Fi”常被写成“WiFi”或“Wifi”,但是它们并没有被Wi-Fi联盟认可。


移动热点是Wi-Fi联盟制造商的商标做为产品的品牌认证,是一个创建于IEEE 802.11标准的无线局域网技术。基于两套系统的密切相关,也常有人把Wi-Fi当做IEEE 802.11标准的同义术语。“Wi-Fi”常被写成“WiFi”或“Wifi”,但是它们并没有被Wi-Fi联盟认可。

在移动设备和打印机等多种设备上搭载无线LAN (Wi-Fi)的情况越来越多。但是,如果Wi-Fi通信带宽和相同频带的噪声同时存在于设备内,就会引起Wi-Fi通信特性恶化。

此外,不能无视设备内的本身自中毒中微弱的噪声影响,需要更高要求的静噪对策。

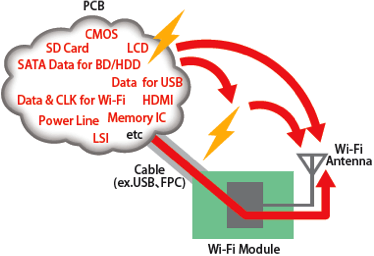

Wi-Fi搭载设备内的噪声问题

设备内的各种各样的噪声成为噪声源。

存在各种各样的传导路径。

不能无视微弱噪声的影响


如何减少Wi-Fi搭载设备内的噪声问题?



村田的解决方案(例)


如何减少Wi-Fi搭载设备内的噪声问题?

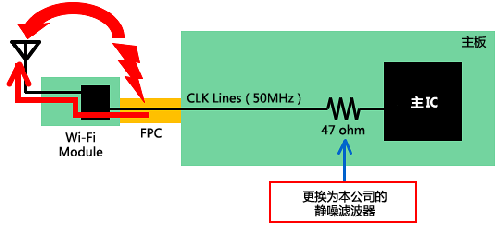

方案实施处


如何减少Wi-Fi搭载设备内的噪声问题?

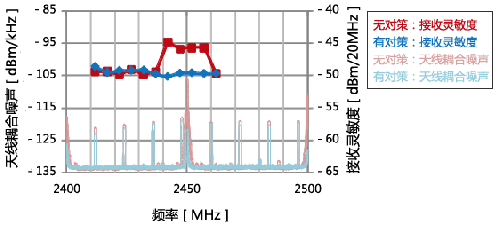

对策效果

事例中,向Wi-Fi模块传输的CLK(50MHz)的高频波存在问题,连接主板和Wi-Fi模块的FPC已充当了噪声辐射源。通过将阻尼电阻更换为本公司的静噪滤波器,Wi-Fi天线的耦合噪声约降低15dB,Wi-Fi接收灵敏度能改善5dB。
