Infineon硅麦声音传感器

今天收到了英飞凌公司陈全球女士发送过来的邮件，这是前几天网络会议讨论的Infineon公司的硅麦声音传感器。计划用于全国大学生智能车竞赛中，用于车模感知外部声源环境。这是一个数字接口的硅麦，今天测试一下这个传感器的特性。

01 硅麦传感器

一、背景介绍

今天收到了英飞凌公司陈全球女士发送过来的邮件，?这是前几天网络会议讨论的Infineon公司的硅麦声音传感器。?计划用于全国大学生智能车竞赛中，?用于车模感知外部声源环境。?这是一个数字接口的硅麦，?今天测试一下这个传感器的特性。

二、技术指标

在芯片表面看到对应的型号为I69D010b、这是一款数字接口的硅麦。?相比之下，Im68A130A是模拟输出接口，?外部接口也非常简单，一对电源和一个模拟声音信号输出。?这款产品是车规级半导体器件，?相近的灵敏度和相位匹配，适合于麦克矩阵形成声音定向接收。?超长供货时间适应于车企设计周期，?单线模拟信号输出，?全向声音拾取特征。?是用于主动降噪、电话免提、紧急呼叫、声音控制、警笛检测、?以及路况感知等。?由于手边是数字接口，?所以到Infineon网站检测芯片信息。?这是IM69D芯片的主要参数，?基于此设计测试接口电路。

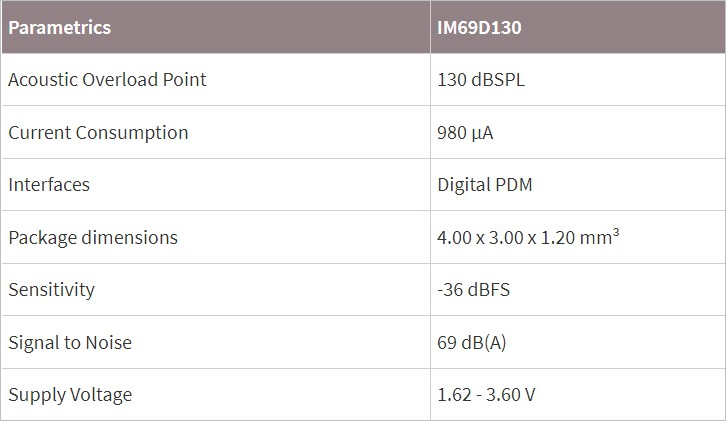

图1.2.1 IM69D130参数指标

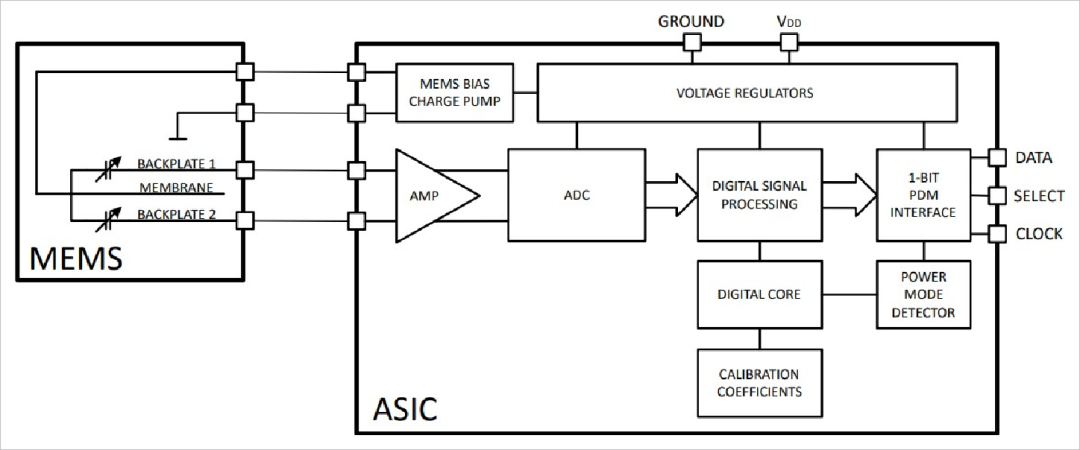

图1.2.2 IM69D功能框图

三、模块引脚

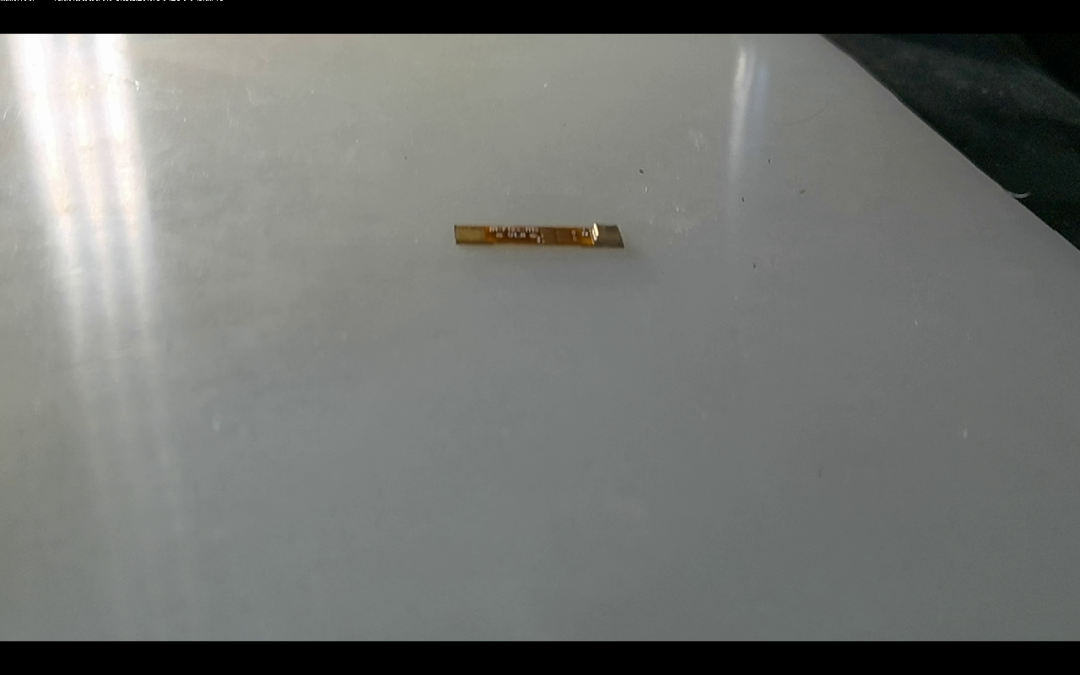

手边的样品焊接在柔性电路板上，?电路板一段有六个引脚，?IM69D130器件本身是五个引脚，?这是器件功能框图，?除了电源地线之外，还有三个信号管脚。?这是期间的封装图，?对照样品上器件，?可以看到其中标示是对应着的。?根据上面的信息注意确认电路板引脚的功能。

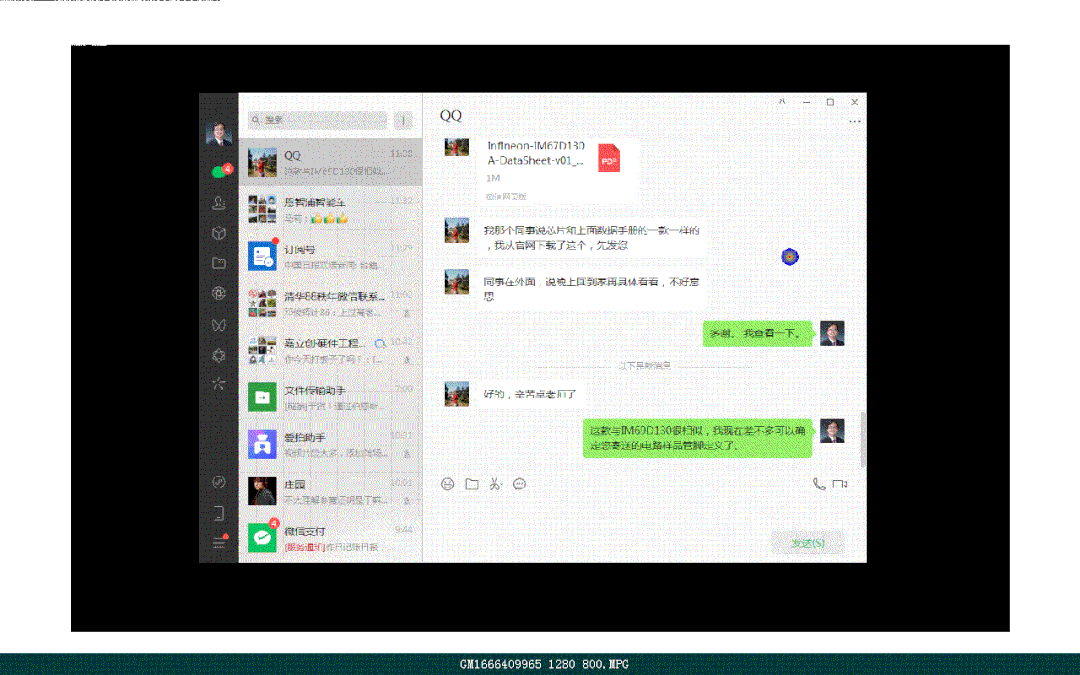

通过询问Infineon技术人员，?得知测试样品上的器件为IM67D130A，?它的外部管脚与IM69D130是相同的。?通过放大镜下，观察测试电路内部连线，?可以看到外部引线的走向，?根据上面器件和丝网字符信息，可以大体确定其中功能定义。?将他们与外部引脚对应，?再根据引线连接关系，?最终可以确定外部引线定义。?使用万用表测试量引脚，?可以确认上下两个引线都是地线。?这样测试电路外部引脚的定义便可以最终确定了。

下面对于该传感器?进行进一步测信号测试。

四、测试准备

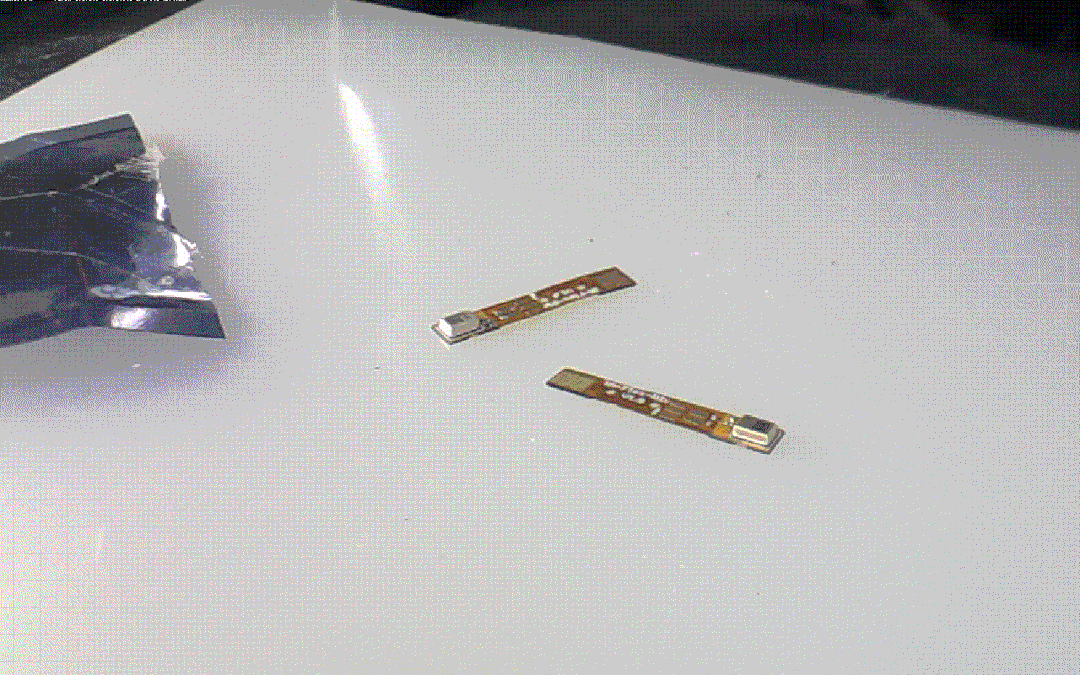

这是两个测试样本，?输出的六个引脚比较细小，?使用中间的管脚焊接外部引线。?根据前面分析结果，?可以知道管脚功能定义。?中间的Select引脚，?通过万用表测量，?可以知道与输出管脚中的?Select引脚相连。

1、焊接引脚

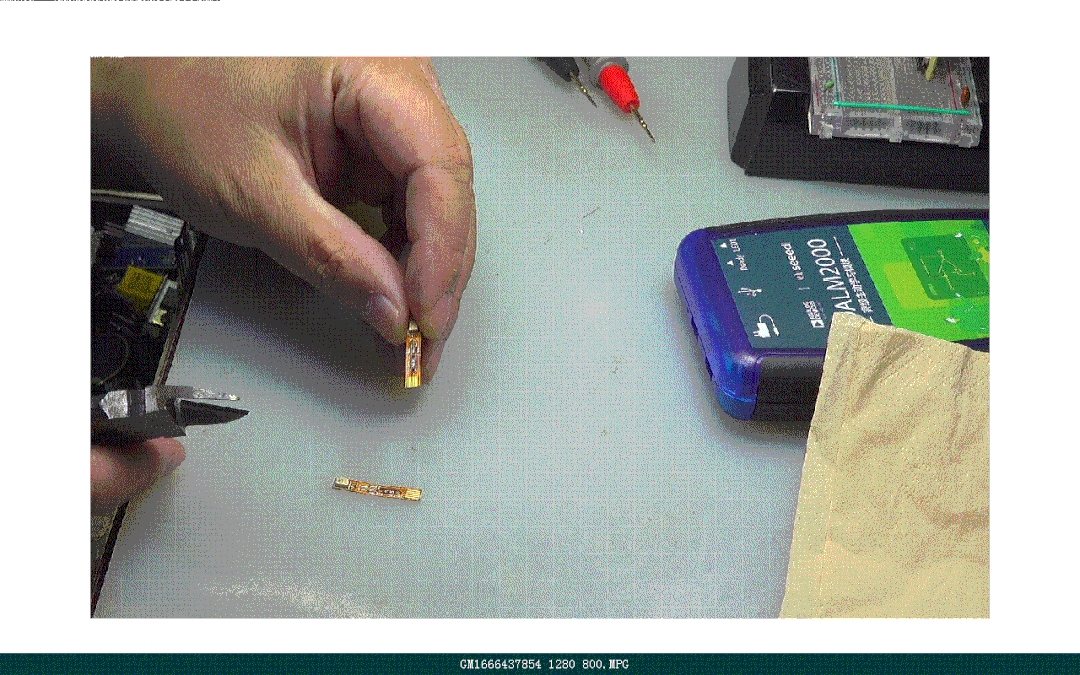

首先剪掉测试板后面不用的部分。?这是裁剪后的两个测试板。?下面焊接五芯排线引脚，?检查焊接的效果。?最终可以将它们?插在面包板上进行测试。

2、基本测量

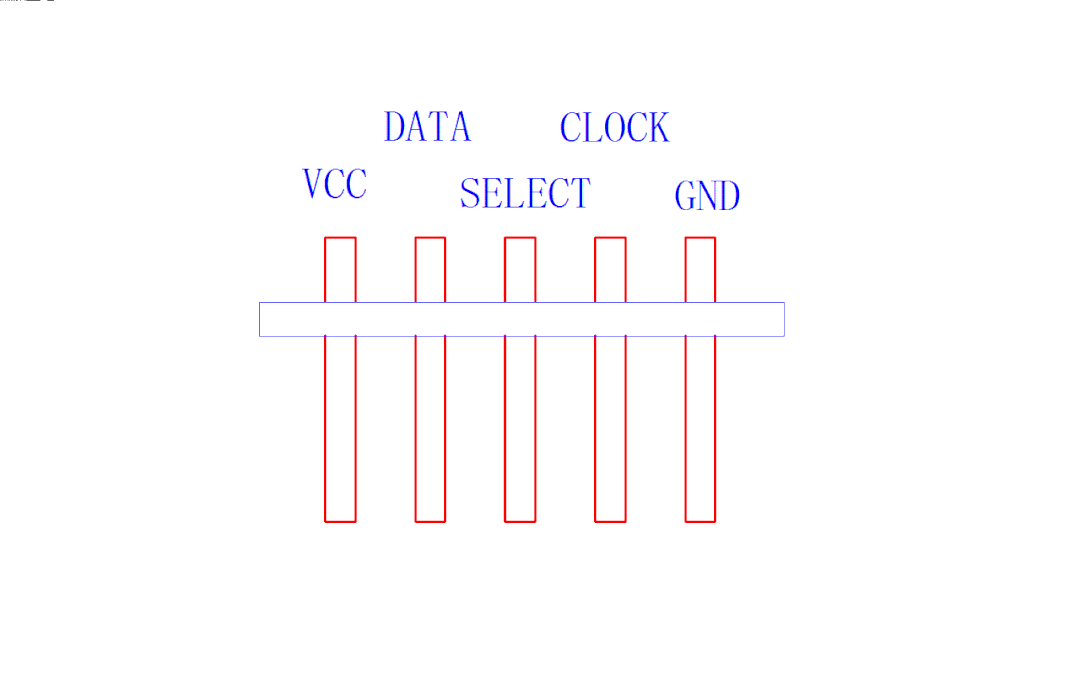

这是焊接后的器件管脚功能定义。?在其上施加3.3V电压。?利用数字信号源在Clock管脚施加方波脉冲。?可以看到在Data管脚输出PDM波形。?调整Clock信号频率，可以看到当频率小于或者高于一个数值，输出信号停止。?根据IM67D130A数据手册给出数值，?器件频率工作范围是0.4 到 3.3 MHz。
