六脚自锁开关介绍_六脚自锁开关引脚图及接法分析

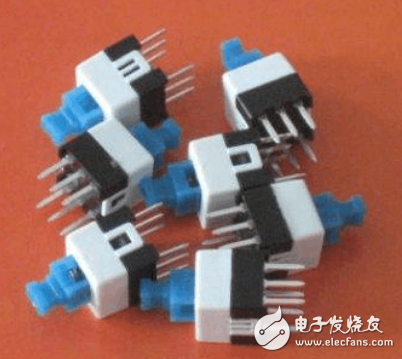

六脚自锁开关就是两个单刀双掷开关，六脚自锁开关接法并不复杂。

六脚自锁开关引脚图

六脚开关（六脚自锁开关）也就是我们说的双刀双掷开关，引脚共2排，每排3个引脚，中间一根是公共端，对应他左右2个脚一个常开一个常闭，另外一排和这个一样，常开对常开，公共点对公共点，常闭对常闭，但是是完全独立的2组，除非你在PCB上将他们连接起来才是通的

六脚自锁开关连接方法

1、用万用表调至二极管处；

2、先测量四角中的任意两脚，判断哪两个是导通的，哪两个是断开的；

3、按键按下，再测量任意两脚，判断哪两个是导通的，哪两个是断开的；

4、开始断开，按键按下导通的两脚可做为焊接的两个角，接线即可。
