汽车大灯继电器的详细接法

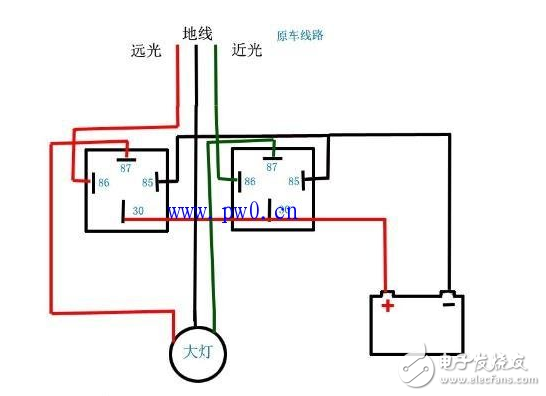

大灯插座上的三根线分别是搭铁，近光，远光的火线，用一个继电器是无法控制远近光的，最少用两个，分别控制远光和近光：

继电器（英文名称：relay）是一种电控制器件，是当输入量（激励量）的变化达到规定要求时，在电气输出电路中使被控量发生预定的阶跃变化的一种电器。它具有控制系统（又称输入回路）和被控制系统（又称输出回路）之间的互动关系。通常应用于自动化的控制电路中，它实际上是用小电流去控制大电流运作的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。

汽车继电器的接线方法和原理图

很多车友在车上需要安装大功率的电器，譬如雾灯，一个灯泡就是50W，2个也100W了，在譬如一个车友要加装超大功率的警报器，竟然俩200W的喇叭，估计耗电怎么着也要100多瓦，等等很多，这样就必须加继电器了，他的作用就是用很小的电流来控制大电流， 你要是不加，可能也会正常工作，但是对车的控制电器是个很大的考验， 今天就俩车友问我这个问题，觉得很有必要详细的给大伙解释一下，这样就是不懂电器的车友也可以照葫芦画瓢，（电器改装有风险，需谨慎） 先来实物图

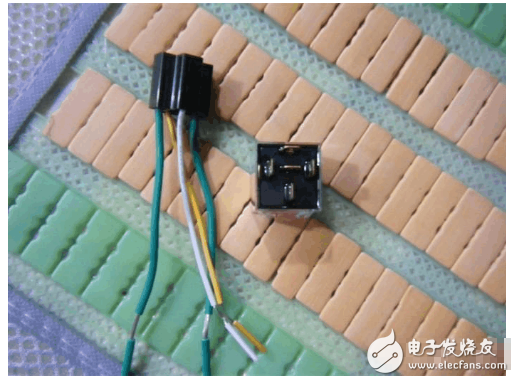

这就是通用型继电器和继电器座，购买不到座的话可以焊接在继电器引脚上，继电器铜线圈的好的10元到15， 那个座5元左右， 很好购买，去任何一个汽车配件说要五插继电器就行了（中国之大，方言众多，或许不一个叫法）

关于线径：85和86那个随意多大的线径都可，30脚和87脚的就需要看你的电器功率来选取了，最少不能小于2平方的

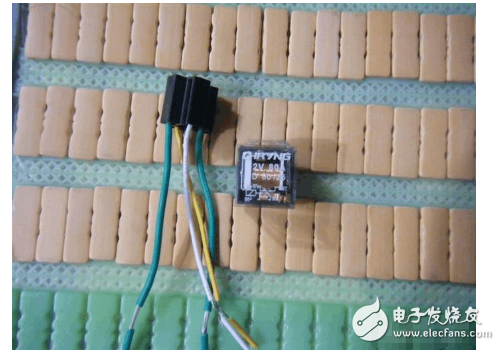

和继电器插接在一起

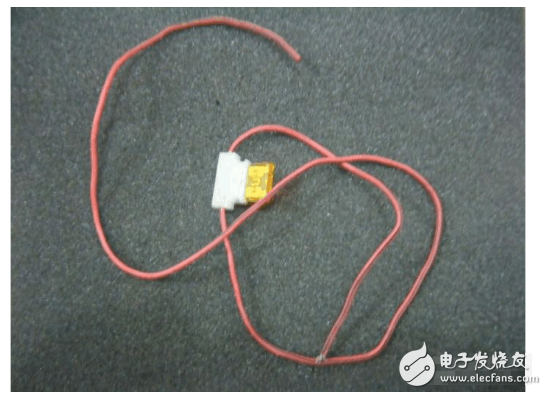

这是保险丝，这个是必须的，绝对不能少的，切记

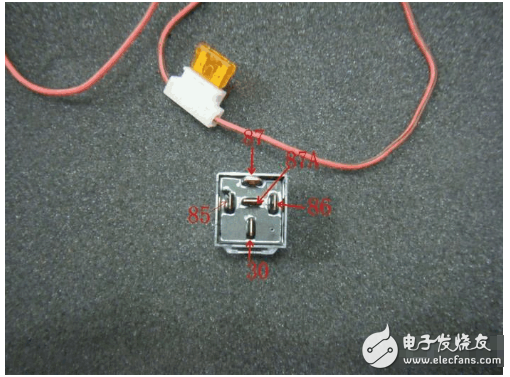

继电器上面的标号，他都是印刷在上面的，仔细看你会看到

85和86是继电器线圈，可以随便接 30电源输入端，87常开触点，他的作用就是继电器有电，就会接通，也就是一般咱们用到的 87A常闭触点，一般的不常用，他的作用就是继电器线圈通电，而断开，

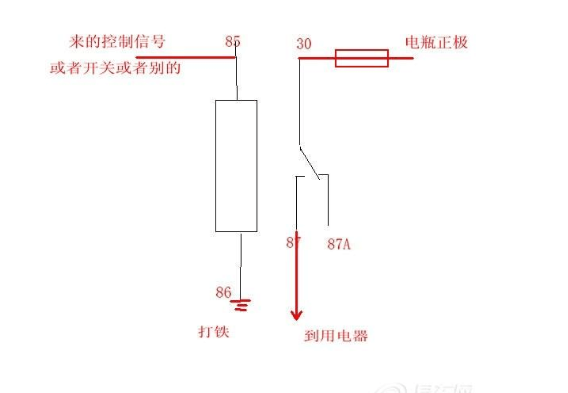

知道上面那些了，那就可以来个接线图了，很简单，一看就会明白，这里说明一下，保险丝的选取一般的100w10a到15a，不过很多电器尤其是音频电器的标注不是实际功率的，譬如那个车友的警报器号称400W实际输入最多也就是100多瓦

控制来自于你的需要，譬如一个车友想开大灯雾灯亮，那么控制就接在大灯开灯有电的那根线上，譬如你想开小灯雾灯就亮，那么就接在小灯线上 那个想控制警报器的车友他的要求是开电锁警报器的电，关闭断电，那么控制端就可以接在点烟器上，最简单的办法就是直接压接在点烟器保险丝上，这是我推荐的解法，那个保险丝很好找，就在驾驶室内那组保险的最上面最里面那个就是
