光电二极管

光电二极管

随着科学技术的发展，在信号传输和存储等环节中，越来越多地应用光信号。采用光电子系统的突出优点是，抗干扰能力较强、传送信息量大、传输耗损小且工作可靠。光电二极管是光电子系统的电子器件。

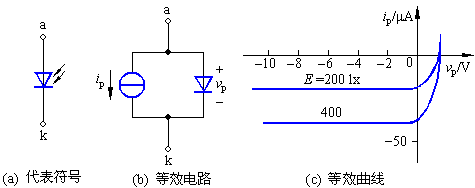

光电二极管的结构与PN结二极管类似，管壳上的一个玻璃窗口能接收外部的光照。这种器件的PN结在反向偏置状态下运行，它的反向电流随光照强度的增加而上升。图(a)是光电二极管的代表符号，图(b)是它的等效电路，而图(c)则是它的特性曲线。光电二极管的主要特点是，它的反向电流与照度成正比，其灵敏度的典型值为0.1mA/lx数量级。
