原理解析：非隔离降压型带PF校正的LED驱动

普通的直流电路在正弦交流电压输入范围之内，直接储存高压电解电容，那么输入电压会在短时间内为电解电容充电和负载供电。而且其PF也非常小，本文就解析非隔离型降压LED驱动的PF校正原理。

先分析下应用广泛的填谷电路的电压和电流.以下是其电路和电压波形.

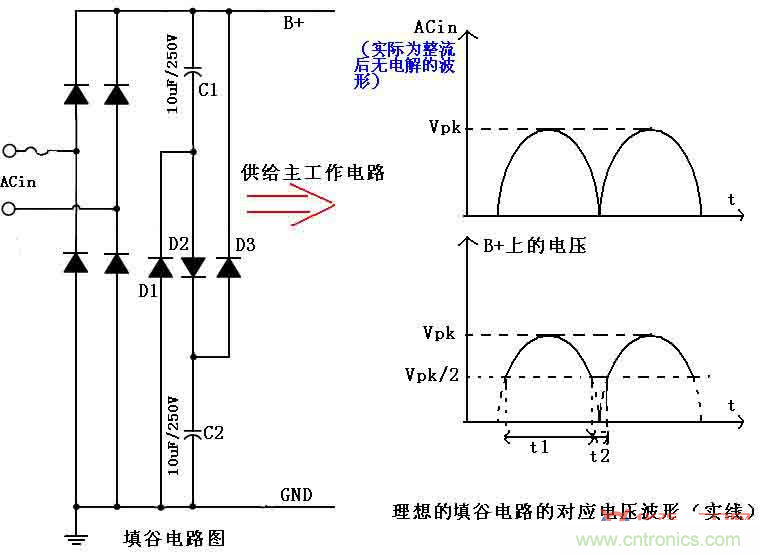

图A普通填谷式电路和工作波形

图A中的填谷式电路，虽然其给电解充电的时间点也是在输入电压峰值附近，但其在t1时间内输入电压都可以向负载提供电流，导通角是相当大的，在t2时间才截止，由电解电容放电。填谷式电路可以将PF值提高到0.9左右。

虽然填谷式电路可以将PF值提高到0.9左右，但是其也有一定的缺点和局限性，首先必须使用两个电解电容，占用空间和影响寿命，其次是其后级的降压输出电路（目前非隔离的使用架构）的输出电压必须小于其输入电压的Vpk/2一定值，影响使用范围，原因是每个电解电容上的最高电压只有Vpk/2，放电的时候是并联放电的。

非隔离降压型LED驱动的PF校正原理

是否可以克服填谷式PF校正的一些缺点，比如只采用一个电解电容，但是电解上的电流也只在输入AC电压降到Vpk/2附近的时候（或者可以调节该电压点）才给后级负载供电，其余时间仍由输入线电压给负载提供电流，其导通角可以达到填谷式电路水平，甚至可以调整。以下电路结构可以实现这一要求。

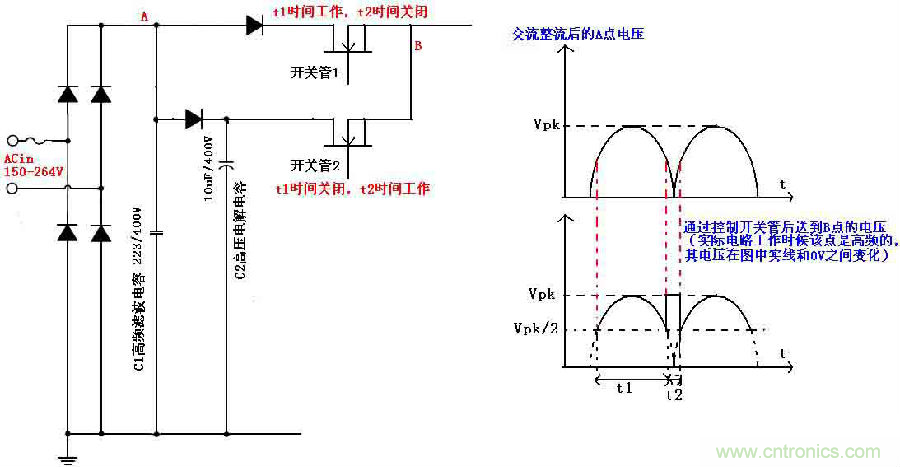

图B PF校正电路和波形

通过检测电路和控制电路，我们可以按照图右测的时间点让电路进行工作，在t1时间内开关管2关闭，开关管1正常工作，在t2时间内开关管1关闭，开关管2正常工作，波形见图B右，实线为电压波形（B点的波形实际为高频率开关波形），则可以克服填谷电路的缺点。其PF值可以达到0.9以上。由于t1,t2时间点是可以通过电路调节的，使得该电路可以比填谷式电路获得更好的PF值或更宽的AC输入电压范围。
