二极管与电容如何发力，使反激电源达到90%效率
品慧电子讯本系列文章以反激电源设计为切入点，深究这种电源的设计手法并对其中的原理进行细致的讲解，对良好的设计习惯进行培养。在上一篇文章当中，小编为大家整理了这款90%效率的反激电源中电容和电感的部分，在本篇文章当中将为大家讲解二极管和电容的实物阶段。系列文章：

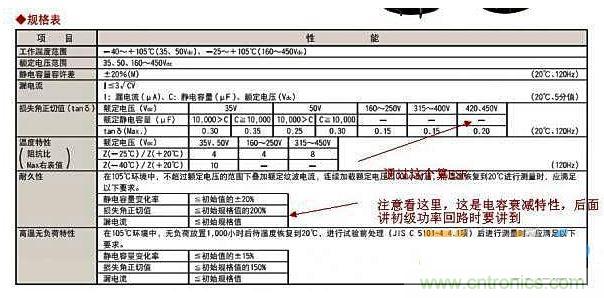

电容电感如何发力，使反激电源达到90%效率http://www.cntronics.com/power-art/80025616对于电源老鸟来说，接触的设计多了，就会形成一套自己的独特手法和习惯，随着经验的增长，这将形成一种良性的循环。而对于新手来说，寻找到一个合适的切入点都是比较困难的，更谈不上形成这种良性的循换了。但是这个阻碍新手进步的问题将被解决。本系列文章以反激电源设计为切入点，深究这种电源的设计手法并对其中的原理进行细致的讲解，对良好的设计习惯进行培养。在上一篇文章当中，小编为大家整理了这款90%效率的反激电源中电容和电感的部分，在本篇文章当中将为大家讲解二极管和电容的实物阶段。先看电容的规格书，对于ESR方面，很多人抱怨厂家用120Hz测试，然后自己变换频率算出ESR。请不要在电源中这样来评估电解电容，这是错误的。电解电容是有极性的，为什么要用有极性的这里细说下：当电容的电流是正极流入，负极流出时，ESR展现其滤波特性。市电充电给电容时，充电过程并没有在正弦波最顶端停止，而是还要下降一段。这是电阻和容抗的结合，书上说的ESR特性。当电容的电流从正极流出负极流入，而电解电容是有极性的，负极流入成无容抗状态，这时候就剩下了ESR中的电阻。请注意，这也是使用有极性和无极性电容的根本区别。

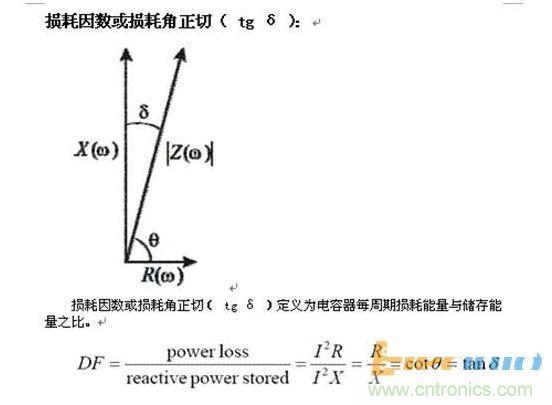

根据公式算出来选的660uf的电容ESR=1.263。一看这个值损耗就很大，要做90%效率的选更低ESR的电容。
12下一页> - 第一页：二极管与电容如何发力达到90%电源效率（1）
- 第二页：二极管与电容如何发力达到90%电源效率（2）

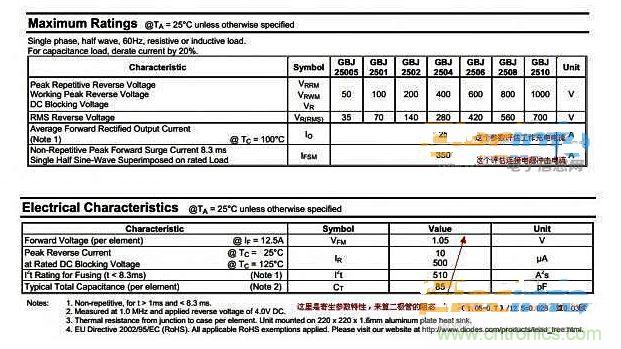

整流二极管选择2506，根据前面的仿真，连接电源时的冲击电流90A，工作时给电容充电电流22A，选定2506，会稍微有点大。

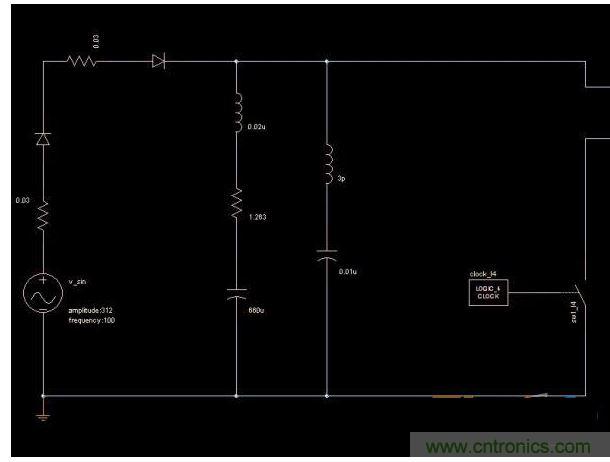

图1经过上面的计算，我们的仿真图就变成图1的样子，因为saber仿真对地的要求，二极管处的处理和实际有点不同，但效果和实际相符。至此，二极管和电容的实物阶段讲解完毕。需要注意的是，在桥堆整流时需要两个二极管，不要再做半桥，要推完。在进行全桥的时候要用上桥堆结构，这样才能让肖特基的损耗翻倍。在下一篇文章当中，将继续为大家讲解变压器相关的问题，尽情期待~
