电子研发控可学：实用有趣的关门提醒器设计

这款关门提醒器在门被打开10秒后自动发出“请随手关门”的语音提示，若仍来关门，则2秒后音调和音量同时提高一级继续提示，以后每隔2秒音量和音调提高一级，直至关门。音量和音调共有九级。该装置适用于冬季房间保暖及某些机要库房的关门提示，既有实用性又具趣味性。

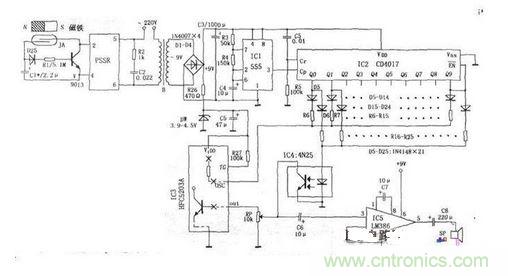

工作原理：PSSR是一只参数固态继电器，JA是一只常开型干簧管。门关闭时，门上安装的小磁铁使JA闭合，V导通，将PSSR⑤⑥脚间断开，后电路不工作。开门后，JA断开，C1放电维持V导通，约10秒后，C1放电完毕，V截止，PSSR②④脚呈断态，⑤⑥脚接通，变压器B得电，220V市电经B降压、D1～D4整流，C3滤波后得到9V左右直流电压作为后电路工作电源。语音电路fC3得电输出语音信号由音频功放IC5放大后推动扬声器sP发出“请随手关门”的语音提示。与此同时，由555时基集成电路IC1及外围元件组成的周期约2秒的脉冲振荡器开始工作。IC2是一片十进制计数分频器CD4017，上电时，由于C5、R5的微分作用，将IC2自动清零，Q0输出高电平，由D5、R6为IC3的osc端提供振荡电压。2秒后，IC1输出一个脉冲至IC2的CP端，IC2的Q1端输出高电平，由D6、R7给IC3的OSC提供振荡电压，随着CP端脉冲的陆续输入，IC2自Q1一Q9依次轮流输出高电平，由于R6一R15的阻值递减，所以IC3的osc端电压越来越高，IC3振荡频率越来越高，于是sP输出的语音音调也越来越高。同时，由于R16一R25的阻值为递增，光电耦台器IC4的发光二极管越来越暗，光敏管导通率越来越低，对于IC5输入信号的衰减量也越来越小，使SP音量递增。当轮到IC2的Q9端输出高电平时，sP音量达到最大，音调达到最高，最引人注意。同时，09将EN端置为高电平，IC2计数被禁止，输出状态不再变化，sP便在最高音调和最大音量下反复提示关门，直到关门后整个电路断电为止。元件选用与制作：PSSR选用JCCIA/220V的参数固态继电器，IC3为HFC5203A型语音集成电路，IC1可用各种555时基集成电路，IC4可用4N25、4N26、PC817等光电耦合器，IC5为音频功率放大器LM386。制作时，除sP和JA外，其它元件焊装于一块电路板上。如果购得的HFC5203A上已装有一只三极管和一只300kΩ电阻，则将其去掉不用，如图中虚线所示。干簧管固定于上门框内侧与下沿平齐，小磁铁固定于门扇内内侧上部与上边平齐且与JA对正，保证门关闭时使JA闭合。制作好的电路板置一塑料盒中固定于上门框内侧。

调试：

(1)根据使用场所的不同，适当调整C1的容量，使开门后的延时语音提示时间合适；(2)调整R6一R15的阻值，使IC2的Q1一Q9依次轮流输出高电平时，SP发声音调平滑地由f氐到高变化，并保证最低和最高音调时的语音清晰；(3)调整R16~R25的阻值，使sP的音量由清晰至最响亮间均匀变化；(4)调节RP保证sP在音量最大时不失真。
