创客达人手把手教你DIY射频卡流量管理系统

相信许多上学的小朋友们都知道学校澡堂的按时间收费的不公平性，洗澡又不是打电话，好不合理！而按流量收费就基本是公平了好多，于是乎，有DIY大神在饮水机上做了实验，真的是奇思妙想无极限！快来看看吧！

IC卡的特点：

a、存储容量大。磁卡的存储容量大约在200个字符；IC卡的存储容量根据型号不同，小的几百个字符，大的上百万个字符。
b、安全保密性好，不容易被复制，IC卡上的信息能够随意读取、修改、擦除，但都需要密码。
c、CPU卡具有数据处理能力。在与读卡器进行数据交换时，可对数据进行加密、解密，以确保交换数据的准确可靠；而磁卡则无此功能。
d、使用寿命长,可以重复充值。
e、IC卡具有防磁、防静电、防机械损坏和防化学破坏等能力，信息保存年限长，读写次数在数万次以上。

设计思路：

首先读取IC卡，将IC卡存储的信息显示出来，如果显示成功，则打开电磁阀，开启外部中断计数脉冲，根据脉冲个数进行相应的扣款操作。比如每10个脉冲扣相应的金额，完成扣款后同时返回余额，并显示出来。写一个上位机对姓名，钱包，学号等进行更改。

设计材料：

2个EHY射频卡读写模块 串口协议 用于读写射频卡

2个STC12C5A60S2单片机 选他是因为是双串口，并且速度还不

继电器

控制电磁阀

若干三极管 8050 8550

若干驱动蜂鸣器，继电器，LED

2个7805稳压

2个12864液晶

2个流量计：一热一冷（热的是铜材质的）

2个电磁阀：一热一冷（热的是铜材质的）

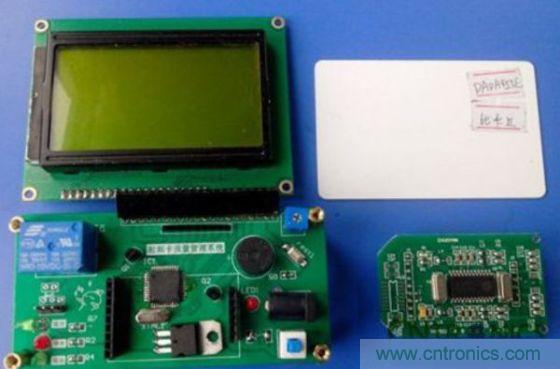

先来个全家福！
12345下一页>

• 第一页：DIY射频卡流量管理系统设计思路与材料
• 第二页：DIY射频卡流量管理系统的原理图
• 第三页：DIY射频卡流量管理系统驱动过程（1）
• 第四页：DIY射频卡流量管理系统驱动过程（2）
• 第五页：射频卡流量读写模块实物及系统实物

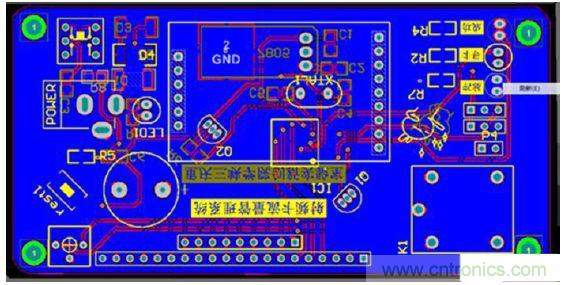

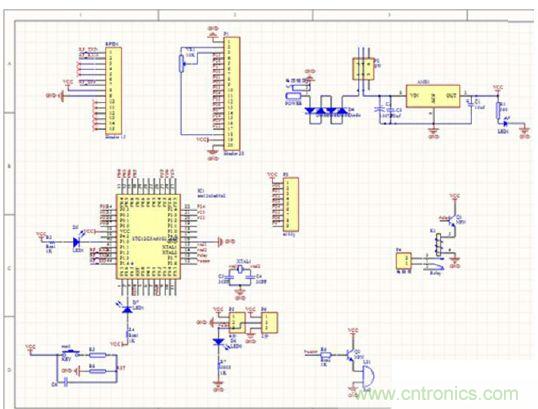

原理图以及PCB图

首先设计电路图，I/O口其实没几个。

图里面的错误：

1、驱动继电器的三极管大家用8050，

2、PCB上，液晶倒数第二脚没接VCC，导致液晶有数据不显示，后来发现，原理图里面没接，可以重画。
<上一页12345下一页>

• 第一页：DIY射频卡流量管理系统设计思路与材料
• 第二页：DIY射频卡流量管理系统的原理图
• 第三页：DIY射频卡流量管理系统驱动过程（1）
• 第四页：DIY射频卡流量管理系统驱动过程（2）
• 第五页：射频卡流量读写模块实物及系统实物

驱动12864

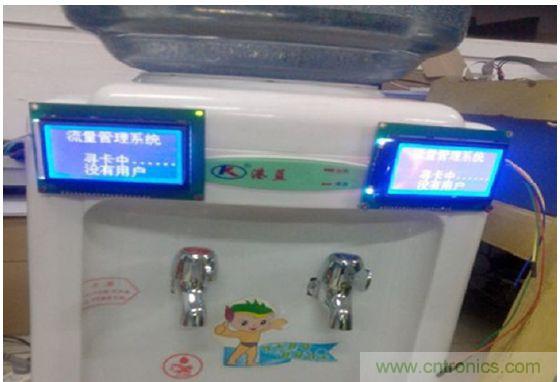

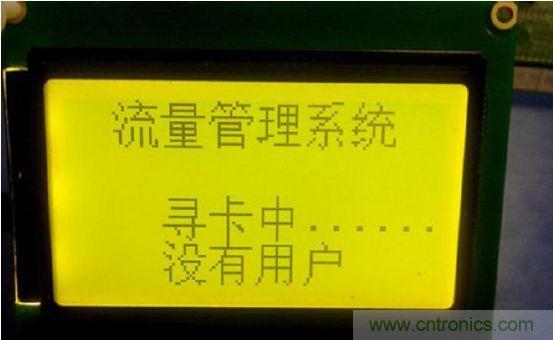

没有用户，等待模式。

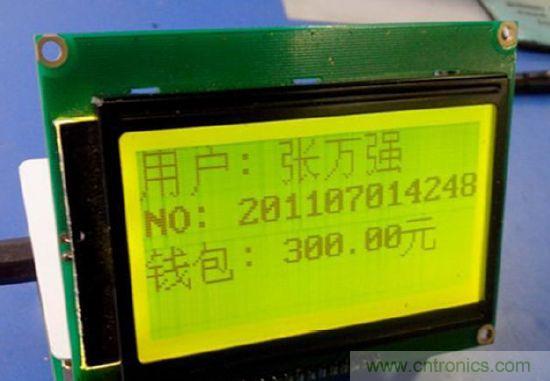

读到卡，显示姓名，学号，钱包。

随着流量计脉冲个数增长，单片机进行计费，同时进行扣款操作，操作完毕显示当前余额。

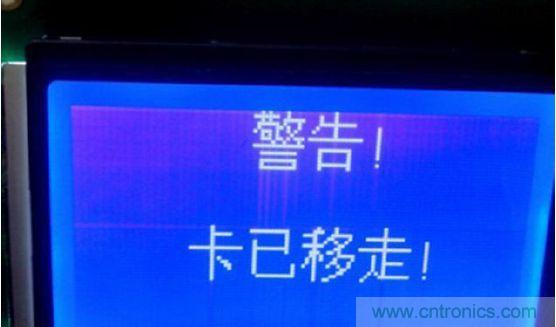

用户移走卡，蜂鸣器长鸣一声，提示卡已经移走。

<上一页12345下一页>

• 第一页：DIY射频卡流量管理系统设计思路与材料
• 第二页：DIY射频卡流量管理系统的原理图
• 第三页：DIY射频卡流量管理系统驱动过程（1）
• 第四页：DIY射频卡流量管理系统驱动过程（2）
• 第五页：射频卡流量读写模块实物及系统实物

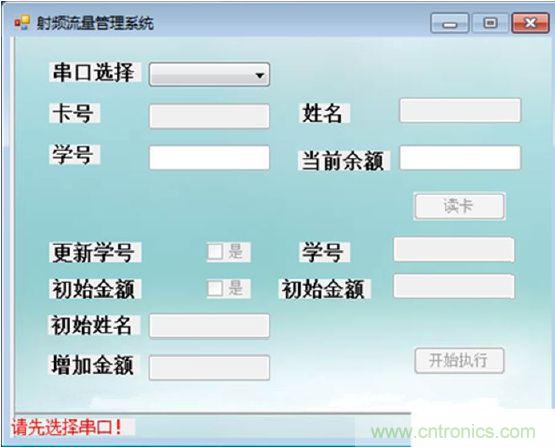

上位机用C#写语言编写。没选择串口前所有的都是灰色，标示不可操作。

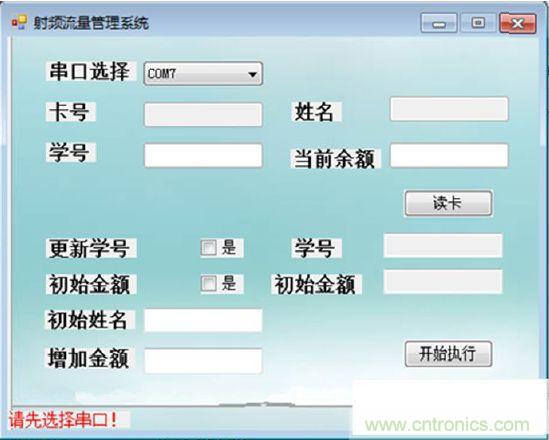

选择串口后，按钮可操作，更改框可以进行改写。

单击读卡按钮后的显示。

<上一页12345下一页>

• 第一页：DIY射频卡流量管理系统设计思路与材料
• 第二页：DIY射频卡流量管理系统的原理图
• 第三页：DIY射频卡流量管理系统驱动过程（1）
• 第四页：DIY射频卡流量管理系统驱动过程（2）
• 第五页：射频卡流量读写模块实物及系统实物

程序部分详情请戳：http://www.cntronics.com/rf-dl/1168

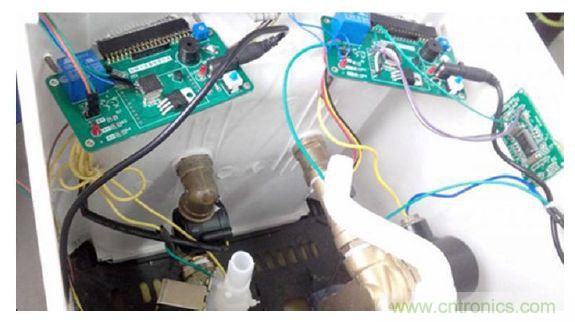

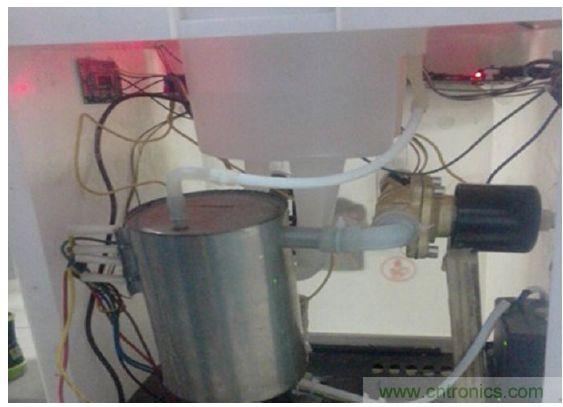

接上控制系统，那个小的就是射频卡读写模块。

最后就是这个样子。

当然也有不足和缺陷，有什么好的建议，希望大家多多提出，共同讨论！
