经验总结：教你“活用”无源钳位移相全桥电路

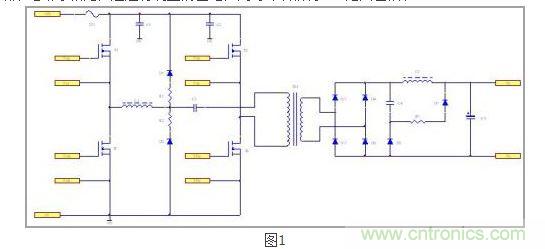

品慧电子讯本文为大家介绍两种常见的无源钳位移相全桥电路，并对两种常见的无源钳位移相全桥电路进行分析，将宝贵的经验分成了3条言简意赅的总结奉献给大家，希望能帮助到大家。本篇文章对两种常见的无源钳位移相全桥电路进行了介绍，并在最后对LLC谐振回路的谐振周期进行了分析，将宝贵的经验分成了3条言简意赅的总结奉献给大家，希望大家在阅读过本篇文章之后能初步掌握大功率开关电源中无源钳位移相全桥电路相关知识，做到活学活用。在目前的主流电子行业中，有些涉及到大功率的输出和输入，其功能也从几百到几百千瓦不等。在这些大功率的电源当中，有源钳位全桥电路有效地抑制了尖峰和震荡的问题。也就是说，有源钳位全桥电路完成了副边整流管的“软开关”的使命。随着现代科技日新月异的进步，市场对电源在功率上的要求越来越高，在工程设计中，开关频率fs也不断地提升，由于功率器件的开关损耗与开关频率成正比，这使得在大功率应用中硬开关全桥电路，越来越难于解决高频下桥臂功率器件的开关损耗，出现了多种ZVS、ZCS等软开关拓扑，移相全桥电路即是其中之一。在工程中，有两种应用较多较成熟的电路，本篇文章就将对这些电路进行介绍。无源钳位移相全桥电路框图(一)从图1中可以看到，由于原副边同时增加了钳位电路，副边整流管上的尖峰和振荡得到大幅地抑制，EMI改善、效率提升等等。在工程应用中，由于变压器漏感、电路分布参数等的存在，其抑制效果与有源钳位、谐振“双软”电路等相比，还是有明显的差距，同时滞后桥臂ZVS范围也较窄。

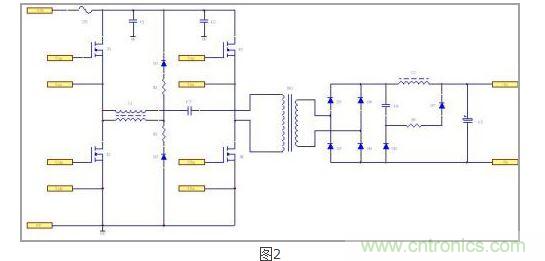

无源钳位移相全桥电路框图(二)从图2上来看，因为在原副边同时加入了钳位电路 ，所以在副边整流管上的尖峰和谐振都得到了较大的抑制。在工程应用中，由于变压器漏感、电路分布参数等的存在，其抑制效果与有源钳位、谐振“双软”电路相比，还是有明显的差距，同时滞后桥臂ZVS范围也较窄。
下面就如何增加LLC谐振回路的谐振周期做一下总结和分析。第一点、加大谐振电感Lr，可以增加LC谐振回路的谐振周期、使滞后桥臂实现ZVS的范围变宽，但同时占空比丢失也增加，需要折中考虑。第二点、加大谐振电容Cr，可以增加LC谐振回路的谐振周期，但使滞后桥臂实现ZVS的范围变得更窄，增加滞后桥臂容性开通损耗，需要折中考虑。第三点、基于此，可以看出思路是首先确定占空比丢失的取值，这样就可以确定谐振电感Lr的最大取值，最后再确定谐振电容Cr的取值。本篇文章对两种常见的无源钳位移相全桥电路进行了介绍，并在最后对LLC谐振回路的谐振周期进行了分析，将宝贵的经验分成了3条言简意赅的总结奉献给大家，希望大家在阅读过本篇文章之后能初步掌握大功率开关电源中无源钳位移相全桥电路相关知识，做到活学活用。
