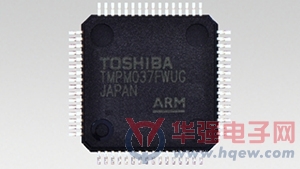

东芝推出新型多功能微控制器TMPM037FWUG

　　东芝公司推出新型微控制器“TMPM037FWUG”。“TMPM037FWUG”是该公司基于ARM? Cortex?-M0核的TX00系列的最新成员。该微控制器专为MFP(多功能打印机)和打印机等设备中的电机控制应用而设计。样品出货即日启动。

　　MFP和打印机等设备中高度复杂的电机控制应用的开发需要各种不同的功能，包括可与主控制设备和外围设备实现通信的多通信信道、用于读取传感器数值的接口，以及可输出脉冲以控制步进式电机或直流电机等电机的定时器功能。

　　除了具有较低的引脚数，新型微控制器还集成了1个6通道串行接口、1个8通道10位模拟数字(A/D)转换器和1个搭载可编程脉冲发生器(PPG)的10通道定时器。这消除了对于接口扩展IC等部件的需要，而且也有助于降低制造成本。此外，微控制器还具有位带操作(bit-band)处理功能，可支持特定位的存取和控制。这提高了位操作效率，并实现了该产品的小容量闪存的优化。

　　TMPM037FWUG使用与TX03和TX04系列相同的ARM? Cortex?-M核，可通过共享用于大中型系统的主控制设备的开发工具来提高效率，并降低成本。

　　应用

　　MFP和打印机

　　消费电子产品

　　数字设备

　　工厂自动化设备

　　新产品的主要特性：

　　CPU：ARM? Cortex?-M0;最大工作频率为20MHz

　　低引脚数：64个引脚

　　8通道10位模拟数字转换器，可将不同传感器发出的信号进行转换。

　　5通道SIO/UART，可与主控制设备和外围设备实现通信。

　　10通道16位定时器，可用于控制步进式电机和直流电机等电机。

　　主要规格

　　产品型号:TMPM037FWUG

　　样品售价(含税):300日元

　　CPU:ARM? Cortex?-M0

　　最大工作频率:20MHz

　　内存:闪存128 KB

　　静态随机存储器(SRAM):16 KB

　　工作电压:2.3V至3.6V

　　10位模拟数字转换器(ADC):8 ch

　　DMA:1台

　　16位定时器:10 ch

　　SIO/UART:5 ch

　　I2C:1 ch

　　封装

　　类型(尺寸):LQFP64 (10mm x 10mm)

　　引脚:64

　　引脚间距:0.5mm

　　【注释:DMA：直接内存访问　基于1KB=1,024字节公式计算。】
