摩天手G52DIY手记:“超级变身”节能感应鼠标
鼠标费电也是一个头疼的事情,市面上的无线鼠标也有些费电。有幸得到一枚感应开关,然后加上以前的没丢弃的摩天手G52,将它改装成了感应式的鼠标,没想到比市面上的无线鼠标更节能,是不是很赞?有兴趣的你可以看看下文的详细感应式超节能鼠标DIY全过程分享。
去年在淘宝19块包邮买的,到手后超费电,两节7号电池只能用两天,后来改了锂电,也只能用两天。之后一直放置,由于手感不错,没扔,准备改成有线鼠标的,今天得到一感应开关(TTP223),准备改成感应式的,以提高节能效率。
利用TTP223超低功耗(工作电流仅0.003-0.005ma)取代无线鼠标自身的节能功能。用手机电板3.7v供电的话,计算得出ttp223功耗为0.111-0.141mw,待机功耗比大部分无线鼠标都要低。
感应鼠标使用感受:
1,使用2天电池依然有电(电池是10年的,去年充过电,到现在放置了三个月,改装时充了10分钟左右)。

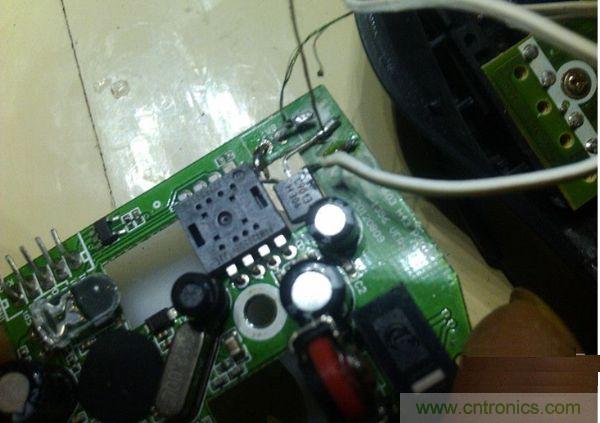

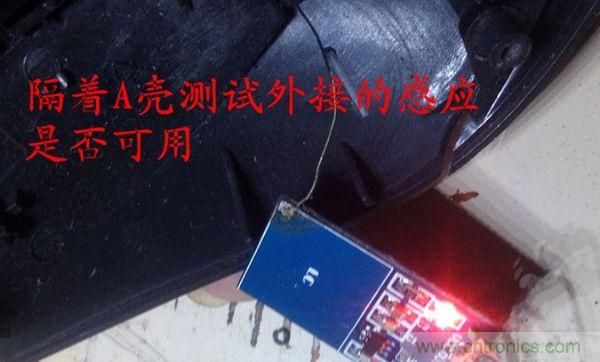

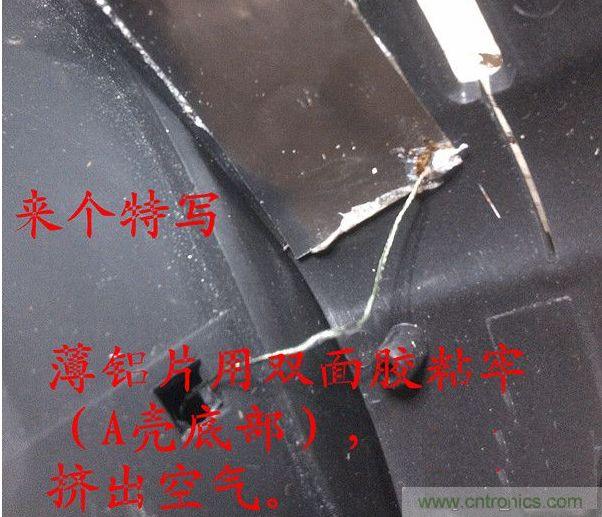

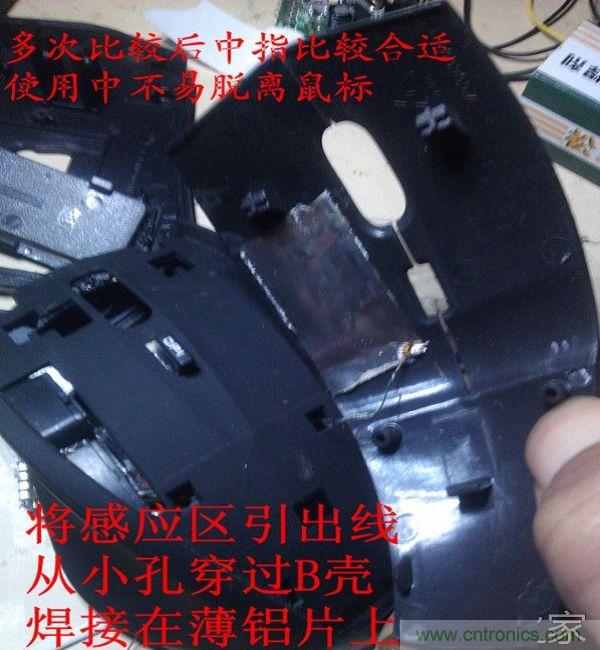

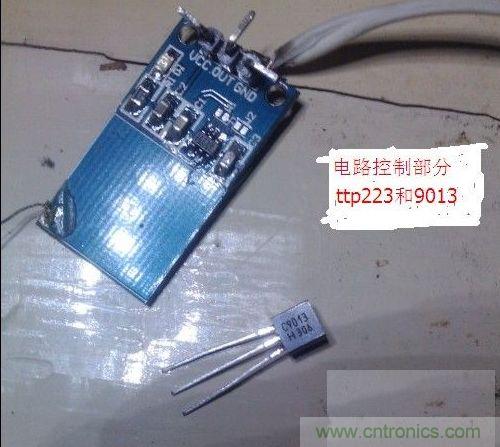

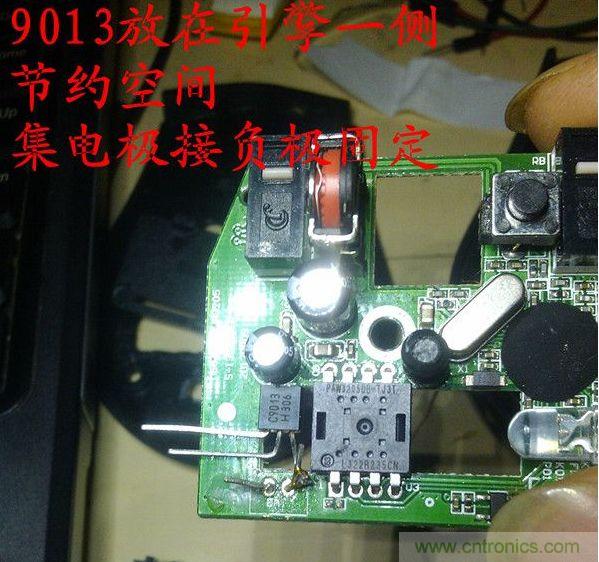

2,使用2天后出现感应失灵的情况,偶尔无法开机、无法关机,检查后发现:频繁使用会导致薄铝片与A壳脱离或松动(tttp223为电容式感应),加502重新粘牢。同时在9013基极加了个200k下拉电阻,故障排除。
3,使用鼠标时,如果手离开鼠标 后再次使用会有一秒左右的延迟,应该是开机扫描接收器产生的延迟。有强迫症有点受不了,不过习惯后就好。

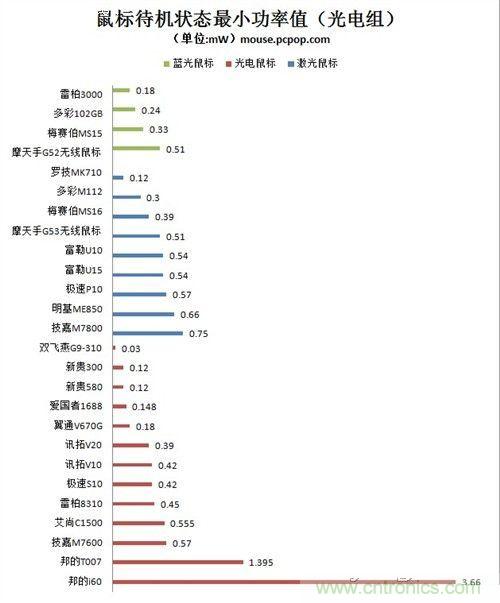

下面是网上找的多款品牌鼠标功耗对比图:

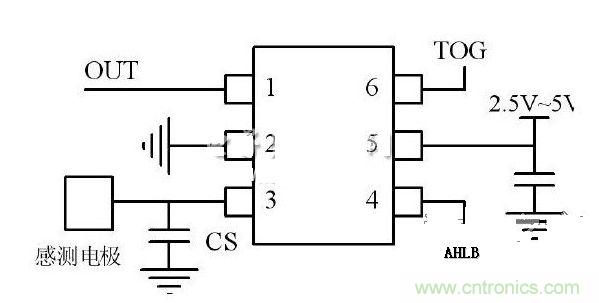

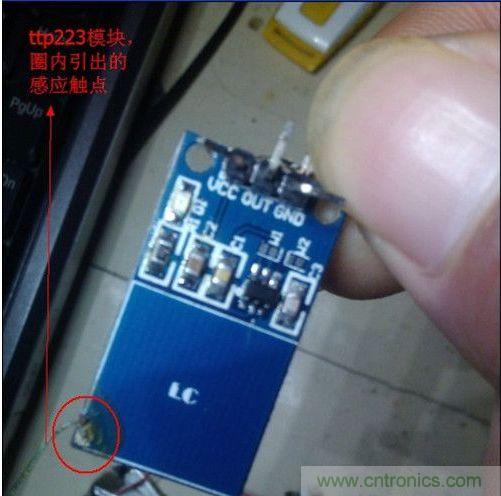

触摸介绍(ttp223):
工作电压 2.0V~5.5V,输出 OUT脚;
可以直接控制继电器模块,也可以直接输入单片机的IO ,也可配合开关三极管使用;
S0T23-6封装,属于业界最小,设计方便;
外围只需一颗CS电容,设计简单;
感测距离达5cm以上,可通过改变CS电容参数调整感测距离;
多种输出方式任期选择;
可部分替换QT100,成本低廉;
抗干扰能力强,不会误触发。

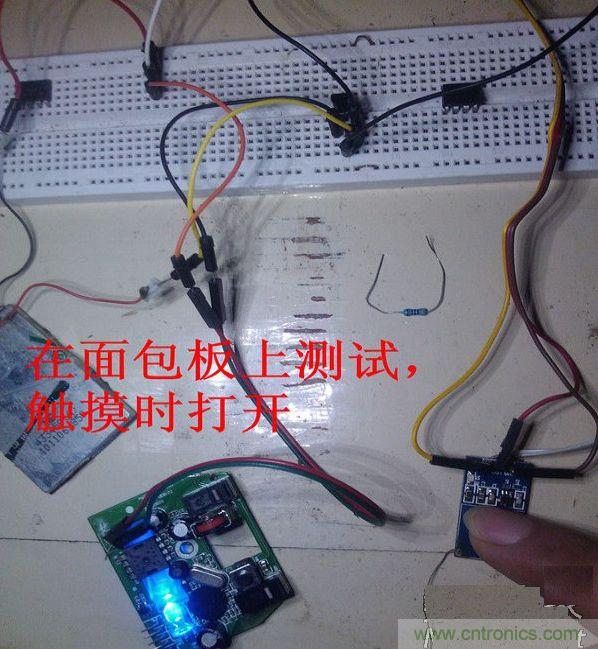

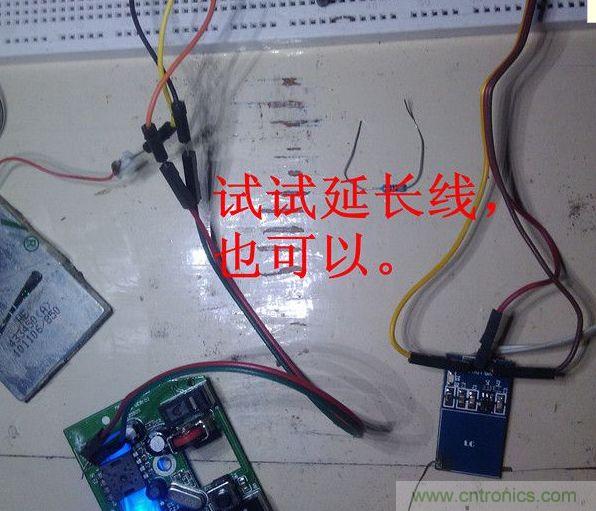

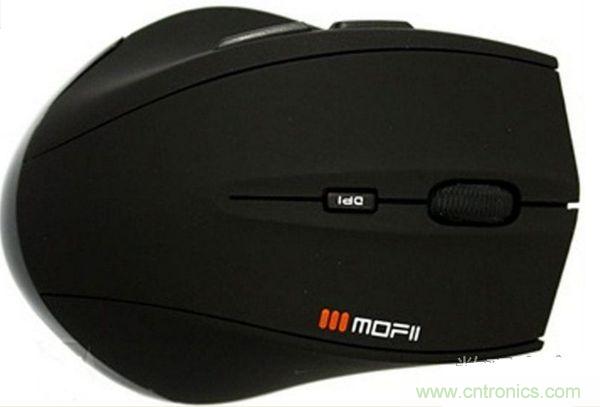

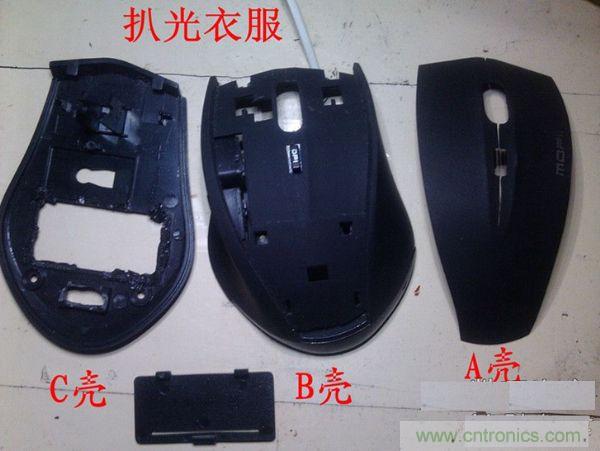

摩天手G52

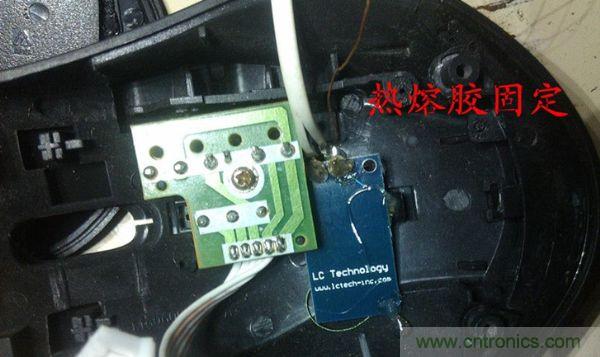

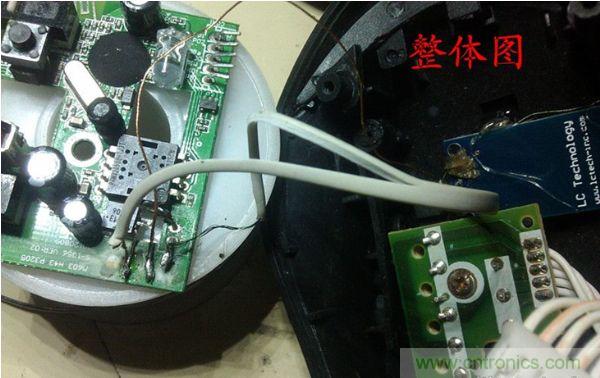

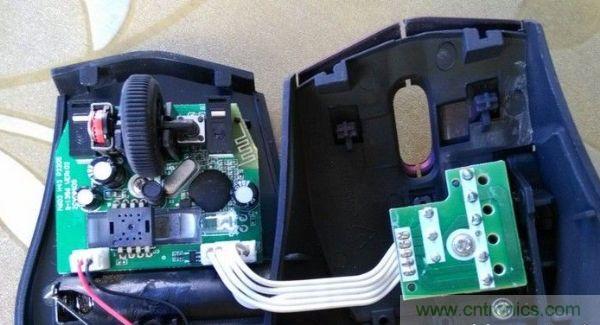

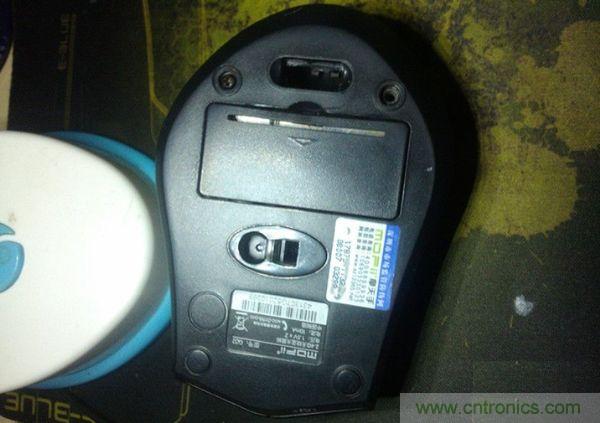

以前没改的图。

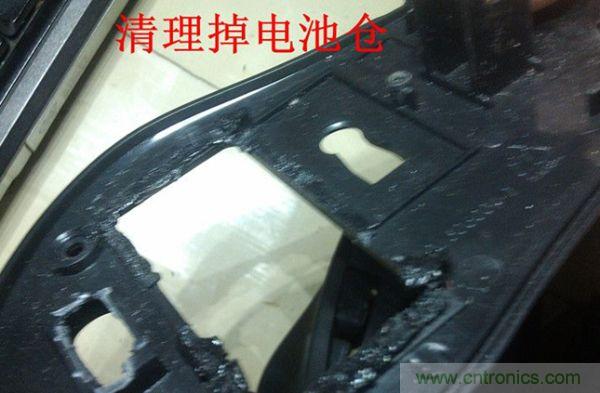

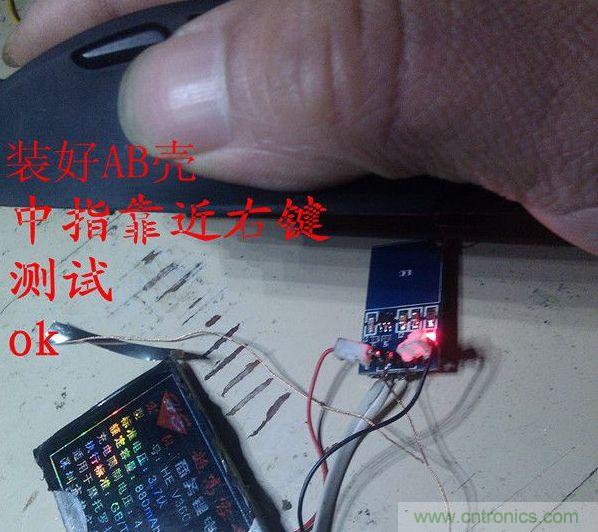

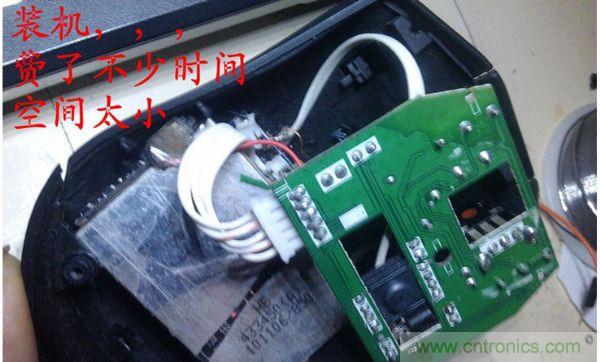

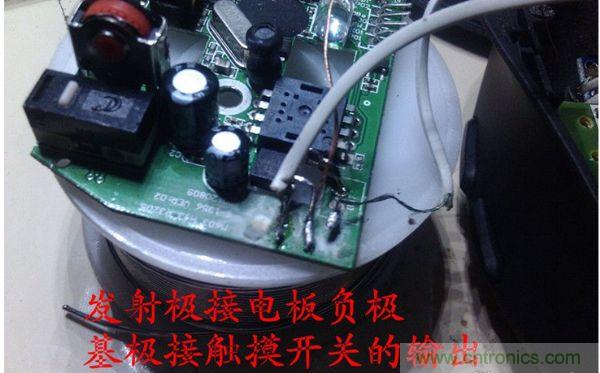

手离开,电路即断开。
改装时电池冲了10分钟左右,今天用了一天,还有电。
