电感选频与阻流电路图:电感在井联谐振电路的应用

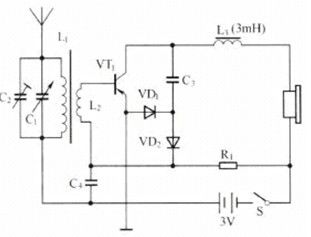

下图电路是单管半导体收音机电路。其中VT,为高频半导体管,它是用来进行来复放大的。L 1 为天线线圈,它是在磁棒上用多股导线绕制而成的。L 1 与C1,C2 组成井联谐振电路,对磁棒天线接收到的无线电信号进行选频,选出的信号由L1感应到L2,由VT1,进行放大,放大了的信号送到L3,L3为一固定电感器,其作用是利用感抗阻止高频信号进入耳机,而仅让音频信号通过。
下图电路是单管半导体收音机电路。其中VT,为高频半导体管,它是用来进行来复放大的。L 1 为天线线圈,它是在磁棒上用多股导线绕制而成的。L 1 与C1,C2 组成井联谐振电路,对磁棒天线接收到的无线电信号进行选频,选出的信号由L1感应到L2,由VT1,进行放大,放大了的信号送到L3,L3为一固定电感器,其作用是利用感抗阻止高频信号进入耳机,而仅让音频信号通过。
