STGIPN3H60/A:ST推出小尺寸低干扰SLLIMM微型电机驱动模块


产品特性:

  • 采用26引脚的29.15 x 12.45mm封装
  • 低电磁干扰,高产品运行可靠性
  • 引脚经过优化,简化电路板设计
  • 智能关断功能

应用范围:

  • 洗碗机、冰箱、空调和风扇等电器设备


横跨多重电子应用领域的全球领先的半导体供应商意法半导体,扩大SLLIMM(低损耗智能微型模压模块)产品系列,推出两款新的能够提高家电能效等级的微型电机驱动模块——STGIPN3H60和STGIPN3H60A。

节能标志和能效等级标识,如ENERGY STAR® 标志和电器商品的能效等级标识,在某些国家和地区是强制性行业标准,帮助消费者在每个价位区间识别高能效产品。智能电机控制器是降低能耗的关键,同时还能实现更多的产品价值,例如,让洗碗机、冰箱、空调和风扇等电器设备增加新功能,降低运行噪声。

意法半导体的新的SLLIMM微型系列产品拓展了SLIMM智能功率模块的产品阵容,可以直接连接中央微控制器和设备电机。传统电机驱动器通常需要30多个分立器件,而意法半导体的解决方案可以简化设计,大幅减少元器件数量,同时能够节省电路板空间,提高产品运行可靠性,降低电磁干扰 (EMI)。此外,这个模块还适用于空间有限的内置电机的小型设备。

详细技术信息

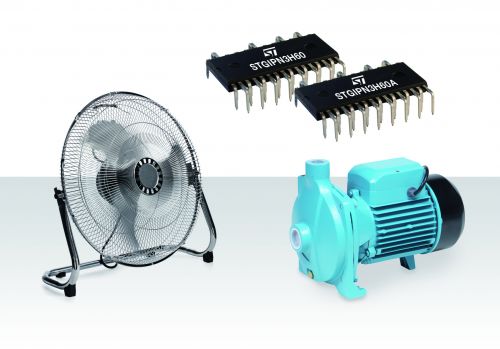

两款上市新品:STGIPN3H60和STGIPN3H60A。这两款产品采用26引脚的29.15 x 12.45mm封装,是目前意法半导体电机驱动模块中最小的产品。每个模块都有一个完整的三相半桥,包括高压栅驱动器和IGBT功率开关,以及续流二极管和自举二极管。在驱动模块启动过程中,自举二极管给电机端高压电路供电。驱动模块集成自举二极管可节省更多的外围元器件,自举二极管的集成采用了意法半导体独有的专利技术。

STGIPN3H60A具有基本的电机驱动功能,适用于价格敏感的电器设备;而STGIPN3H60具有更多的功能,包括一个非限定用途的通用运算放大器,工程师可以将其用于一个闭路矢量控制(FOC)系统,把传感器检测到的电机电流反馈给微控制器。此外,该产品还有一个电压比较器,用于过热和过流关断保护功能。STGIPN3H60还有提供智能关断功能,能够产生一个简单的失效指示信号或发生紧急情况时在200ns内安全关断驱动器。

STGIPN3H60/A主要特性:

  • 600V/3A IGBT额定输出
  • 低电磁干扰
  • 固定死区时间联锁功能
  • 欠压锁保护
  • 关断功能
  • 引脚经过优化,简化电路板设计
  • 高低压引脚之间爬电路距离1.57mm,符合国际高压设备安全标准


STGIPN3H60A和STGIPN3H60采用26引脚NDIP封装,现已投入量产。
