电感器:开发并量产0402尺寸高Q特性的积层陶瓷线圈新产品

产品特性：

• Q特性提高40%
• 贴片元件中最小尺寸0402
• 减少高频电路损失

• 手机、无线电话等

TDK股份有限公司旗下子公司TDK-EPC公司以下简称TDK-EPC)开发出0402尺寸，1GHz的Q特性为15.8(电感值10nH的情况下)的积层陶瓷线圈，并将于2010年4月开始量产。与以往产品相比，该产品的Q特性提高了40%，具有同行业中的最高水平*。

该产品实现了贴片元件的最小尺寸，仅为0402(0.4×0.2×0.2mm)。积层时的位置控制，使用了目前最高精度的新技术。为了提高Q特性，通过优化线圈的形状设计使其达到最理想状态，实现了与以往的产品相比，Q特性提高40%。特别用于高频电路中，高Q特性可以减少损耗，发挥其高效率。在抗阻（0.4～2.6ohm max），额定电流（100～250mA），电感系数（1～15nH）范围之内，该产品的line-up具备了E12系列的15种，并计划于2010年5月追加E24系列的12种。

该产品的温度使用范围为-40℃至+85℃，不仅适用于手机等移动通信机器的高频电路部分，而且也适用于蓝牙(Bluetooth)等高频无线信号电路。

注:* 根据2010年3月TDK调查。

[术语]

　　 ● Q特性：表示电感性能的参数。等于电抗与电阻的比例。Q値越高说明该电感器性能越高。Q特性无计算单位。

　　 ● E：为Exponent（指数）的缩写。“E12”是指把1至10按照等比级数（10的12次根,1.211）分割。

[主要应用]

　　 ● 手机、无线电话等移动通信设备的高频电路。

[主要特点]

　　 ● 贴片元件中最小尺寸0402

　　 ● 与以往的产品相比，Q特性提高了40%（15.8〔10nH〕），减少了高频电路损失。

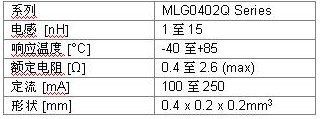

[主要参数]
