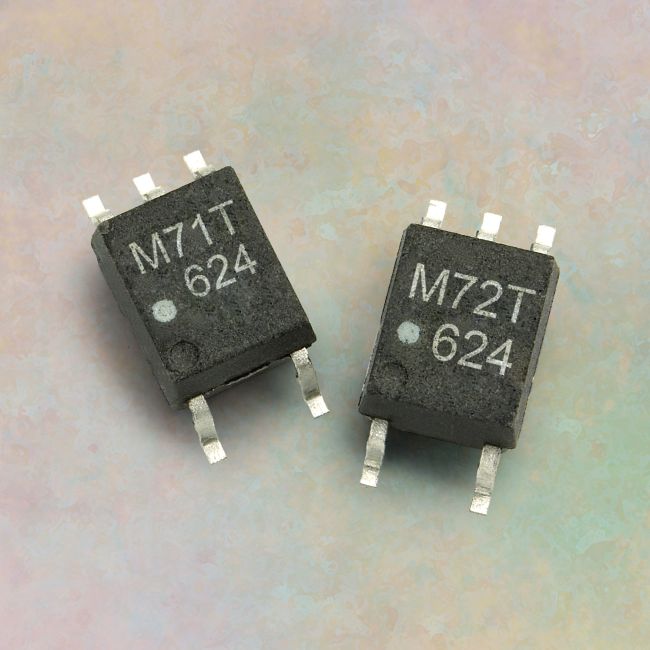

ACPL-M71T和ACPL-M72T:Avago推出高速低功耗数字光电耦合器


产品特性:
  • 采用小型化SOIC-5封装
  • 其芯片的设计提供有4kV人体模型和400V机器模型的卓越抗静电放电性能
  • 以TS16949车用质量标准进行生产
  • 使用较低驱动电流和较低功耗的Avago特有LED技术进行设计
适用范围:
  • 油电混合动力车
  • 控制器局域网总线接口和微控制器接口等应用
  • 高速15MBd和低速数字应用

Avago Technologies(安华高科技)10月29日宣布,推出二款面向油电混合动力车(HEV, Hybrid Electronic Vehicles)应用所设计的车用级高速低功耗数字CMOS光电耦合器产品。ACPL-M71T单通道高速15MBd和ACPL-M72T低功耗LED驱动光电耦合器为Avago R2Coupler™数字系列产品的最新成员,这些采用小型化SOIC-5封装,拥有耐高温和低功耗特性的光电耦合器非常适合控制器局域网总线(CANBus, Controller Area Network Bus)接口和微控制器接口等应用。Avago是为通信、工业和消费类等应用领域提供模拟接口零组件的领导厂商。

Avago的ACPL-M71T和ACPL-M72T R2Coupler产品集成了最新的CMOS芯片技术达成卓越性能,带来可以提供汽车和高温工业应用中关键安全信号隔离所需的强化绝缘能力和可靠性,芯片的设计提供有4kV人体模型(HBM, Human Body Model)和400V机器模型(MM, Machine Model)的卓越抗静电放电(ESD, Electrostatic Discharge)性能,符合车用级电子系统设计要求。这些数字光电耦合器并通过车用AEC-Q100 Grade 1器件压力测试指南要求,并以TS16949车用质量标准进行生产。

ACPL-M71T和ACPL-M72T都使用较低驱动电流和较低功耗的Avago特有LED技术进行设计,适合高速15MBd和低速数字应用。

功能特点
  • 兼容5V CMOS逻辑
  • 在Vcm = 1000V时共模抑制能力为40kV/μs
  • -40oC到125oC宽广工作温度范围
  • 低传播延迟
  • ACPL-M71T: 26ns @ IF = 10mA(典型)
  • ACPL-M72T: 60ns @ IF = 4mA(典型)
  • IEC/EN/DIN EN 60747-5-5、UL 1577 3750 kVrms和CSA强化绝缘安全认证申请中
  • 4kV HBM和400V MM抗ESD能力
  • 符合AEC-Q100 Grade 1测试指南要求
关键字:ACPL-M71T ACPL-M72T 光电耦合器 CMOS LED Avago  本文链接:http://www.cntronics.com/public/art/artinfo/id/80004021
