凌力尔特推出具遥测接口的 2.5A 单片式主动电池电荷平衡器


  凌力尔特公司 (Linear Technology Corporation) 推出单片反激式 DC/DC 转换器 LT8584,该器件用来以主动方式平衡高压电池组。这类电池组常常用于电动汽车和混合动力汽车、以及故障安全电源和能量存储系统。因为这些电池是串联的,所以容量最小的电池限制了整个电池组的运行时间。理想情况下,这些电池完美匹配,但这常常并非是现实情况,而且随着电池老化,失配一般会越来越严重。被动能量平衡在运行时间方面没有起到任何改善作用,因为它消耗更多的较高容量电池之能量以与容量最低的电池相匹配。与此相反,LT8584 可提供高效率的主动平衡,该方法在放电期间将电荷从较强的电池 (其具有较高的电压) 重新分配至较弱的电池。这使得较弱的电池能够继续为负载供电,从而可吸取 96% 的电池组总容量,而采用被动平衡时这通常只有大约 80%。

       LT8584 包括一个 6A/50V 电源开关,可实现一个 2.5A 的平均放电电流,同时提供一种简单且紧凑的应用电路。其隔离型平衡设计能够将电荷回送至电池组顶端、或者回送至电池组中的任何电池组合、甚至回送至一个 12V 电池以替代交流发电机。LT8584 依靠其所放电的电池来运行,从而不必增设精细复杂偏置电路。该器件利用使能引脚与 LTC680x 系列电池组电压监视 IC 实现了无缝整合,并不需要任何额外的软件。另外,当与 LTC680x 系列器件配合使用时,LT8584 还可提供系统遥测功能,包括电流、电阻和温度监视。当 LT8584 停用时,其从电池吸收的静态电流小于 20nA。对于那些需要较高平衡电流的应用,可以把多个 LT8584 并联起来使用。该器件采用 16 引脚 TSSOP 封装,并符合 FMEA 和 ISO 26262 标准。

     LT8584EFE 采用 16 引线 TSSOP 封装,价格为每片 2.95 美元。工业温度级版本 LT8584IFE 经过测试,保证工作在 -40°C 至 125°C 的工作结温范围,价格为每片 3.25 美元。汽车温度级版本 LT8584HFE 经过测试,保证工作在 -40°C 至 150°C 的工作结温范围,价格为每片 3.50 美元。所有价格均为千片批购价,所有版本都有现货供应。

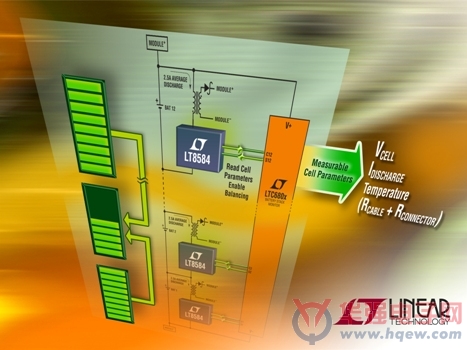

照片说明:主动地平衡高压电池组



       性能概要:LT8584

·         典型平均电池放电电流为 2.5A

·         集成的 6A/50V 电源开关

·         与 LTC680x 系列实现了无缝整合:无需额外的软件

·         可选电流与温度监视器

·         停机时具超低静态电流

·         专门针对符合 ISO 26262 标准的系统而进行设计

·         可兼容 FMEA要求

·         隔离式平衡:

能够将电荷回送至电池组顶端能够将电荷回送至电池组中的任何电池组合能够将电荷回送至 12V 电池以替代交流发电机

·         可并联以实现更强的放电能力

·         操作中的所有静态电流均取自局部电池

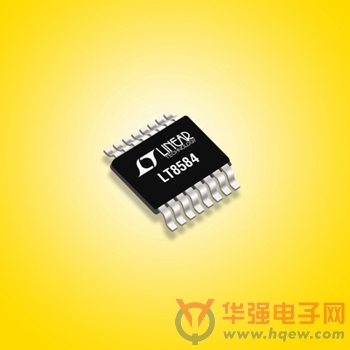

·         16 引线 TSSOP 封装
