TDK-EPC即将推出自动记录数据用声表面波滤波器

产品特性：

• 中心频率范围：315 ～ 2450MHz
• 低插入损耗：1.4 ～ 3.3 dB
• 工作温度范围宽：-45 ～ +125°C
• 陶瓷封装，结构严密牢固

应用范围：

• 高级电表构架系统，用于无线记录测量所得数据

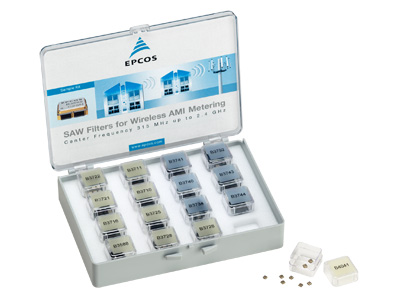

TDK-EPC是TDK集团的分公司，即将推出用于AMI（高级电表构架）系统的配有声表面波(SAW)滤波器的新型样品套装。上述元件适用频率范围为315 ～ 2450MHz。样品套装包含宽带和窄带特性的滤波器，其中宽带型号的可用带宽为0.6 ～ 97MHz，窄带型号的可用带宽为0.1～0.6MHz。根据不同型号，插入损耗值可为1.4 ～ 3.3dB。

该滤波器采用陶瓷封装，结构严密牢固。额定工作电压为 -45 ～ +125 °C，封装尺寸为3x3x1mm3。此滤波器典型应用于测量数据的无线记录系统。因此，将使煤气表、水表和电表数据的采集变得简便，成本更低，还可将计费信息传送到仪表中。

术语

• SAW 滤波器：即声表面波滤波器。该滤波器可用于移动电话、电视调谐器和汽车电子中。
• AMI：高级电表构架。它主要用于无线记录仪表数据，并将计费信息传入到仪表中。
• 中心频率：滤波器通带的中心。
• 插入损耗：在传输频率下的滤波器损耗。

主要特点

系列/ 参数 带宽[MHz] 插入损耗[dB]

宽带滤波器 0.6 至 97 1.4 至 2.9 窄带滤波器 0.1 至 0.6 1.9 至 3.3
