安森美推出带开关控制器的电流镜及SENSEFET功率MOSFET


产品特性:

  • CAT2300提供无传感器的精密电流测量
  • NTMFS4833NS/NTMFS4854NS低导通阻抗、低电容及低门电荷
  • NTMFS4833NS/NTMFS4854NS提供无损耗电流感测及更高精度
  • 两者组合节省占位面积、降低功耗、提升可靠性

应用范围:

  • 便携计算机及网络设备

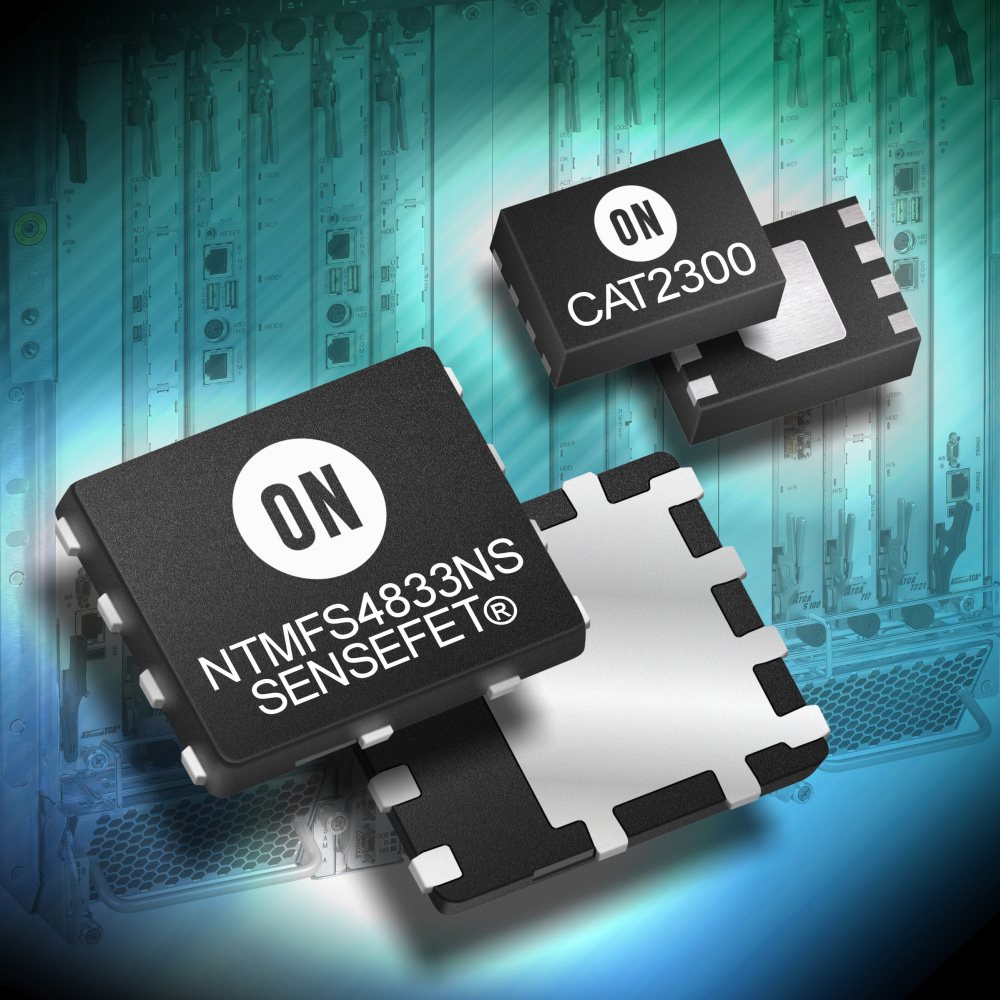

应用于高能效电子产品的首要高性能硅方案供应商安森美半导体推出带开关控制器的电流镜CAT2300,将这器件与安森美半导体的NTMFS4833NS或NTMFS4854NS SENSEFET® 功率MOSFET器件结合使用,能提供紧凑、高能效的电流监控方案。这些新器件的组合提供系统级电源管理,用于便携计算机及网络设备等应用。

精确控制及匹配SENSEFET的SENSE输出与CAT2300的KELVIN电压引脚,确保SENSEFET完整工作范围内的精确电流监控。

CAT2300提供了分立电路方案之外的单芯片方案选择,能够为0.9伏(V)至5 V电源输入端提供无传感器的精密电流测量。这新器件提供达70毫安(mA)的电流镜——相当于所测电流的25安(A),集成功率MOSFET的逻辑电平ON/OFF控制及其自身电路,将功耗降至几乎为零。这器件还包含软启动功能。关闭模式下的电流消耗小于1微安(μA),配合电池供电应用延长使用时间。CAT2300采用节省空间的低高度2 mm x 3 mm TDFN-8封装,适合用于完整的-40 oC至+85 oC工作温度范围。

NTMFS4833NS及NTMFS4854NS均为30 V、N沟道SENSEFET MOSFET,提供无损耗的电流感测及更高的精度。它们还具有低导通阻抗、低电容及低门电荷,将导电、驱动器及开关损耗降至最低。NTMFS4833NS和NTMFS4854NS的额定电流分别为26 A和24 A。

安森美半导体功率MOSFET副总裁Paul Leonard说:“以我们的双器件组合替代包含多个元器件的分立方案,能够提供节省印制电路板(PCB)占位面积、降低功耗及提升可靠性等优势。CAT2300经过了优化,与我们的SENSEFET器件协同使用,提供简单、紧凑及高能效的精确电流监控方案,用于广泛的固定及便携设备应用。”

封装及价格
CAT2300采用无铅、符合RoHS指令的TDFN-8封装,每批量3,000片的单价为0.56美元。NTMFS4833NS及NTMFS4854NS采用无铅、符合RoHS指令的SO-8扁平引脚封装,每批量1,500片的单价为0.87至1.60美元。
