TDK最新EMC对策元件:高截止频率薄膜共模滤波器

TDK株式会社为满足电子设备传输信号高速化的发展，通过产品的高频率设计及TDK独有的薄膜图案化技术制成小型、高精度的线圈图案，从而开发出了截止频率10GHz的薄膜共模滤波器。并从2012年8月起开始量产。

近年来，随着数字电子设备的高性能化及多功能化，数据通信量增加，传输信号速度也越来越快。由于传输信号速度的加快，从设备内部辐射出的噪声频率也必然提高。同时，随着数字电子设备的小型化和薄型化，元件的封装密度也不断加大。由于同一设备内多个传输路径紧挨在一起，某一传输路径上的通信会干扰其他传输路径，使信号质量降低，就会发生所谓的自体中毒问题。

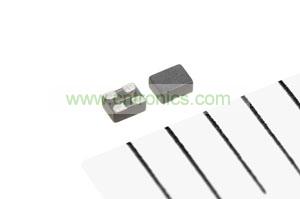

图1：高截止频率薄膜共模滤波器

与以往的共模滤波器相比，该TCM0806T-060-2P产品通过将共模插入损耗的峰值配置在高频率一侧，可有效抑制高频率的辐射噪声，特别是在抑制5.0GHz噪声上将发挥良好效果（以往的共模滤波器在抑制数百MHz至2.5GHz范围的噪声上较为有效）。

同时，该产品截止频率较高，为10GHz，对于高速接口Thunderbolt、USB3.0、Serial-ATA（GenⅢ）等，可在无损通信信号的情况下进行传输。

TCM0806T-060-2P产品主要应用

Notebook PCs、HDDs、SSDs等

高速接口（Thunderbolt、USB3.0、S-ATA GenⅢ等）

TCM0806T-060-2P产品主要特点和优势

高截止频率，可确保高频区域信号质量

具有高度的高频区域噪声去除功能

主要特性
