解读新标准下光伏阵列保护熔断器的选择
中心议题：
- 过电流保护的的必要性
- 过电流保护熔断体和熔断器支持件的选择
- 过电流保护熔断体额定电流的选择和安装位置要求
《光伏发电机组装置和安全要求》正式标准预计在2012年下半年或2013年发布，本文对IEC62548标准中涉及的过流保护部分进行归纳，从过流保护熔断体和熔断器支持件、过电流保护熔断体额定电流等方面解读光伏阵列保护熔断器的选择。
随着太阳能光伏发电的装机容量的不断攀升，光伏阵列的保护不断得到重视。据了解，IEC62548 Ed.1 .0《光伏（PV）发电机组装置和安全要求》（《Installation and safety requirements for photovoltaic PV) generators》）的CDV(委员投票稿)在2011年9月16日已投票通过，其CCDV(Draft Circulated as Committee Draft with Vote)也计划在今年7月份IEC中央办公室发布，也就是说，关键的技术层面内容已确定，正式标准估计在2012年下半年或2013年将会发布。另外，光伏熔断器标准IEC 60269-6 Ed.1的再次修改也在进行中。新标准的诞生和已有标准的修改，都体现了最新的技术要求，体现了先进性，很值得工程技术人员研究重视，保证选型设计更合理和可靠。
IEC62548覆盖了功率50W以上、开路电压30V以上的所有光伏发电机组。对IEC62548标准中涉及的过电流保护部分归纳如下：
1.过电流保护的的必要性：光伏阵列中发生在光伏板、光伏连接箱或光伏板接线部分的短路，和那些发生在光伏阵列接线的接地故障，都可能产生过电流。光伏系统中的故障电流不能断开其中的过电流保护器件的光伏阵列，将有可能产生电弧；对于光伏板和相关的设备制造商要求提供过电流保护的，要按其要求提供保护；对于制造商没有规定过电流保护的则要依照IEC62548标准中要求设置过电流保护。
光伏熔断器标准IEC 60269-6中则还提出，光伏逆变器故障产生的回击电流，在光伏熔断器的额定分断能力范围内的，光伏熔断器也能提供保护，避免对阵列电缆和光伏板的损害。
2.过电流保护熔断体和熔断器支持件的选择：由于温度越低光伏板的开路电压越大，考虑到该特点，光伏阵列、光伏子阵列、光伏串和光伏板的最大电压，应根据安装地点预期的最低气温按光伏板制造商的说明来修正，对于光伏板制造商没有提供修正方法的，应依照标准要求修正确定光伏阵列的最大电压。IEC62548标准中规定的修正系数如下表。

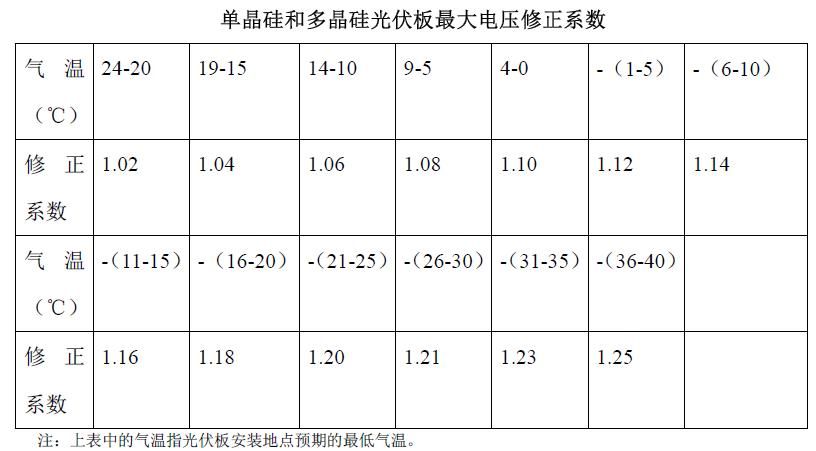

单晶硅和多晶硅光伏板最大电压修正系数
应用于光伏阵列保护的熔断体应符合以下要求：
- a.额定电压大于等于根据安装地点预期最低气温按光伏板制造商的说明或者上表来修正得出的最大电压；
- b.直流熔断体；
- c.额定分断能力不低于来自光伏阵列、和其他连接的电源如电池、发电机和电网的故障电流，如存在的话；
- d.符合IEC60269-6标准并适合PV过电流和短路保护的型号。
应用于光伏阵列保护的熔断体支持件应符合以下要求：
- a.额定电压大于等于根据安装地点预期最低气温按光伏板制造商的说明或者上表来修正得出的最大电压；
- b.额定电流大于等于对应熔断体的额定电流；
- c.保护等级适合安装地点且不低于IP 2X。
3. 过电流保护熔断体额定电流的选择和安装位置要求等
对于光伏串的保护，熔断器应安装在光伏串导线连接到光伏子阵列导线的位置，如子阵列汇流箱等光伏汇流箱位置，且正负极位置都要安装，如下列光伏系统简图所示。熔断体的额定电流应在1.4-2.4ISC—MOD的范围内，ISC—MOD是指光伏板或光伏串在标准测试条件下的短路电流，是光伏板制造商规定在产品铭牌上的规格值。在此要注意的是，对于一些光伏板，在其工作的前几周或前几个月，其ISC—MOD比名义值要高些。
对于光伏子阵列的保护，熔断器应安装在光伏子阵列导线连接到光伏阵列导线的位置，如光伏阵列汇流箱等光伏连接箱位置，且正负极位置都要安装，如下列光伏系统简图所示。熔断体的额定电流应在1.25-2.4ISC S—ARRAY的范围内，ISC S—ARRAY是指光伏子阵列在标准测试条件下的短路电流，其等于光伏串短路电流ISC—MOD的n倍，n是子阵列中并列的光伏串数。
