lm7812可调稳压电路

本文主要介绍LM7812芯片及LM7812可调稳压电路，本公司销售LM7812芯片并提供相应的技术支持服务。

LM7812简介

LM7812是指三端稳压集成电路IC芯片元器件，适用于各种电源稳压电路，输出稳定性好、使用方便、输出过流、过热自动保护。常见的三端稳压集成电路有正电压输出的lm78××系列和负电压输出的lm79××系列。

LM7812输入电压范围

LM7812这样的三端稳压器都有一个所谓“压损”的问题，也就是稳压时所导致的输入电压与输出电压的落差值（稳压损耗），一般的压损是2.5V，如果要想得到12V稳压值，必须使输入电压高于12+压损，至少得有14.5V以上才行，输入电压范围是14.5-35V。低于12V的不能用7812达到12V，其他的78XX系列也有这个压损问题。

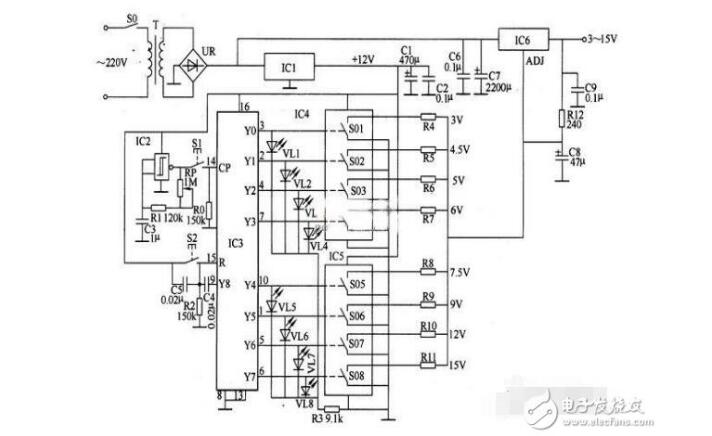

LM7812数控直流稳压电源电路

该数控百流稳压电源电路由+l2V稳压电路、电压控制/显示电路和稳压输出电路组成，+l2V稳压电路山电源变压器T、整流桥堆uR、滤波电容器Cl、c2、c6、c7和三端稳压集成电路ICl组成。压控制/显示电路由控制按钮Sl、复位按钮S2、电阻器RO-Rll、电位器RP、电容器C3-C5、施密特触发器集成电路IC2、十迸制计数/脉冲分配器集成电路IC3、电子开关集成电路IC4、1C5和发光二极管VLl-VL8组成。稳压输出电路由三端可调稳压集成电路IC6、电阻器Rl2和电容器C6-C9组成。接通SO，交流220V电压经T降压、UR整流及C6、C7滤波后，一路作为lC6的输人电压;另一路经ICl稳压为+l2V，作为IC2-IC5的工作电源。lC3通电复位后，其YO端输出高电平（YI-Y8端输出低电平），使IC4内部的电子开关SOl接通，使R4接人稳压电路，此时的输出电压为+3V，同时VLl点亮。

按动一下S1后，由IC2和外围阻容元件组成的振荡器产生的脉冲信号经S1加至IC3的14脚（CP端），作为IC3的计数脉冲，IC3的Yl端输拙高电平（YO端变为低电平），S02接通，R5接人稳压电路中，此时的输出电压为+4·5V，同时VL1点亮。连续按动51时，IC3的YO-Y8端将依次轮流输出高电平，使S01-S08依次轮流接通，电阻器M-Rll被依次轮流接入稳压电路中，IC6依次输出从低至高（+3V、+4·5V、+5V、+6V、+7·5V、+9V、+l2V、+l5V）的8种电压。VLl-VL8依次轮流点亮。在+3V以外的任一档，只要按一下S2，IC2即清零复位，回到+3V最低电压档。

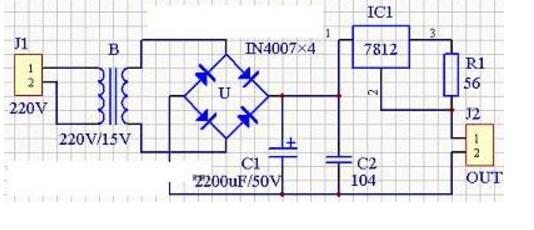

lm7812稳压电路图

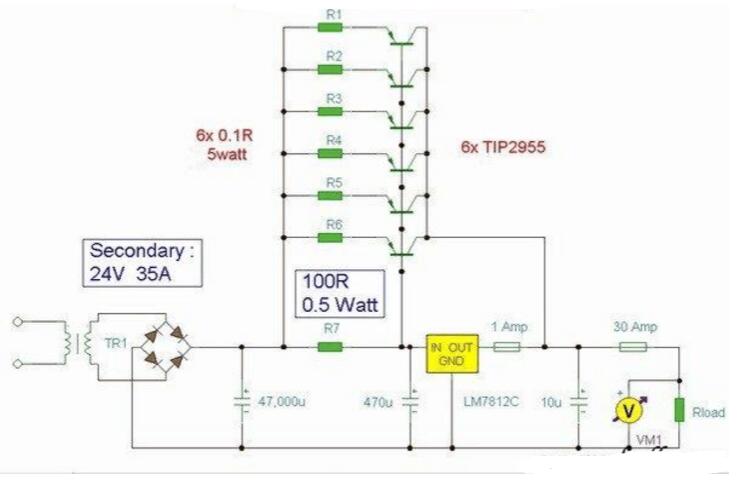

lm7812扩流稳压电路图

这个电路使用变压器，整流二极管必须是非常高的峰值正向电流，典型100A以上。LM7812芯片将只通过1安培或更少电流，其余通过外接的晶体管流过。由于电路设计处理高达30安培负载能力，那么6个TIP2955并联可以满足这一需求。每个功率晶体管功耗是总负荷的六分之一，但必须充足的散热能力需要。最大负载电流会产生最大的功耗，因此非常大的。
