TCAL9538是具有中断、复位和灵活 I/O 配置的 8 位低电压 I2C 总线/SMBus I/O 扩展器
产品详情
描述：
TCAL9538 器件为两线双向 I2C 总线（或 SMBus）协议提供通用并行输入/输出 (I/O) 扩展，专为 1.08V 至 3.6VV CC操作而设计。
该器件支持 100-kHz（标准模式）、400-kHz（快速模式）和 1-MHz（快速模式+）I 2 C 时钟频率。当开关、AD8009JRTZ-REEL7传感器、按钮、LED、风扇等需要额外的 I/O 时，TCAL9538 等 I/O 扩展器提供了一个简单的解决方案。
TCAL9538 具有灵活的 I/O 端口，其中包括旨在提高 I/O 在速度、功耗和 EMI 方面的性能的附加功能。附加功能包括：可编程输出驱动强度、可编程上拉和下拉电阻、可锁存输入、可屏蔽中断、中断状态寄存器和可编程漏极开路或推挽输出。
特性：
●工作电源电压范围为 1.08 V 至 3.6 V
●1.8 V 时典型值为 1 μA 的低待机电流消耗
●1 MHz 快速模式加 I 2 C 总线
●硬件地址引脚允许同一 I 2 C、SMBus 总线上的两个设备
●低电平有效复位输入（RESET）
●开漏低电平有效中断输出 ( INT )
●输入或输出配置寄存器
●极性反转寄存器
●可配置的 I/O 驱动强度寄存器
●上拉和下拉电阻配置寄存器
●内部上电复位
●SCL 或 SDA 输入上的噪声滤波器
●具有大电流驱动最大能力的锁存输出，可直接驱动 LED
●闩锁性能超过 100 mA，符合 JESD 78 II 类标准
●ESD 保护超过 JESD 22
○4000-V 人体模型 (A114-A)
○1000V 充电器件模型 (C101)
应用：
●服务器
●路由器（电信交换设备）
●个人电脑
●个人电子产品
●工业自动化
●游戏控制台
●具有GPIO有限处理器的产品
参数：
I/O 数量：8
特征：1 MHz 最大频率、可调 I/O 电平、配置寄存器、中断引脚、复位引脚
电源电压（最小）（V）：1.08
电源电压（最大值）(V)：3.6
地址：2
频率（最大）（kHz）：1000
工作温度范围（℃）：-40 到 125

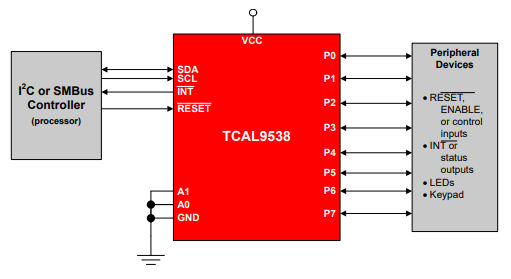

◆TCAL9538简化示意图

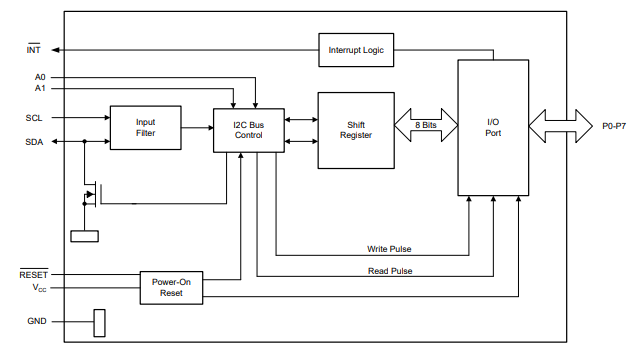

◆TCAL9538功能框图

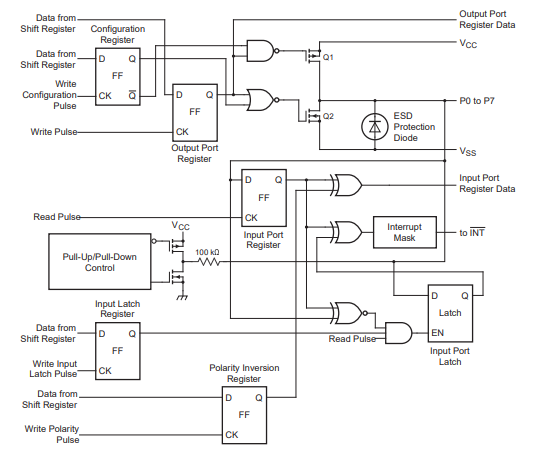

A、 重置时，所有I/O均设置为输入。
A、 通电或复位时，所有寄存器返回默认值。
