OPA1633是超低失真 195MHz 全差分音频放大器

产品详情

描述：

OPA1633 是一款全差分放大器 (FDA)，旨在驱动高性能音频模数转换器 (ADC) 或用作 D 类放大器的ADV7125JSTZ240预驱动器。它提供卓越的音频质量、极低的噪声、大输出电压摆幅和高电流驱动。OPA1633 具有 200 MHz 的出色增益带宽和 80 V/μs 的极快转换速率，有助于产生极低的失真。1.1 nV/√Hz 的极低输入电压噪声进一步确保了最大信噪比和动态范围。

全差分架构的灵活性允许轻松实现单端到全差分输出的转换。差分输出减少了偶次谐波并最大限度地减少了共模噪声干扰。OPA1633 在用于驱动PCM1804等高性能音频 ADC 时可提供出色的性能。包含关机功能以在不使用设备时节省电力。

OPA1633 的工作温度范围为 –40°C 至 +85°C，采用 SO-8 封装和热增强型 MSOP-8 PowerPAD 封装。

特性：

●卓越的音质

●超低失真：0.000026%

●低噪声：1.1nV/√Hz

●高速：

○转换速率：80 V/μs

○增益带宽积：200 MHz

●全差分架构：

○平衡输入和输出将单端输入转换为平衡差分输出

●宽电源范围：±2.5 V 至 ±17.5 V

●关断电流：0.77 mA (V S = ± 5 V)

●温度范围：–40°C 至 +85°C

应用：

●专业音频混音器或控制表面

●专业话筒和无线系统

●专业扬声器系统

●专业音频放大器

●声音条

●转盘

●专业摄像机

●吉他和其他乐器放大器

●数据采集（DAQ）

●引脚兼容升级至OPA1632

参数：

通道数 (#)：1

总电源电压（最小值）（+5V=5，+/-5V=10）：5

总电源电压（最大值）（+5V=5，+/-5V=10）：35

GBW（典型值）（MHz）：200

转换率（典型值）（V/us）：80

轨到轨：不

Vos（失调电压@ 25 C）（最大值）（mV）：2

每通道 Iq（典型值）(mA)：11

特征：Burr-Brown 音频，关机

工作温度范围（℃）：-40 至 85

输出电流（典型值）（毫安）：85

建筑学：电压反馈

输入偏置电流（最大值）(pA)：11500000

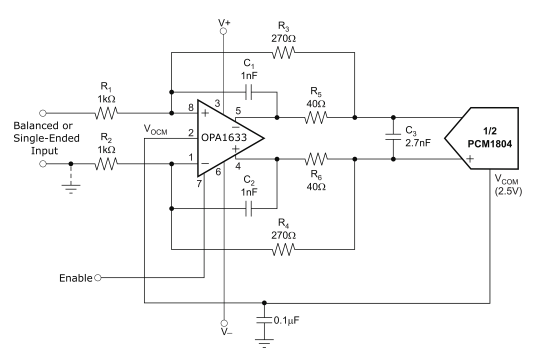

◆OPA1633应用程序图

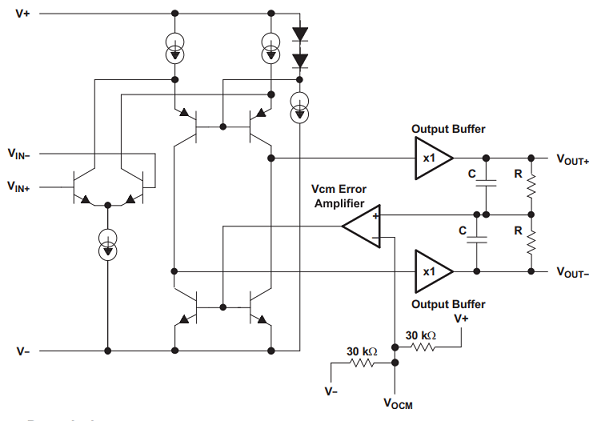

◆OPA1633功能框图
