新型车载光耦你了解多少?


品慧电子讯:光耦作为电气隔离器件,其主要原理就是通过电能转化为光,然后再转化为电,来传输信号。其抗干扰能力强,工作稳定,传输效率高,主要应用于固体开关中。除了传输信号的功能,光电耦合器还可以将脉冲信号进行放大,因此在数字电路中也有广泛的应用。

如今新能源汽车和油电混动汽车在市场上发展前景一片大好,随着汽车技术的发展,对光耦器件也提出了更高的要求。如今的光耦不仅需要对电路系统进行有效隔离保护,还需要更好地解决电池到系统电路中的电气信号隔离管理问题,因此各大厂商纷纷推出新型产品解决方案。东芝半导体最新研发的光电耦合器——TLX9188就能够有效地解决这个问题,下面就让我们一起学习一下这个创新产品吧。

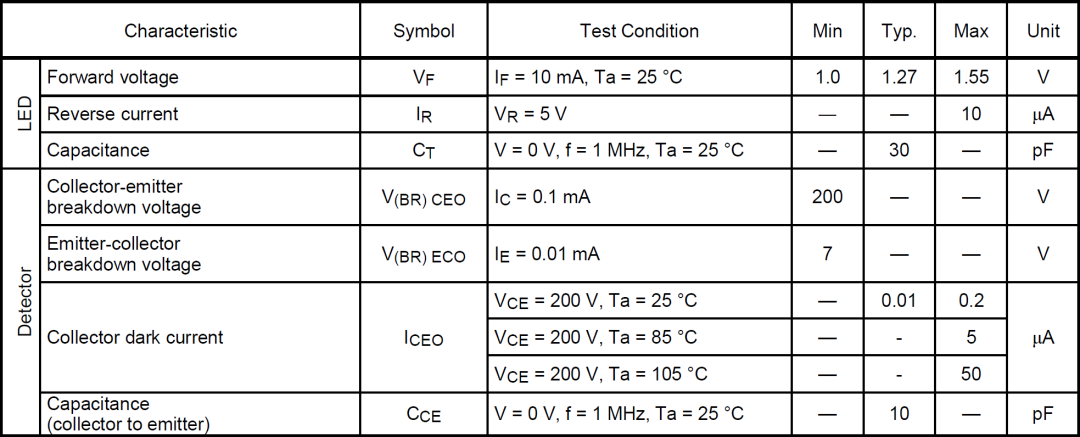

01 电气属性分析

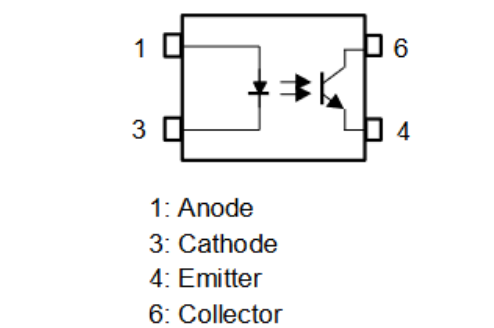

TLX9188由光电耦合器到红外LED的光电晶体管组成。采用小而薄DE SO6(4pin)封装,可以在集电极和发射极之间的高击穿电压(VCEO=200V)下正常工作,这是东芝的车载光耦中电压最高的产品,非常适合用于电池管理系统之中。该器件能够提供高达600%的电流传输比(IC/IF)和3750Vrms(最小值)的原副边隔离电压。可在-40℃至125℃的环境温度中正常工作,同时拥有AEC-Q101国家权威检测机构认证证书。

02 电/混动汽车适配分析

电池安全问题关乎每一个车主的出行安全, TLX9188的光电转换频率能够达到100HZ及其以上,可以实时转换传输介质,高效地保证了控制精度。再加上传统的光电隔离机制,即使电路系统出现紊乱也不会影响电源的正常输出。传统的光电耦合器不能直接接入上百伏的电压环境中,需要降压处理,在一次或多次转换工程中难免就会造成大量时延出现,进一步影响转换和控制精度。

而在TLX9188中集成了高压晶体管,可直接接入电源电压的电路中。这促成的优势之一是满足直接的信号转换处理,其二是可以有效隔绝电池电源与整个电路系统,一旦发生电路故障能够完美的保护其他器件从而避免损坏。同时TLX9188具有很高的阻抗特性,可以有效防止外部干扰电压源信号对正常工作的影响。



03 写在最后

TLX9188能够在高压下工作,因此适用于HEV/BEV的电池管理系统,可用于监控电压、监控机械继电器的粘连和检测接地故障等。

东芝半导体一直从事于半导体生产设计制造,在光电隔离器件研发设计上有着多年资深研究的技术团队,多年来一直致力于为市场需求产品更迭创新研发,为全球广大电子市场带来新的推动力。
