光纤连接器有哪些种类呢?


品慧电子讯光纤连接器的分类方法很多,有按形状分的,有按使用部位分的,也有按工作原理分的,不一而足。

什么是光连接器?

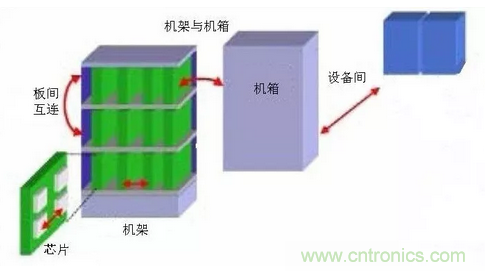

光连接器(或称光纤连接器)是实现光纤之间连接和分离的无源器件,用于设备间、机架与机箱、机箱内、板间等连接部位的光信号传输。

光纤连接器有哪些种类呢?

光纤连接器的分类方法很多,有按形状分的,有按使用部位分的,也有按工作原理分的,不一而足。

光连接器的分类

按插芯类型分

可分为陶瓷插芯、MT型插芯光纤连接器等。

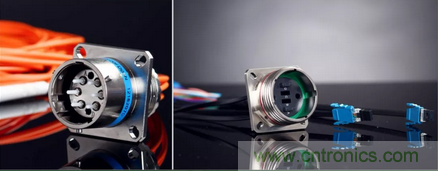

左:陶瓷插芯型光纤连接器 右:MT型光纤连接器

按工作原理分

可分为接触式光纤连接器、非接触式光纤连接器等。

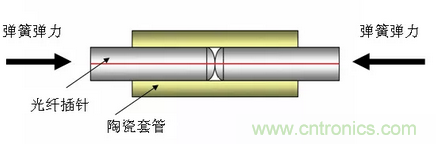

传统的光纤连接器均为接触式光纤连接器,其工作原理如下图所示,通过高精度的插针套管实现光纤的精准对接(MT型插芯是通过两对高精度导销导孔实现),通过两端的弹力实现两端端面的紧密连接,从而实现光路的可靠连接。

接触式光纤连接原理图

非接触式光纤连接器(以扩束光纤连接器为例)的工作原理如下图所示,光纤出射的光经透镜扩展光斑后,以近似平行的高斯光束出射,然后进入另一个透镜并耦合进光纤中,实现光斑面积成百上千倍的增加以及非接触的连接,可极大地提高光纤连接器在脏污、振动等恶劣环境下连接的可靠性。

扩束光纤连接工作原理图

按形状分

可分为圆形光纤连接器和矩形光纤连接器。

按连接形式分

可分为螺纹连接器、卡口连接器、推拉连接器等。

按使用部位分

可分为室内光纤连接器、室外光纤连接器、板间光纤连接器等。

以上就是光连接器的概念和主要类型。
